第 17 章 选项元件的使用
17.6.8 编辑程序
17.6.8.1 设置镀锡标记
把光标对准区域基准标记数据的标记类型，点击鼠标右键选择标记类型，以示
教方式进行镀锡印刷识别的设置（详细的标记类型参见表 17.6-1）。镀锡印刷识别的
区域基准标记的设置数量，连同通常的标记总共最多为 50 组。1 组镀锡印刷位置，
最多只能注册 3 个。镀锡识别标记的注册 ID 默认值为[S001]，可依次注册。该 ID
注册后可以修改。
编制生产程序时，已经贴装了元件的位置上不能注册镀锡识别标记。因此，镀
锡标记只能设置在最后层。
识别镀锡印刷时，标记
ID 的第一个字母 默认
值自动设置为 S。

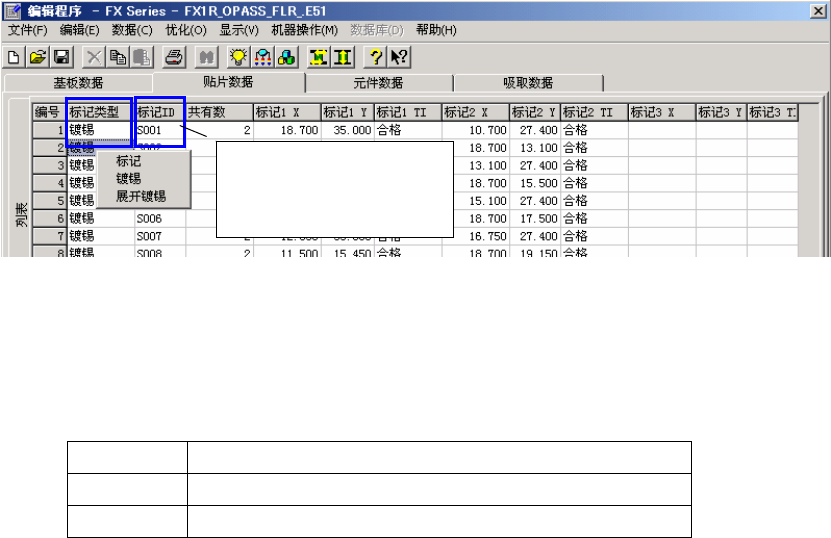

图 17.6-8 设置标记类型画面
表 17.6-1 标记类型
标记 原有的区域基准标记 （
默认）
镀锡 以电路为单位的镀锡标记
展开镀锡 基准电路坐标上的镀锡标记 （多面电路板时）
17-21
第 17 章 选项元件的使用
[展开镀锡] 是指在多面电路基板上选择基板上的 1 组识别镀锡印刷进行校
正。[展开镀锡]可把基准电路上位移的坐标注册下来，用 1 组镀锡印刷识别结果
对多面电路板的全部电路进行校正。识别坐标，按基准电路坐标值输入。但，在
1 个生产程序上，不能同时进行[镀锡]标记类型和[展开镀锡] 两种设置。
图
17.6-9 展开镀锡标记
17.6.8.2 输入标记坐标
把标记类型设置为 [镀
锡] 后，在标记坐标值（标记 X、标记 Y）框里输入 2 点
或 3 点需要识别的镀锡贴片位置坐标。
但，若把标记类型设置为 [展开镀锡] 时，偏离基准电路的坐标值，也要按基
准电路坐标值输入。
基准电路
识别坐标，按基准电路
坐标值输入
图
17.6-10 设置镀锡标记坐标画面
17-22
第 17 章 选项元件的使用
17.6.8.3 示教
把鼠标对准 [标记 TI] 位置，用 HOD 进行镀锡标记示教。
* 因使用镀锡，每个示教点的明亮度可能不匀，请进行示教，不要使用复制图案。
1) 调整照明
边看 VCS 监视器，边调整[垂直照明]、[镀锡照明]、[对比度图案]等各种参数，使镀锡
印刷和基板呈现明显的对比度。
请在编辑框直接输入数值，或选择编辑框右侧的箭头，变更各种参数。
垂直照明主要影响焊盘和保护膜部分的明亮度，镀锡照明主要影响镀锡的明亮
度。
・ 镀锡印刷识别时，会把基板的电极图案等亮度高的部分的亮度变为 0。
因此，要调整垂直照明和镀锡照明的参数，使电极焊盘部分达到最高亮度，
镀锡的亮度变为中等，其他部分变暗。
・ 由于镀锡印刷表面有凸凹，在调整 2 值化阈值或识别时，镀锡印刷内部显
示黑斑点状（亮度 0）部分时，应把照明设置值降低一些。
・
对比度图案，是变更摄像机感应度的参数。调整照明无效时，要选择能使
镀锡印刷与基板对比度达到较佳效果的号码。
17-23
