第 10 章 手动控制
10.2.5.2 信号灯控制
选择菜单栏中的[控制]→[其它]→[信号灯控制]后，显示下图的[信号灯控制]对话框。
图 10.2-22 信号灯控制对话框
(1) 控制项目
用单选按钮选择控制项目。
10-35
第 10 章 手动控制
(2) 控制按钮
用控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
1) 红
控制红信号灯的点亮/熄灯/闪烁。
选中控制项目的[红]时，选择[点亮]按钮、[熄灯]按钮、[开/关]按钮、[闪烁]按钮，或按[F3]键、
[F4]键、[F5]键、[F6]键，或者[Alt] + [4]键来控制。
2) 黄
控制黄信号灯的点亮/熄灯/闪烁。
选中控制项目的[黄]时，选择[点亮]按钮、[熄灯]按钮、[开/关]按钮、[闪烁]按钮，或按[F3]键、
[F4]键、[F5]键、[F6]键， 按[Alt] + [4]键来控制。
3) 绿
控制绿信号灯的点亮/熄灯/闪烁。
选中控制项目的[绿] 时，选择[点亮]按钮、[熄灯]按钮、[开/关]按钮、[闪烁]按钮，或按[F3]键、
[F4]键、[F5]键、[F6]键，按[Alt] + [4]键来控制。
4) 警报器
控制警报器的打开/关闭。
选中控制项目的[警报器] 时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
5) 微型信号灯（正面）
控制正面的微型信号灯的点亮/熄灯。
选中控制项目中[微型信号灯 正面] 时，选择[点亮]按钮、[熄灯]按钮、[开/关]按钮，或按[F3]
键、[F4]键、[F5]键来控制。
6) 微型信号灯（后面）
控制后面的微型信号灯的点亮/熄灯。
选中控制项目的[微型信号灯 后面] 时，选择[点亮]按钮、[熄灯]按钮、[开/关]按钮，或按[F3]
键、[F4]键、[F5]键来控制。
(3) 状态显示
控制完成时显示各单元的状态。
10-36
第 10 章 手动控制
10.2.5.3 校准台控制
选择菜单栏中的[控制]→[其它]→[校准台控制]后，显示下图的[校准台控制]对话框。

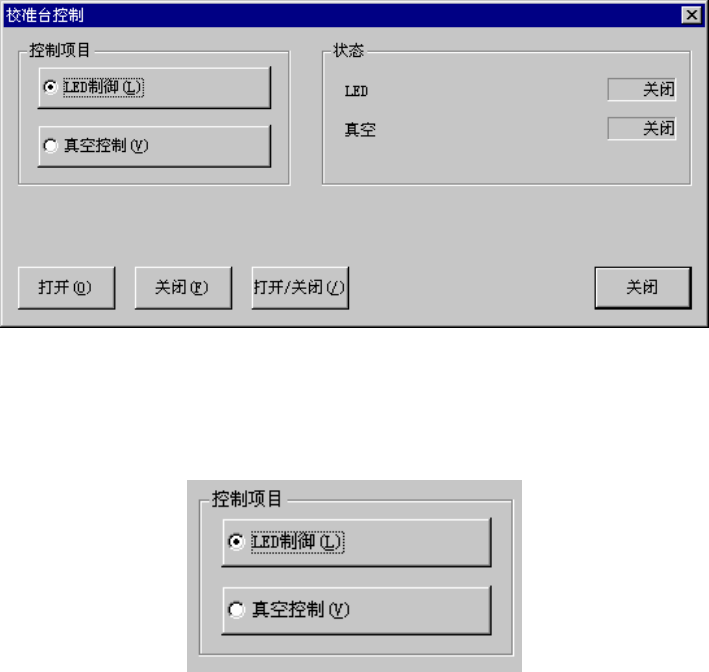

图 10.2-23 校准台控制对话框
(1) 控制项目
用单选按钮选择控制项目。
(2) 控制按钮
通过控制按钮操作控制项目。
不同的控制项目，显示不同控制按钮。
1) LED 控制
控制 LED 的打开/关闭。
选中控制项目的[LED 制御（控制）]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]
键、[F4]键、[F5]键来控制。
2) 真空控制
控制真空的打开/关闭。
选中控制项目的[真空控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]键、[F4]
键、[F5]键来控制。
(3) 状态显示
在控制完成时显示各单元状态。
