第 1 章 设备概要
1.4.3 元件供给部分的构成
FX-1/ FX-1R 在基板传送部分的前后、Y 台轴左右共设 4 个送料器台架以供应元件（参见下图）。
元件由安装在送料器台架的带状送料器、散件送料器、管状送料器供应。使用统一交换台(选购
项)时，可从 FX-1/FX-1R 主机上装卸送料器台架， 进行外部准备。
液晶モニタ
LR フィーダバンク
RR フィーダバンク
LF フィーダバンク RF フィーダバンク
基板搬送路
Y テーブル軸
基板
基板
Y 台轴
左后方送料器台架
右后方送料器台架
基板
传
送轨道
左前方送料器台架
液晶显示器
右前方送料器台架
图 1.4-5 贴片机主机配置图
1.4.3.1 送料器台架各部分名称
把卷带式元件及装有管状元件的带状送料器、散件送料器、管状送料器在“安装板②”、
“锁定轴④”定好位置、固定住。
传送元件由“驱动汽缸⑤”来驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照送料器位置指示器FPI(选购项)
的提示。“台架标记⑦”是校正送料器台位置与姿势时用的标记。
⑤
①
④
③
②
⑥
⑦
①送料器台架 ④锁定轴 ⑦台架标记
②安装板 ⑤驱动汽缸
③安装板Ｂ ⑥位置标签
1-8
第 1 章 设备概要

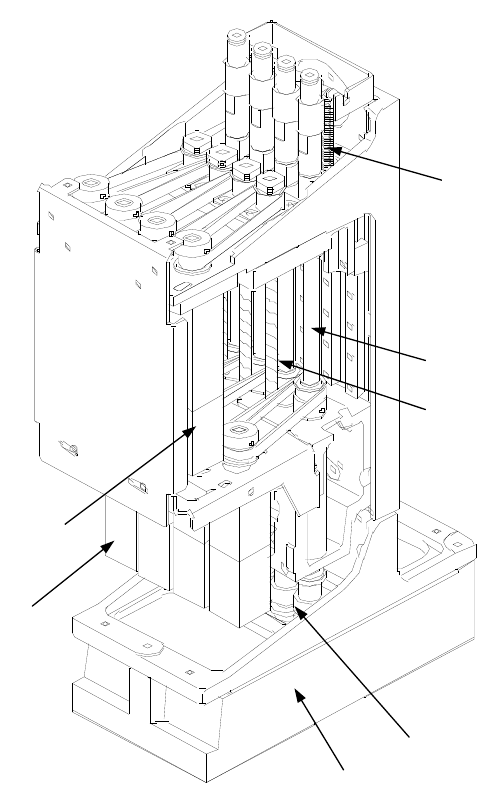

1.4.4 贴片头装置的构成
贴片头由检测元件的位置偏移、角度偏移的激光校准传感器，以及可上下驱动与旋转的 Z 滑
动轴构成。
FX-1/ FX-1R 装有左右 2 个 MNLA (Multi-Nozzle Laser Align)多吸嘴激光校准贴片头。
③
⑤
②
④
⑥
⑦
①
图 1.4-6 MNLA 贴片头(L 贴片头) 构造图
① 吸嘴外轴 ④ Z 滑动轴 ⑦ 贴片头上升弹簧
② 激光校准传感器 ⑤ θ轴马达
③ Z 轴马达 ⑥ 滚珠丝杠
1-9
第 1 章 设备概要

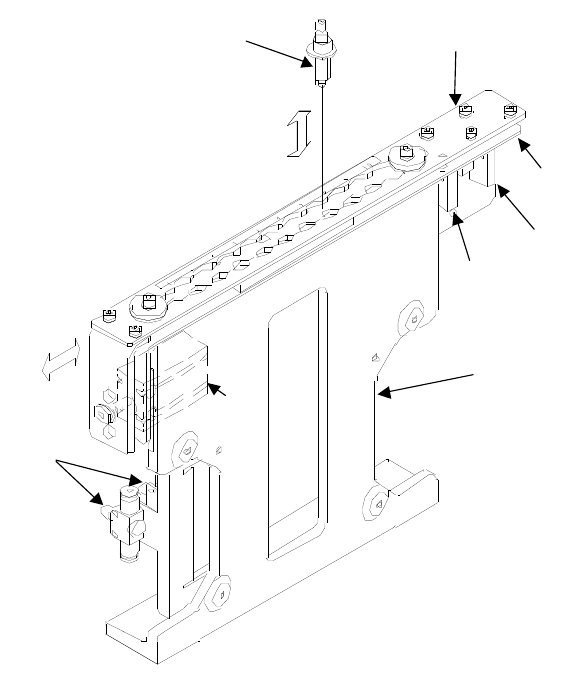

1.4.5 自动工具交换装置（ATC：Auto Tool Changer）的构成
由气缸④来开关滑动板②、保管并装卸吸嘴⑧。
滑动板②的开关，由 ATC OPEN 传感器⑥、ATC CLOSE 传感器⑦来检测，由速度控制器⑤来调
整开、关速度。
⑤
⑧
②
③
⑦
⑥
①
④
① ATC 基座 ⑤ 速度控制器
② 滑动板 ⑥ ATC OPEN 传感器
③ ATC 基座板 ⑦ ATC CLOSE 传感器
④ 空气汽缸 ⑧ 吸嘴
