第 13 章 自动校准
选择设置项目
选择下面的[设置]菜单，或者从画面左侧的命令按钮列中选择项目后，显示该项目对应的
对话框。
* 正在选择自动校准菜单时，信息栏中不显示命令概要。
图 13.1-4 设置项目
保存设置
各设置对话框中均设有[确定]和[取消]按钮。
选择[确定]后,测量的值可以保存，但不在此阶段保存。在退出自动校准时，根据对话框
中的选择再决定是否保存。
在菜单栏中选择[文件]→[退出]，或选择命令键的[退出]后，显示下图的保存询问对话框。
选择对话框中[是]时，可保存设置值 (测量值)。
图 13.1-5 退出信息
选择按钮和处理
№ 选择按钮 处理
1 是 保存测量值，退出自动校准。
2 否 使测量值无效，退出自动校准。
3 取消 撤消退出命令。
13-3
第 13 章 自动校准
13.2. 测量
13.2.1. 激光传感器高度
测量从基板上面观测的激光传感器高度。
选择菜单中的[设置]→[激光传感器高度]，或者单击画面左侧命令栏中的[激光传感器高
度]后，显示如下[激光传感器高度]对话框。
选择 L1-Head
当前高度
测量高度
显示操作、运行
内容(例：选择
L1-Head 时)
测量开始、
重复
确定：保持测量值
取消：测量值无效
选择 L1-Head

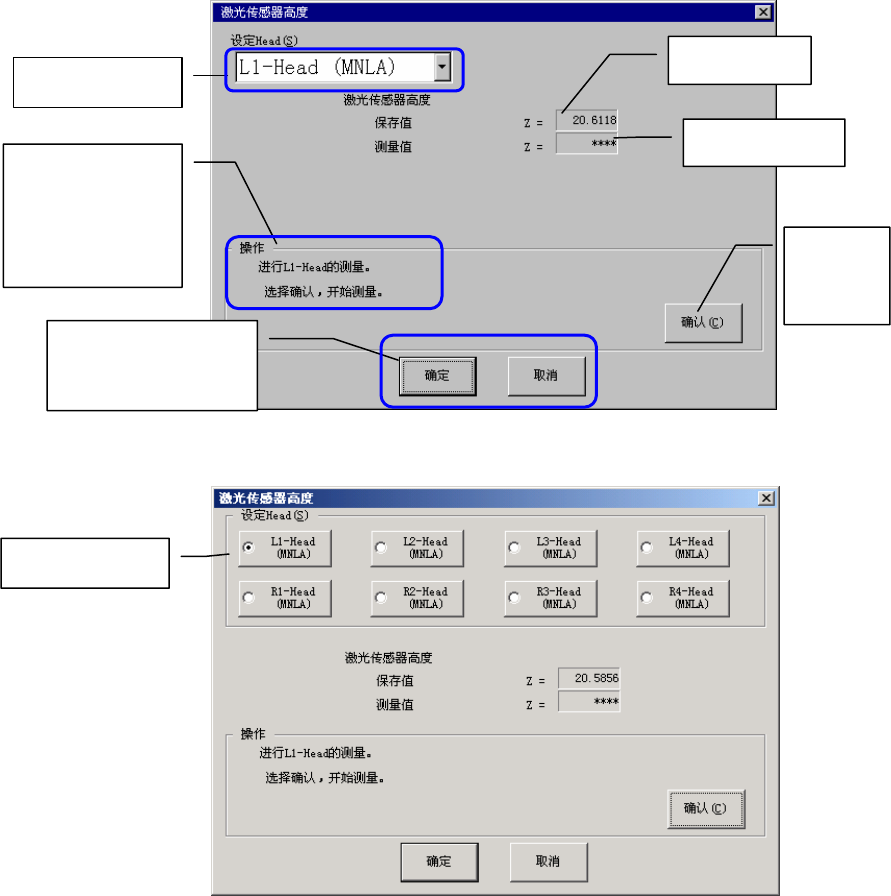

图 13.2-1 [激光传感器高度]对话框（上：FX-1 下：FX-1R）
(1) 选择[设定
Head]
选择要测量的贴片头：FX-1 从组合框中选择；FX-1R 用单选按钮选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
13-4
第 13 章 自动校准
FX-1：单击▼、或按下 Alt + ↓ 键后，会显示下表，请从中选择。
FX-1R：请用单选按钮选择。
图 13.2-2 设置贴片头（左：FX-1 右：FX-1R）
(2) 测量
对[设定 Head]选择的贴片头（FX-1 从组合框选择，FX-1R 用单选按钮选择），按操作框显
示的指示进行测量。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
图 13.2-3 确认选择
单击[确认]按钮。安装 500、501 或者 502 吸嘴，自动测量激光传感器高度。
警告
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部
没有正在操作的人。另外，为防止发生人身伤害，设备运行中，切勿将
手伸入装置内部，或将脸和头靠近装置。
图 13.2-4 测量中
