第 17 章 选项 元件的使用 17-7 17.4 统一更换台 注意 为了防止人身伤害，操作手柄时请勿触摸连接部位。 图 17.4-2 统一更换台 ①统一更换台主机 ⑦滑动杆 ⑬ 解锁踏板 ②送料器台架 ⑧滑动杆止动板 ③连接器托架 ⑨送料器插头 ④推车手柄 ⑩气动耦合器 ⑤推车止动器 ⑪ 选择器 ⑥台架定位销 ⑫ 锁紧踏板 注意 注意： 在驱动气缸下面请勿放工具或其他物品。 否则在台架下降时，与驱动汽缸接触，不仅会 损坏放置的东西，还…
第 17 章 选项元件的使用
17.3 坏板标记读入器
1) 坏板标记的颜色和大小
a） 在经过绿色保护膜加工的基板上，请使用大于
φ
2.5mm 且有光泽的白色标
记。
b） 在白色的陶瓷基板等上，请使用大于
φ
2.5mm 的黑色标记。
标记过小或模糊不清时，将无法进行检测。因此标记要求清晰。
注意 :
2) 显示坏板标记读入器的外观。
关于安装位置的详细内容，请参见贴片头部分的说
明。
图 17.3-1 坏板标记读入器
①反光等级显示 ⑤SET 按钮
②入射显示 ⑥输出计时器切换开关
③余宽度显示 ⑦输出模式切换开关
④SET 显示 ⑧模式开关
3) 坏板标记读入器灵敏度的调整方法
请参见『第 9 章 机器设置』的坏板标记读入器的相关项目。
注意
请由受过本设备操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情
况后进行安装作业。
17-6
第 17 章 选项元件的使用
17-7
17.4 统一更换台
注意
为了防止人身伤害，操作手柄时请勿触摸连接部位。

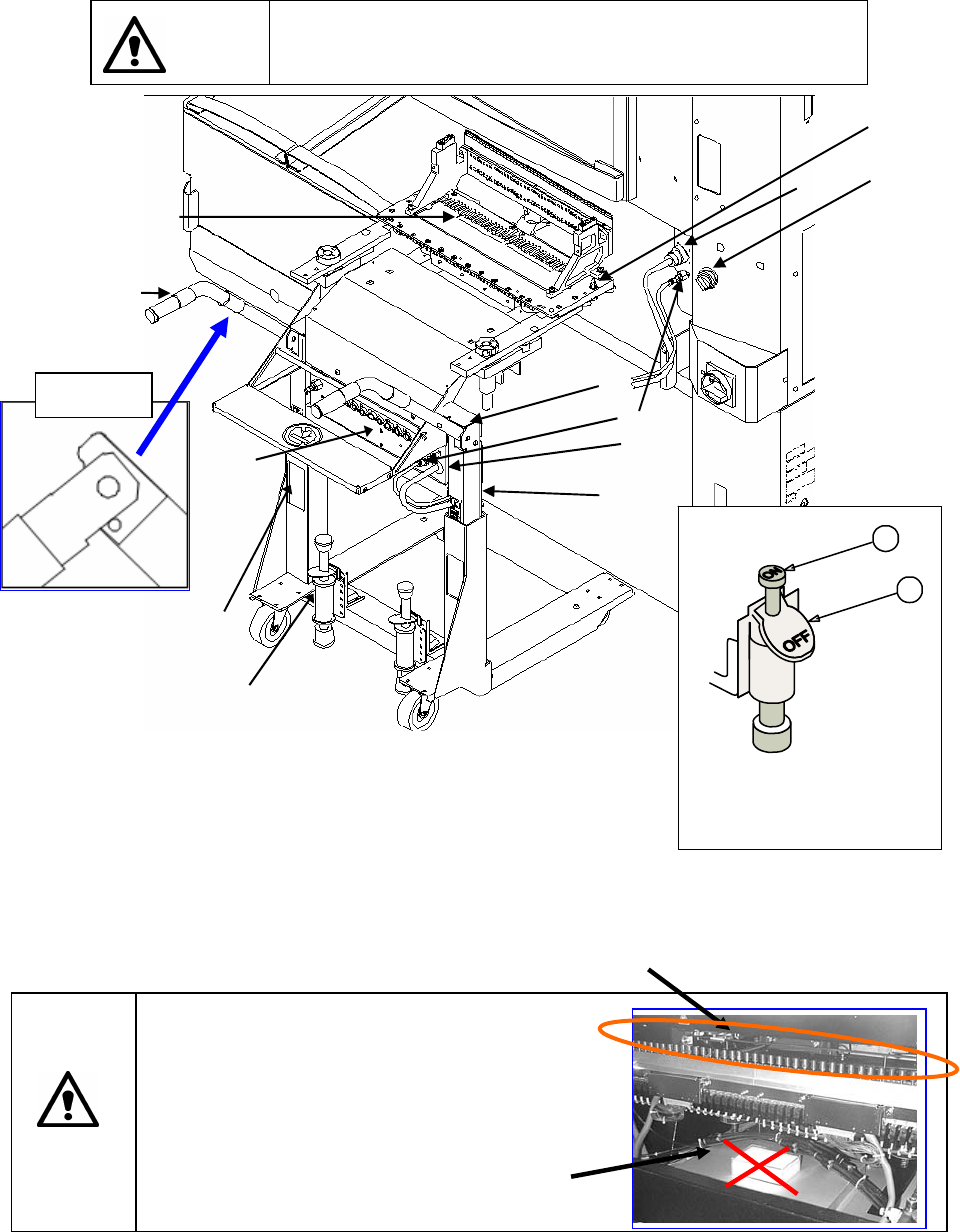

图 17.4-2 统一更换台
①统一更换台主机 ⑦滑动杆 ⑬ 解锁踏板
②送料器台架 ⑧滑动杆止动板
③连接器托架 ⑨送料器插头
④推车手柄 ⑩气动耦合器
⑤推车止动器 ⑪选择器
⑥台架定位销 ⑫锁紧踏板
注意
注意：在驱动气缸下面请勿放工具或其他物品。
否则在台架下降时，与驱动汽缸接触，不仅会
损坏放置的东西，还会损坏机器及插头，可能
引起短路，容易发生火灾。
12
13
图 17.4-17.4-1 推车止
动器
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑨
驱动汽缸
切勿放置物品！
⑪
连接部位
第 17 章 选项元件的使用
(1) 安装步骤
1) 将各送料器安装在「送料器台架②」上。
2) 请确认｢选择器⑪｣为 OFF（ ）。
3) 将
「统一更换台①」装入贴片机主机内，（直到顶头为止）。
4) 锁紧左右的「推车止动器⑤」。
5) 打开「选择器⑪」后，「送料器台架②」上升，则可安装在贴片机主机上。
在统一更换台前后(2 工位/站台)中任意一个在下降的状态下运行机器时，则与
护盖打开时相同，XY 轴将以低速移动。
注意 :
(2
) 拆卸步骤
1) 关闭[选择器⑪]后「送料器台架②」会下降，可从贴片机主机上卸下。
2) 将左右的「推车止动器⑤」的锁定加以「解除⑬」。
注意
· 为了防止装置的意外启动引起的事故，请打开安全盖，关闭气栓，放出
残留空气后再进行安装。
· 为防止伤及人身或装置，请在主机完全停止后再安装统一更换台。
· 操作选择器时，用目视确认选择器后再进行操作，注意不要与其他开关
类，特别是电源总开关搞错。另外，操作选择器时，请勿将手伸入设备内
部，脸和头也不要靠近设备。
· 在统一更换台上，将送料器台架安装在机器主机上以后，在示教各种送
料器吸取位置或在基本生产运行时，请不要将手放在统一更换台的推车
手柄④上，也不要对其施加负荷。
