第 4 章 桌面 4.5. 事件画面 当安全盖打开、按下［紧急停止］开关、或各轴的伺服驱动器发出警告时，显示如下画面。 图 4.5-1 错误显示画面（紧急停止） 在画面上，有时显示[如果想看其它事件，请按 右键]的提示。表明同时发生了几件事件，在 画面只显示优先度高的事件。 在此种情况下，按下 按钮，可显示出发生事件的层次结构。(正发生的事件划红色勾号)。 正在发生的事件 图 4.5-2 层次显示画面 4-51
第 4 章 桌面
在[Head 上的吸嘴状况] 画面上，按下［Z 移动］按钮，会显示如下画面。
Z 轴的坐标原点为基板高度坐标原点（0），之上为“＋”，之下为“－”。
图 4.4-6 Z 任意坐标移动画面
步骤 2： 在[Head 上的吸嘴状况]画面上，按下［打开 ATC］、［关闭 ATC］按钮，会显示如下确认对
话框画面。
图 4.4-7 ATC 滑动板开关确认对话框
4-50
第 4 章 桌面
4.5. 事件画面
当安全盖打开、按下［紧急停止］开关、或各轴的伺服驱动器发出警告时，显示如下画面。

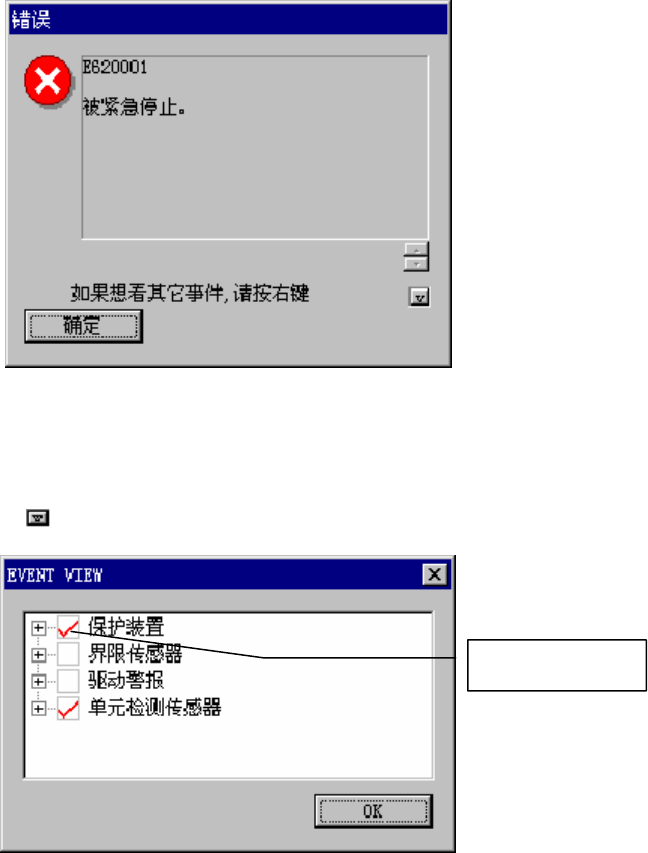

图 4.5-1 错误显示画面（紧急停止）
在画面上，有时显示[如果想看其它事件，请按右键]的提示。表明同时发生了几件事件，在
画面只显示优先度高的事件。
在此种情况下，按下
按钮，可显示出发生事件的层次结构。(正发生的事件划红色勾号)。
正在发生的事件
图 4.5-2 层次显示画面
4-51
第 4 章 桌面
4.6. 取出基板画面
当生产过程中按下紧急停止开关时，可能出现基板停留在中央缓冲(中央传送带)、生产异常
结束的情况。现就如何取出基板的步骤说明如下。
4.6.1. 解除基板固定
解除紧急停止开关。通过手动控制(或生产简易准备
*1
)，选择下列 [自动控制传送] 画面。
先按[解除基板固定]按钮，释放基板，然后用手将台架推到传送位置，把基板推到出口缓冲
（出口传送带）附近后取出。

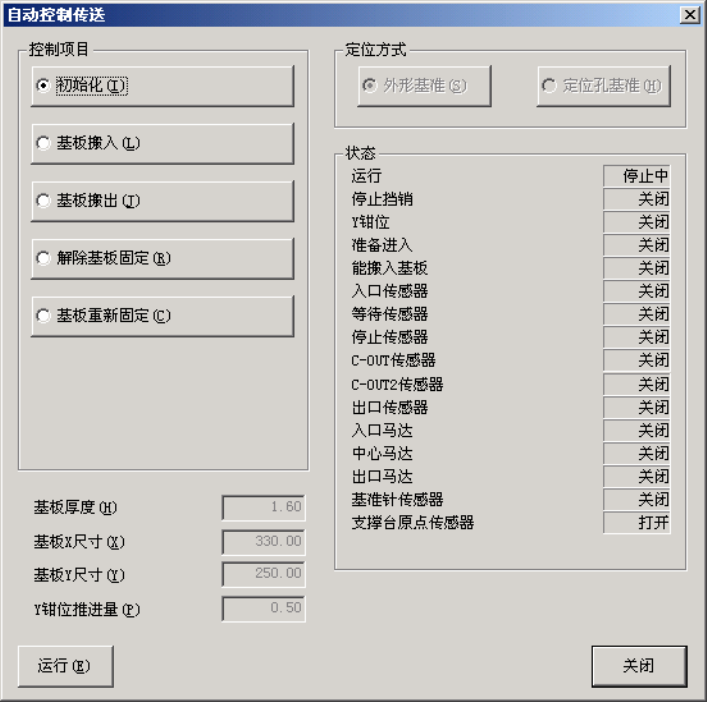

图 4.6-1 基板自动控制传送画面
*1 [解除基板固定]按钮，在[生产支援] 菜单的简易准备中也有。
4-52
