第 16 章 维护
16-24
16.3.11 风扇马达
清扫内容 清扫过滤器的灰尘、异物
(1) 拆下风扇马达的过滤器。
把黑色树脂部分向身前方向拉，即可拆下。
风扇马达 机器侧面
(2) 用吸尘器吸过滤器的灰尘。
风扇过滤器
(3) 把过滤器装回去。请确认风扇运转是否正常。
注意
因风扇高速旋转，在接通电源的状态下进行作业有危险。要进行作业
时，请务必切断电源。
无法去除脏污时，请更换过滤器。
名称：风扇过滤器
商品号：HM001010020 （内有 5 张）
向箭头方向拉
第 16 章 维护
16-25
16.4 润滑
16.4.1 XY 轴直动单元
(1)X 轴直动单元
图 16.4-1 X 轴直动单元
(2)Y 轴直动单元
图 16.4-2 Y 轴直动单元
危险
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受磁
石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工
伤。
注意
Y 轴的驱动用传送带和马达部分的轴承（bearing），请绝对不要上油（机油，
润滑脂）。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
①
②
①Y 轴框架（×2）
②Y 轴直动单元导轨（×2）
③Y 轴直动单元（×4）
③
②
①
*使用润滑脂枪，向 X 轴直动单
元润滑脂注入孔注入润滑脂。
*使用润滑脂枪，向 Y 轴直动单
元润滑脂注入孔注入润滑脂。
*使用润滑脂
附属的 6459 润滑脂 N(白盖)
*使用的润滑脂：
附带的 6459 润滑脂 N（白盖）
①X 轴直动单元导轨（×2）
②X 轴直动单元（×4）
第 16 章 维护
16-26
16.4.2 Y 台轴的润滑
向直动导向润滑脂注入孔注入润滑脂。

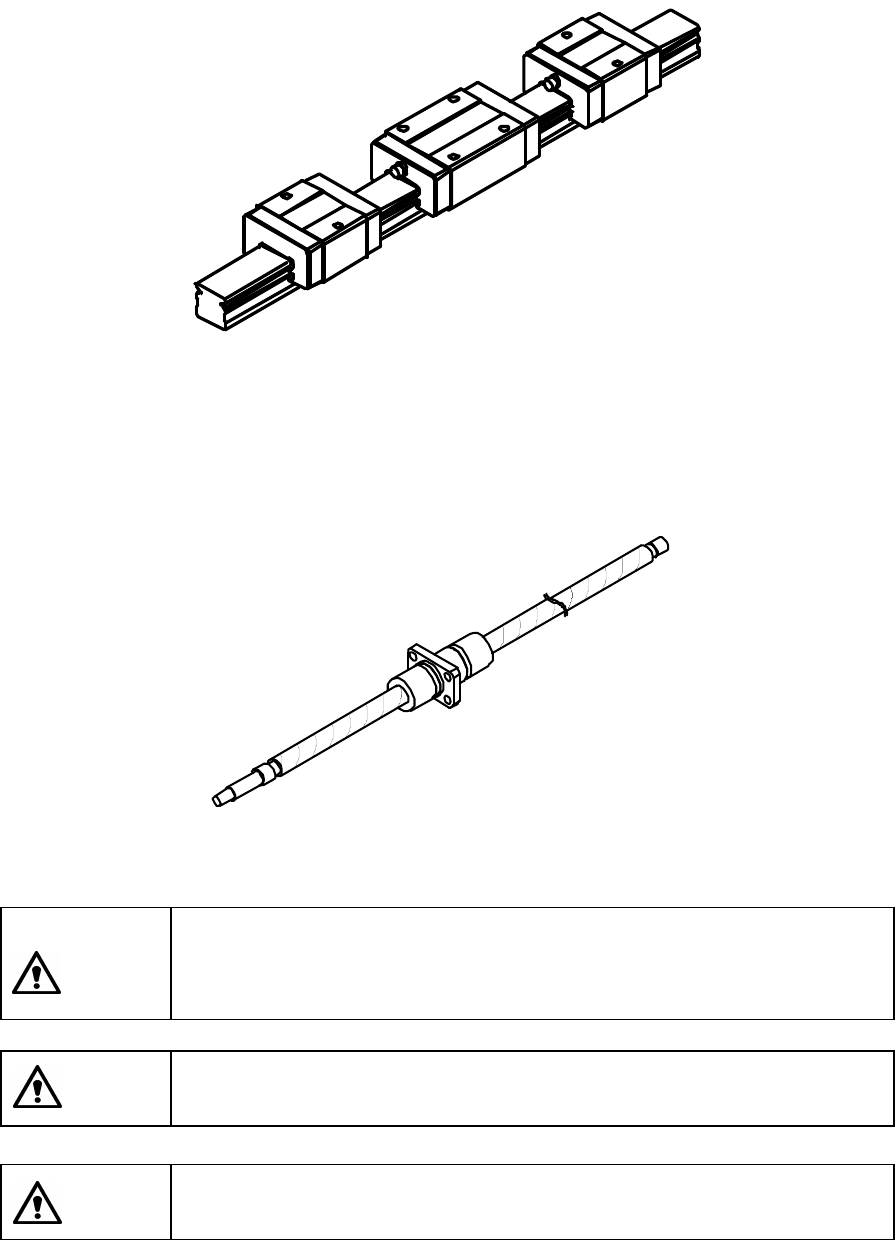

图 16.4-3 直线导轨（YA 部分）
请在螺丝部涂一层润滑脂。
图 16.4-4 YA 滚珠丝杠
危险
X 轴单元使用超强力磁石。做清洁工作时，请勿携带手表、手机及其他易受磁
石影响的物品。
手部等身体部分夹在受磁石吸引的物品和 X 轴单元中间时，可能发生重大工
伤。
注意
Y 轴的驱动用传送带和马达部分的轴承（bearing），请绝对不要注油（机油，
润滑脂）。
危险
为了防止意外启动造成的事故，请在关闭电源后进行操作。
