第 16 章 维护 16-28 16.4.6 滚珠丝杠和直线导轨（贴片头部分） 请在「滚珠丝杠①」和「直线导轨③」的轨道上涂抹薄薄一层润滑脂 (C 润滑脂)。 请在「花键轴②」上涂抹薄薄一层润滑脂(C 润滑脂)。 难涂润滑脂的地方（特别是隐藏在直线导轨内的轨道面），请用附件润滑脂棒涂抹。 将 Z 轴上下 滑动让润滑脂涂抹均匀，为防止飞散，请擦掉多余的润滑脂。 グリスバー 图 16.4-8 润滑脂涂抹位置 ①滚珠丝杠 ②花键轴 ③直线导轨…
第 16 章 维护
16-27

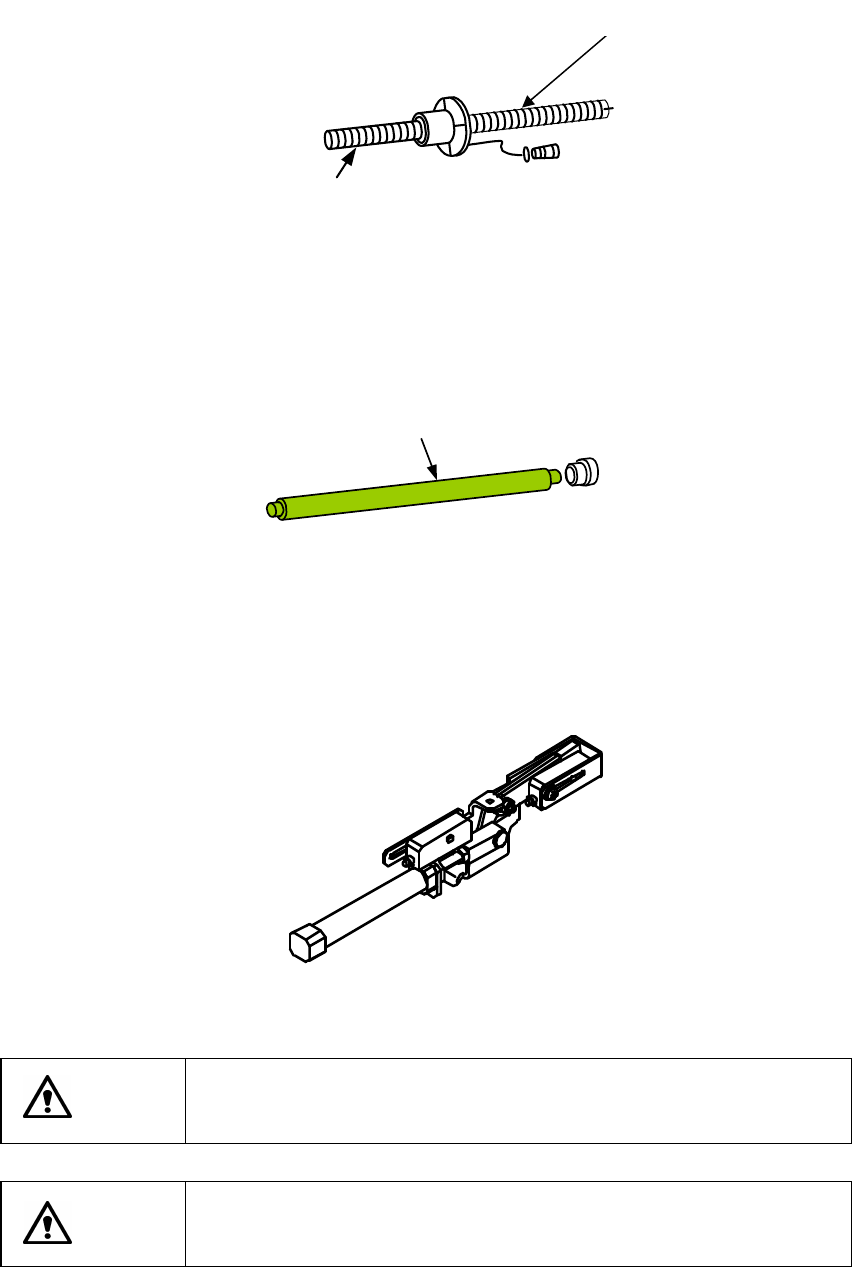

16.4.3 传送螺旋轴（轴）
请在*记号处全面涂抹润滑脂。
*
图 16.4-5 传送螺旋轴
16.4.4 传送导向轴
请在导向轴上（左右 2 个位置）全面涂抹润滑脂。
图 16.4-6 传送导向轴
16.4.5 基板挡块部分
请在滑动部涂一层润滑脂。
图 16.4-7 基板挡块部分
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
注意
请勿调整传感器的调节旋钮，否则会造成故障。
导向轴
螺旋轴
第 16 章 维护
16-28

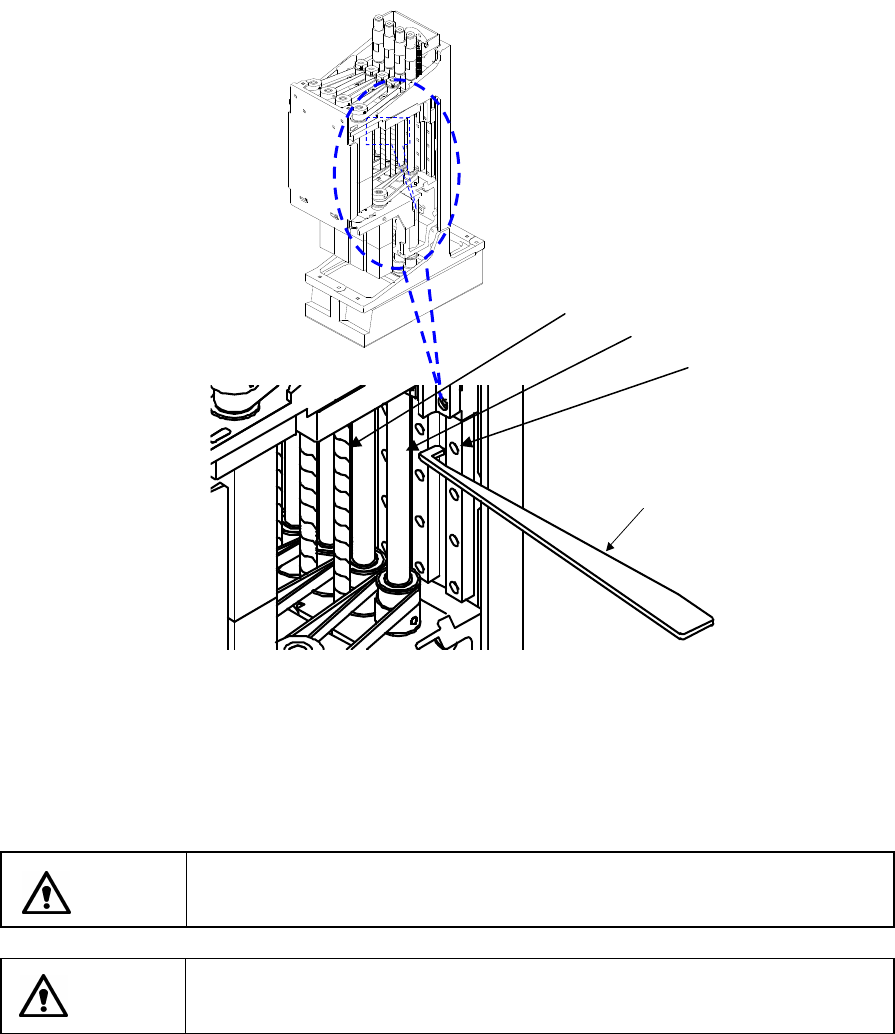

16.4.6 滚珠丝杠和直线导轨（贴片头部分）
请在「滚珠丝杠①」和「直线导轨③」的轨道上涂抹薄薄一层润滑脂 (C 润滑脂)。
请在「花键轴②」上涂抹薄薄一层润滑脂(C 润滑脂)。
难涂润滑脂的地方（特别是隐藏在直线导轨内的轨道面），请用附件润滑脂棒涂抹。
将 Z 轴上下滑动让润滑脂涂抹均匀，为防止飞散，请擦掉多余的润滑脂。
グリスバー
图 16.4-8 润滑脂涂抹位置
①滚珠丝杠
②花键轴
③直线导轨
注意
请不要涂抹(C 润滑脂)以外的润滑脂。
如果掺合不同的润滑脂，润滑脂会发生分离滴落的现象。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
③
②
①
润滑脂棒
第 16 章 维护
16-29

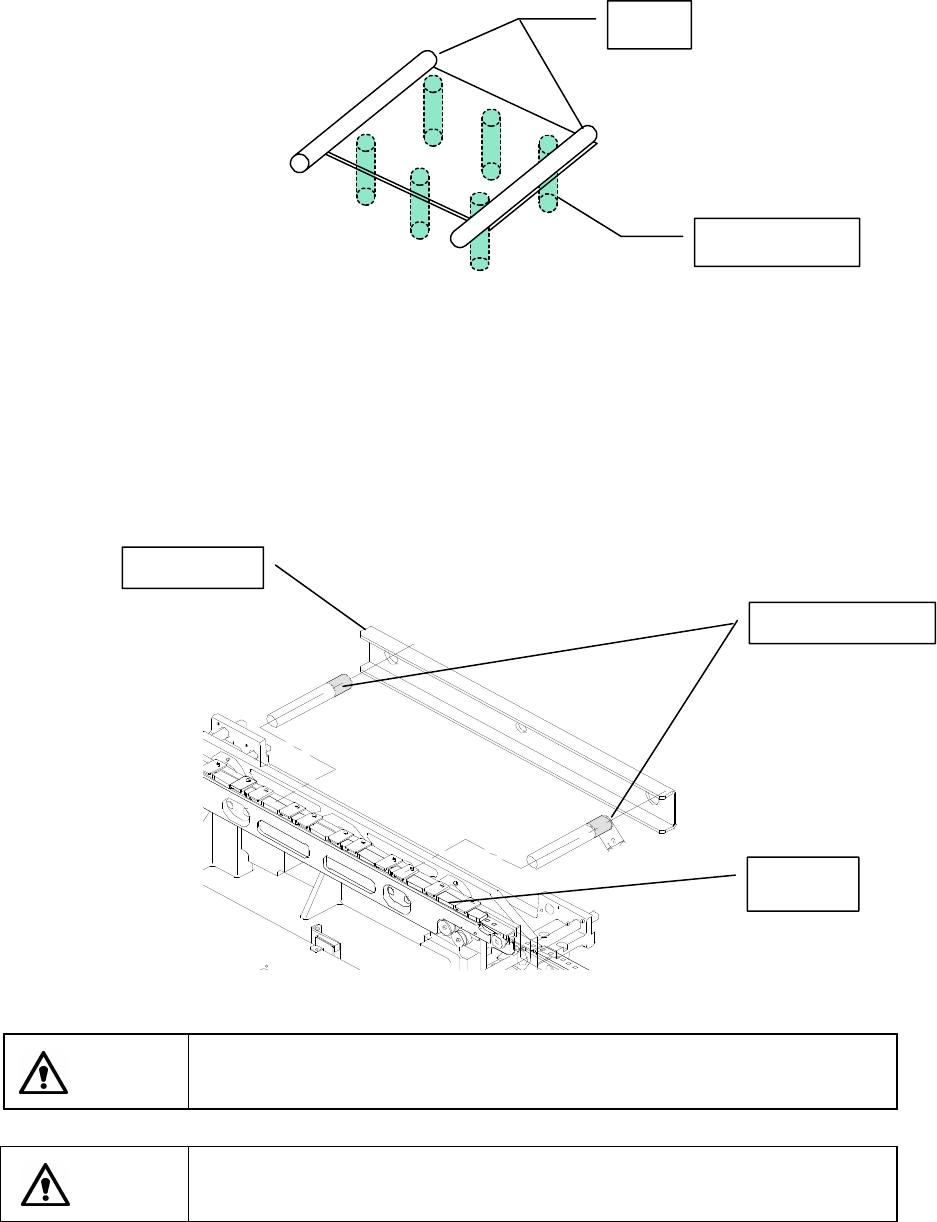

16.4.7 支撑台
请在 6 处*标记的滚珠丝杠轴上全面涂抹润滑脂。
用手抬起支撑台从两侧涂抹
。
2 个侧梁整个都要涂抹润滑脂。
图 16.4-9 支撑台
16.4.8 弹性导向轴
弹性导向轴两端要涂上润滑脂，从端点起涂约 12mm 长。（与弹性支架接触的部分）
图 16.4-10 弹性导向轴
注意
除 6459N 润滑脂之外，请勿涂抹其他润滑脂。
如果和不同的润滑脂混用，润滑脂会发生分离滴落的情况。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
滚珠丝杠(×6)
侧梁
弹性支架
弹性导向轴（X2）
导轨 RC
