第 17 章 选项元件的使用
[展开镀锡] 是指在多面电路基板上选择基板上的 1 组识别镀锡印刷进行校
正。[展开镀锡]可把基准电路上位移的坐标注册下来，用 1 组镀锡印刷识别结果
对多面电路板的全部电路进行校正。识别坐标，按基准电路坐标值输入。但，在
1 个生产程序上，不能同时进行[镀锡]标记类型和[展开镀锡] 两种设置。

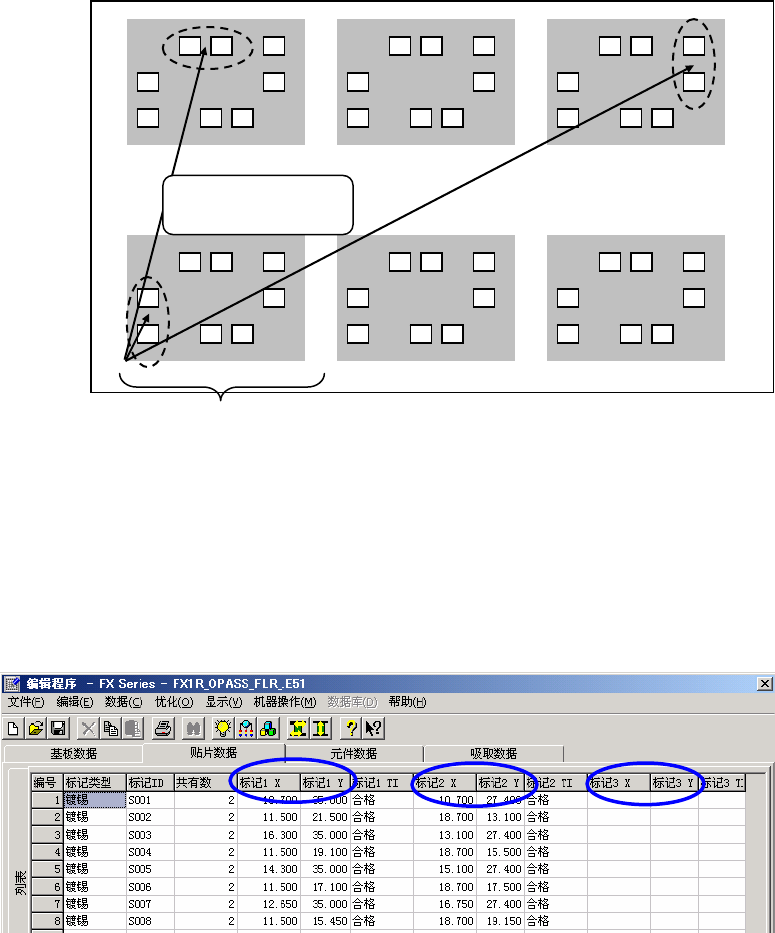

图
17.6-9 展开镀锡标记
17.6.8.2 输入标记坐标
把标记类型设置为 [镀
锡] 后，在标记坐标值（标记 X、标记 Y）框里输入 2 点
或 3 点需要识别的镀锡贴片位置坐标。
但，若把标记类型设置为 [展开镀锡] 时，偏离基准电路的坐标值，也要按基
准电路坐标值输入。
基准电路
识别坐标，按基准电路
坐标值输入
图
17.6-10 设置镀锡标记坐标画面
17-22
第 17 章 选项元件的使用
17.6.8.3 示教
把鼠标对准 [标记 TI] 位置，用 HOD 进行镀锡标记示教。
* 因使用镀锡，每个示教点的明亮度可能不匀，请进行示教，不要使用复制图案。
1) 调整照明
边看 VCS 监视器，边调整[垂直照明]、[镀锡照明]、[对比度图案]等各种参数，使镀锡
印刷和基板呈现明显的对比度。
请在编辑框直接输入数值，或选择编辑框右侧的箭头，变更各种参数。
垂直照明主要影响焊盘和保护膜部分的明亮度，镀锡照明主要影响镀锡的明亮
度。
・ 镀锡印刷识别时，会把基板的电极图案等亮度高的部分的亮度变为 0。
因此，要调整垂直照明和镀锡照明的参数，使电极焊盘部分达到最高亮度，
镀锡的亮度变为中等，其他部分变暗。
・ 由于镀锡印刷表面有凸凹，在调整 2 值化阈值或识别时，镀锡印刷内部显
示黑斑点状（亮度 0）部分时，应把照明设置值降低一些。
・
对比度图案，是变更摄像机感应度的参数。调整照明无效时，要选择能使
镀锡印刷与基板对比度达到较佳效果的号码。
17-23
第 17 章 选项元件的使用
示教时，也可在[识别焊锡标记的条件设置]画面上用自动调整功能自动设置参数。
调整结束后，选择[确定]。修改调整值后进入下一个工序。
选择[应用]按钮后，调整值即会更新。选择 [取消]，即停止示教。

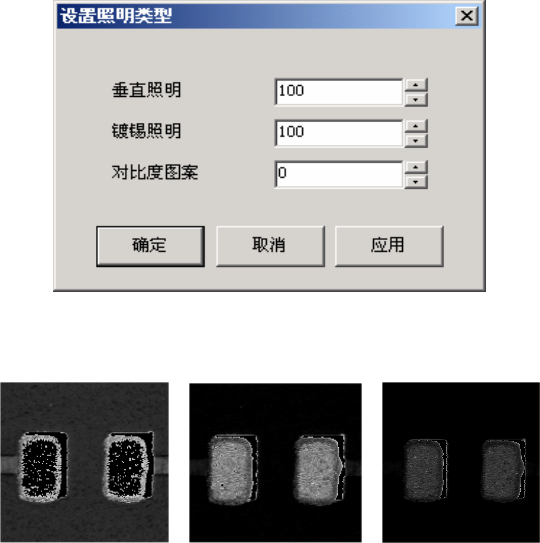

图
17.6-11 设置照明参数画面
图 17.6-12 识别画面示例（左：太亮，中：良，右：太暗）
＜使用键盘的操作方法＞
1. 按[Tab]键，把光标移动到编辑框。
2. 然后按[↑]、[↓]键，修改设置值。
3. 按[Tab]键，把光标移动到对应的命令按钮，再按 Enter 键。
＜使用 HOD 键的操作方法＞
1. 按[PRE] / [NEXT]键，把光标移动到编辑框。
2. 然后按[↑]、[↓]键，修改设置值。
3. 按[PRE] / [NEXT]键，把光标移动到对应的命令按钮，再按 Enter 键。
