第 6 章 编辑辅 助功能 (4) 检测结果 检测结束后显示如下对话框。 图 6.5-33 元件数据速度确认对话框 ① 检测元件 显示元件内容及吸取位置。 6-94
第 6 章 编辑辅助功能

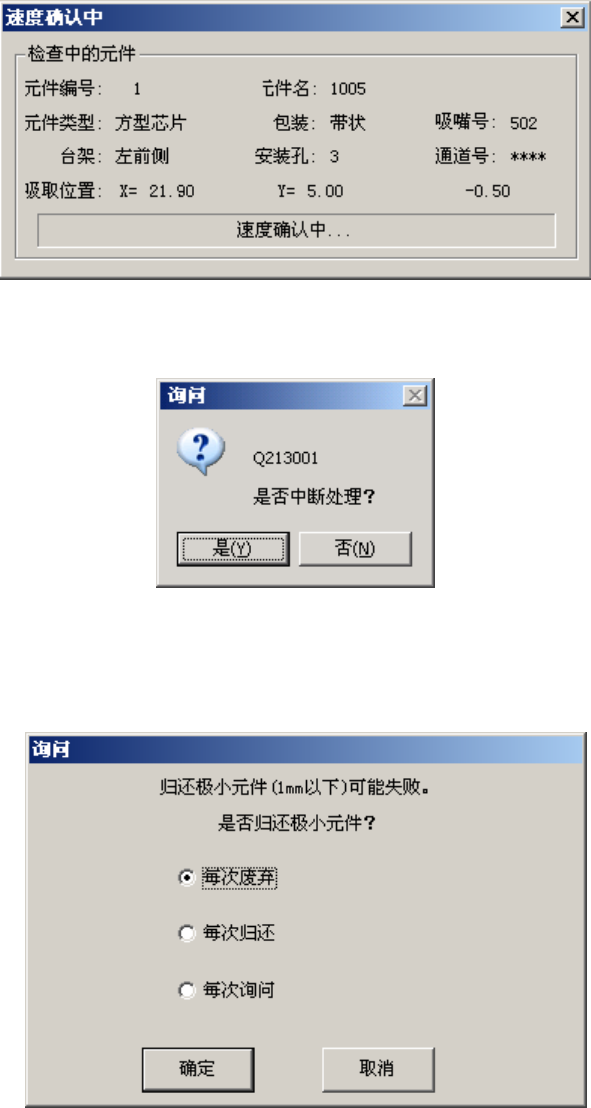

（3） 速度确认中的对话框
速度确认中显示如下对话框。显示速度确认中的元件内容及吸取位置，逐项显示处
理中的内容。
图 6.5-30 速度确认中对话框
需要强制中止时按<STOP>开关，在显示如下对话框后，选择是否中断测量。
图 6.5.31 结束检查询问对话框
是否归还元件因元件的包装方式而异，元件尺寸为 1mm 以下的检查前会显示对话
框，要求选择归还元件、还是废弃元件。
图 6.5-32 归还元件询问对话框
6-93
第 6 章 编辑辅助功能
(4) 检测结果

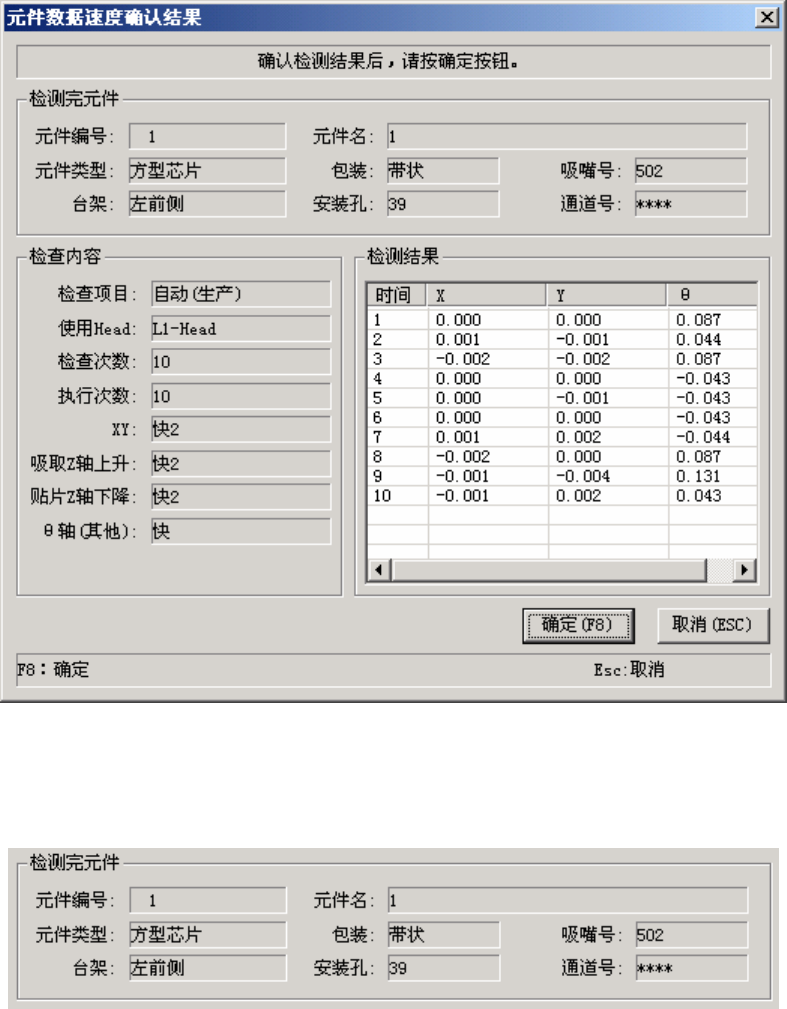

检测结束后显示如下对话框。
图 6.5-33 元件数据速度确认对话框
① 检测元件
显示元件内容及吸取位置。
6-94
第 6 章 编辑辅助功能

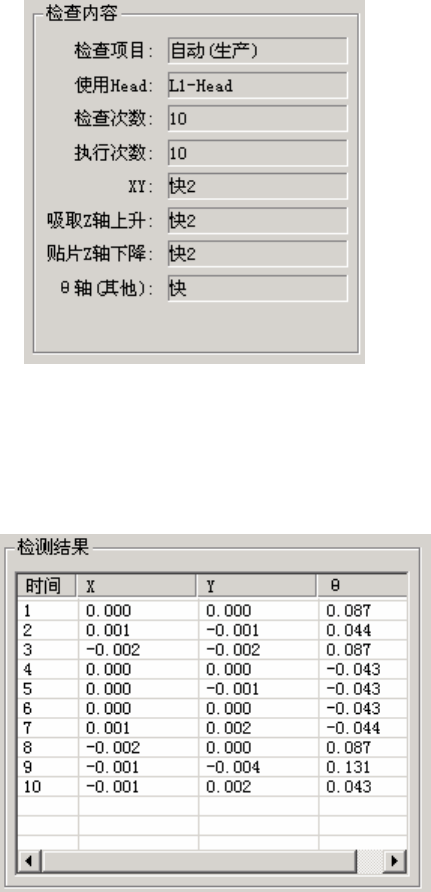

② 检查内容
显示速度确认的检查内容。
③ 检查结果
检查后显示速度确认结果，XYθ偏差数据。
吸取上升显示吸取结果是否成功。
④ 确定（[F8]键）
使检查结果有效，存入元件数据中。之后返回原来的速度确认画面。（轴速数据按显示
的检查内容进行更新。）
⑤ 取消（[ESC]键）
使检查结果无效，返回原来的速度确认画面。
6-95
