第 6 章 编辑辅 助功能 z 在检查结果 画面中选择[确定]（[F8 ]键）后，检查结果被输入到元件数据中，返 回元件数据速度确认画面。 z 在检查结果画面中选择[取消]（ESC 键）后，检查结果不被输入，返回[元件数据 速度确认]画面。 z 在元件数据速度确认画面中， 按 HOD 的 NEXT 、 PREVIOUS 或按[F5]键、 [F6]键可以 移动到代替元件。 6-89
第 6 章 编辑辅助功能
6.5.4 检查
注意
为避免发生人体损伤事故，在设备运行过程中，切勿将手伸入装
置内部，或将脸和头靠近装置。
速度确认功能是：进行模拟生产，确认运行中的 XYθ的偏差量。
6.5.4.1 速度确认
此项功能是通过模拟运行，检查元件吸取、识别、贴片时出现的 XYθ偏差量，以判定生产
程序的速度是否适当。
速度确认功能的概要如下图所示。
速度確認開始
検査開始
条件設定
（ダイアログ）
速度確認検査
結果表示
（ダイアログ）
確定
生産プログラ
ムへ結果格納
終了
取消し
确认速度开始
设
置
条件
（对话框）
取消
开始检查
速度确认检查
显示检查结果
（对话框）
确定
结
果
存
入
生产程序
结束
图 6.5-27 速度确认检查流程图
（1） 速度确认的操作
速度确认操作的概要
z 从菜单中选择[速度确认]，显示[元件数据速度确认]画面。
z 在[元件数据速度确认]画面中设置检查内容。
z 选择[检查]（[F10]键）按钮后，进行检查，检查结束后显示检查结果。
6-88
第 6 章 编辑辅助功能
z 在检查结果画面中选择[确定]（[F8]键）后，检查结果被输入到元件数据中，返
回元件数据速度确认画面。
z 在检查结果画面中选择[取消]（ESC 键）后，检查结果不被输入，返回[元件数据
速度确认]画面。
z 在元件数据速度确认画面中，按 HOD 的 NEXT、PREVIOUS 或按[F5]键、[F6]键可以
移动到代替元件。
6-89
第 6 章 编辑辅助功能
速度确认条件设置

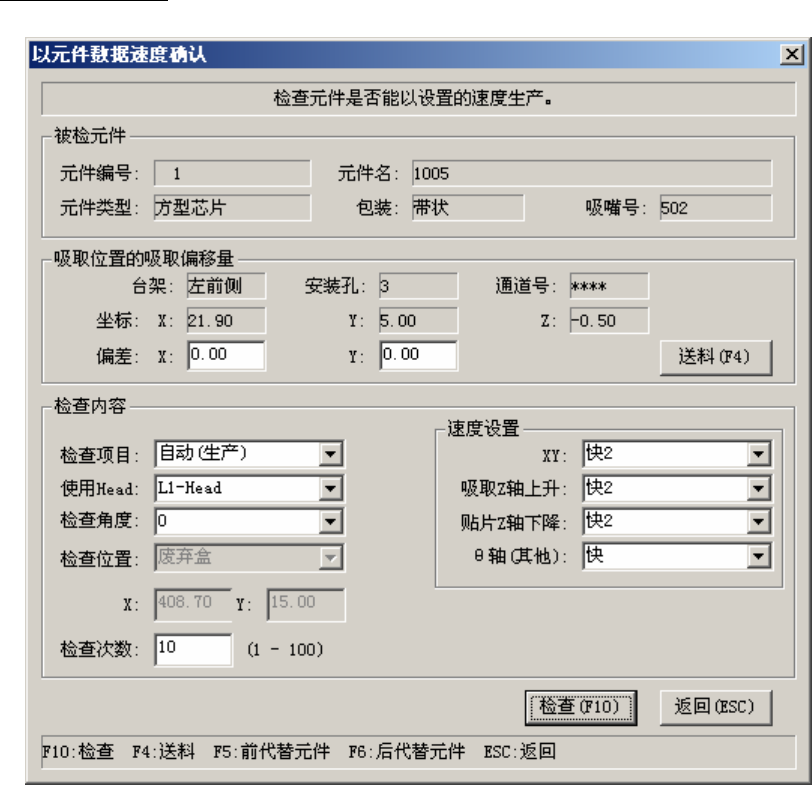

从菜单中选择[速度确认]后，显示如下的速度确认条件设置对话框。
图 6.5-28 元件数据的速度检查对话框
6-90
