第 17 章 选项元件的使用
17.1.4 更换管状送料器
注意
当 XY 轴或贴片头正在运行时更换送料器，可能使管状送料器碰到运行中的
元件，危及人身或损坏装置。
XY 轴和贴片头正在运行时，请绝对不要更换管状送料器。
此外，请一定要在打开安全盖之后再进行更换工作。
(1)安装步骤
1) 将「管状送料器①」的底面放到「送料器台架②」上。
2) 滑动「管状送料器①」，以「安装板 B ⑦」作为导板，对准管状送料器底面
的导板销，将管状送料器前面的定位销插入「安装板③」的定位孔。此时，
为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，先懈下「套肘⑩」，在此
状态下，将管状送料器的前面顶在安装板上，再用套肘固定管状送料器。
◆此时，管状送料器前面的定位销插入孔上方的「位置标记④」的号码，即
表示管状送料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「供电插座⑬」（白点在右
侧），直到发出咔嚓声插紧为止。
(2) 拆卸步骤
1) 向靠近自己的方向拉电源线的「插头⑪」的滑动部，拔下插头。
2) 懈下套肘，径直向后拉「管状送料器①」，将其卸下。
请务必托住管状送料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
注意 :
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け

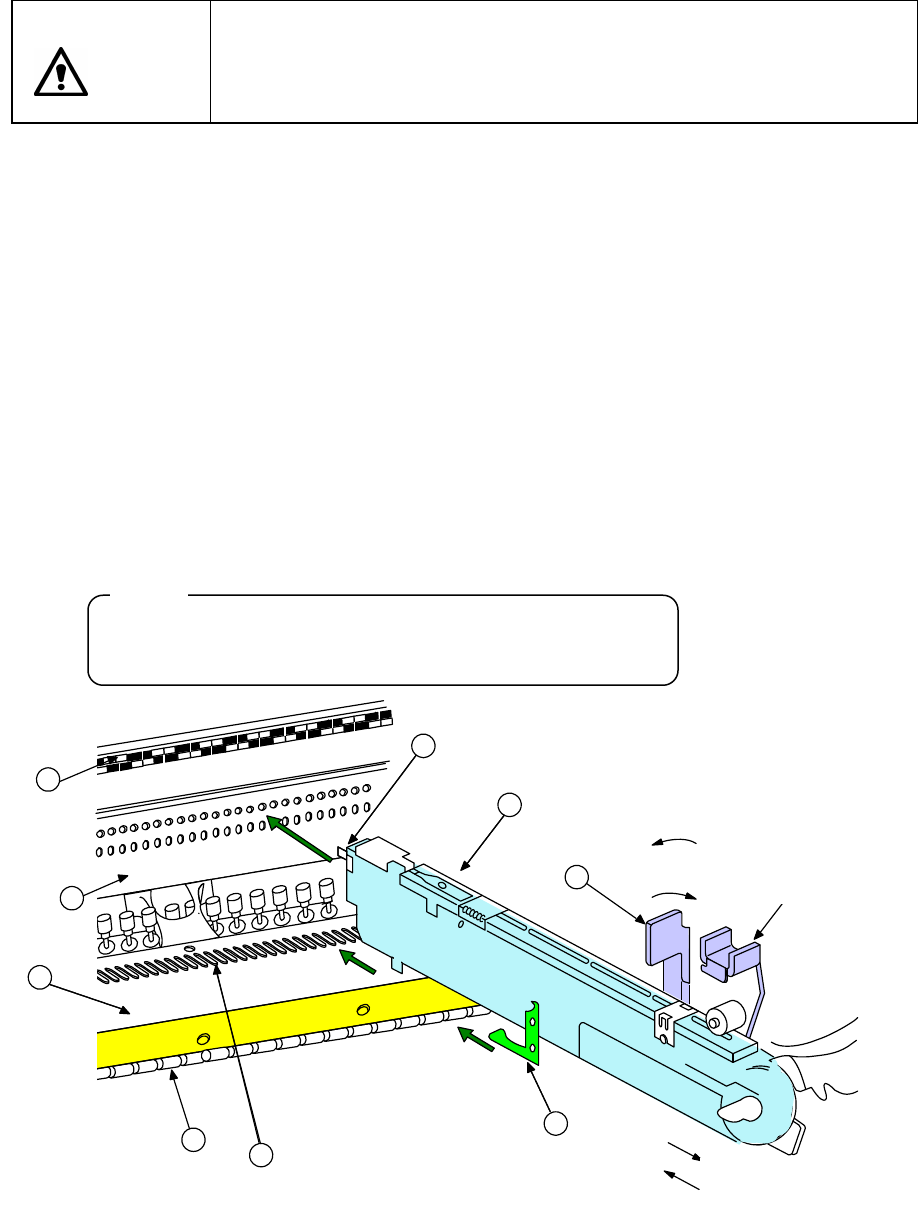

图 17.1-4 管状送料器的装卸
拆卸
安装
17-4
第 17 章 选项元件的使用
17.2 FPI （送料器位置指示器）
FPI 位于送料器台架的号码标记(表示送料器类安装位置的号码标签)的前方，号码
标记的位置编号上有一一对应的 LED，通过 LED 的亮灯和闪烁，可直观地了解送料
器的安装位置和元件供应情况。
FPI 的功能如下。
表 17.2-1 FPI 的功能
机器状态 LED 状态 功 能
闪烁
显示用生产程序指定的送料器类安装位置的定位销插入
孔(编号)位置。
准备变更时
亮灯 显示要安装的送料器在送料器台架上所占的范围。
基板生产时
闪烁
如果任意送料器的剩余元件数低于在生产程序的元件数
设置中所输入的警告级别(为了得知元件剩余数不多而
设置的数值)，则将通过相应送料器安装位置的 LED 闪
烁来告知哪个送料器的元件剩余数不足。
无元件
亮灯
当生产程序的元件数的初始值剩余数设置为 0 时，在基板
生产中任何一个送料器的剩余数到 0 时，相应的送料器
安装位置上的 LED 则会亮灯，告知哪个送料器无元件。
使用手动控制
时
送料器顶针的
ON ：亮灯
OFF ：熄灯
用手动控制送料器顶针，控制带子的动作、单纯顶推动作
时，可使控制位置上的各送料器定位销位置的 LED 与送
料器顶针的动作连动、并使其闪烁，显示正在控制哪一
位置的顶针。
在设置基板生产数据的元件切换数据时，必须准确地输入与送料器内供应元件数的同一
数量、或与此相当的数量，否则不能准确地显示元件的供应剩余数和元件用完。
注意 :
17-5
第 17 章 选项元件的使用
17.3 坏板标记读入器
1) 坏板标记的颜色和大小
a） 在经过绿色保护膜加工的基板上，请使用大于
φ
2.5mm 且有光泽的白色标
记。
b） 在白色的陶瓷基板等上，请使用大于
φ
2.5mm 的黑色标记。
标记过小或模糊不清时，将无法进行检测。因此标记要求清晰。
注意 :
2) 显示坏板标记读入器的外观。
关于安装位置的详细内容，请参见贴片头部分的说
明。

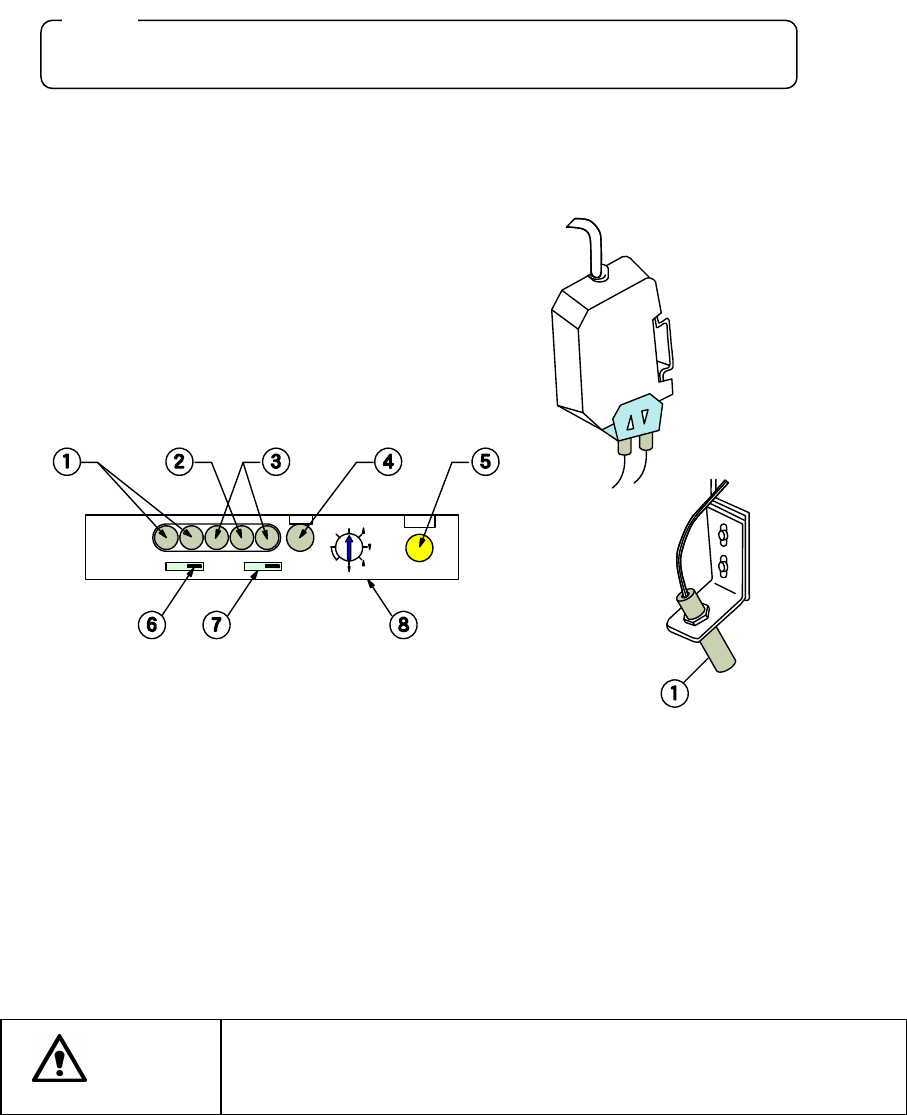

图 17.3-1 坏板标记读入器
①反光等级显示 ⑤SET 按钮
②入射显示 ⑥输出计时器切换开关
③余宽度显示 ⑦输出模式切换开关
④SET 显示 ⑧模式开关
3) 坏板标记读入器灵敏度的调整方法
请参见『第 9 章 机器设置』的坏板标记读入器的相关项目。
注意
请由受过本设备操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情
况后进行安装作业。
