第 6 章 编辑辅助功能
(4) [贴片顺序] 选项
[贴片顺序] 选项，是指定选取项和优化贴片顺序。

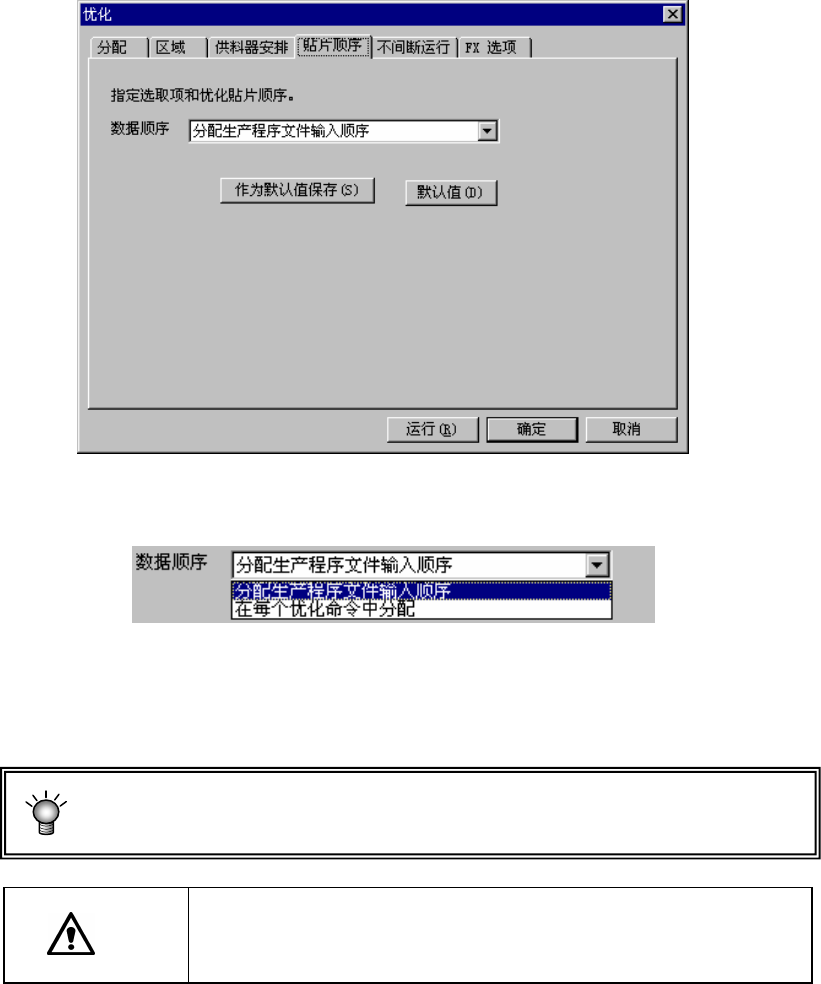

图 6.3–13 贴片顺序选项
图 6.3-14 输入顺序
●分配生产程序文件输入顺序：不改变贴片数据的排列顺序。
●以优化结果置换：把贴片数据，变为按优化结果的顺序排列。
从菜单栏上选择“优化/分开贴片数据”，可浏览优化后的结果。
注意
“以优化结果置换”后 ，编辑优化数据时，可以浏览，但不能
加以编辑。而一旦执行优化后，原输入顺序的数据即被删除。因
此，执行前须事先复制留存输入顺序。
6-45
第 6 章 编辑辅助功能
(5) FX 选项
设置 FX 系列用的优化选项。
选择[FX 选项]标签，会显示如下对话框。
图 6.3-15 FX 选项
[基板／电路板]
设定是进行基板优化，还是以电路板优化。
图 6.3-16 指定基板/电路
电路板优化 对每条电路逐一进行优化。
基板优化 对整个单板基板展开的全部电路进行优化。
[考虑元件种类和元件高度]
设置是否根据元件高度，从低元件开始进行贴片。
选中此项时，按优先从高度低的元件开始贴片的要求执行优化。
[从小口径吸嘴对象元件开始贴片]
设定是否从使用小号码吸嘴的元件起优先贴片。
选择本选项时，按从使用小号吸嘴的元件优先贴片的要求执行优化。
6-46
第 6 章 编辑辅助功能
(6)不间断运行选项
使用此选项，可以中途不停止生产而更换元件。
选择[不间断运行]选项标签，会显示如下对话框。
图 6.3-17 不间断运行选项
图 6.3-18 指定不间断运行选项
[供料器]
设定供料器的不间断运行模式。
无 优化时，不执行不间断运行。
速度优先 按速度优先安排元件。
[主要 次要]
设定不间断运行，是以前面为主、还是以后面为主。
从前到后 以前面为标准进行生产，更换元件时在后面进行生产。
从后到前 以后面为标准进行生产，更换元件时在前面进行生产。
6-47
