第 8 章 生产 8. 2. 9 生产结束后的重试列表显示 生产结束后，可从菜单中选择，显示重试列表 (未贴片列表/供应设备信息)。 在画面上按 [切换显示] 按钮后，可切换显示未贴片列表画 面和供应设备信息画面。其它 按钮在生产结束后的重试列表上以浅色显示，无法使用。 8. 2. 9. 1 未贴片列表 生产结束后，在菜单栏中选择［工具］→［重 试列表］→［未贴片列表］后，显示如下对 话框。错误列表按发生顺序排列，最多显示 160 件。…
第 8 章 生产
元件
值 错误显示内容
1 芯片站立
2 元件脱落
5 元件方向异常
6 吸取位置偏移
7 未贴片
8 异类元件错误
9 激光识别角度异常
11 元件吸取错误
16 元件废弃异常
17 贴片确认错误
18 吸嘴突出错误
19 检查激光面接触错误
供应装置
值 错误显示内容
1 无元件
设置
值 错误显示内容 值 错误显示内容
1 未使用选项
8. 2. 8. 2 供应设备信息
重试列表 (供应设备信息) 的显示内容如下。
No 显示项目 内容
1 供应 无法吸取的供应装置
2 通道 用管状送料器供应的情况下的通道号
3 包装 无法吸取的元件的包装形式
4 元件名称 无法吸取的元件名称
5 错误内容 无法吸取的原因
错误内容
No 显示 （错误发生的原因）
1 无元件
2 异类元件
3 LA 重试超限
4 重试超限
8 激光器识别错误
9 元件站立
11 送料器台架无效
14 吸取位置偏移
15 元件方向异常
16 激光识别角度错误
17 吸嘴突出错误
18 检查激光面接触错误
8-38
第 8 章 生产
8. 2. 9 生产结束后的重试列表显示
生产结束后，可从菜单中选择，显示重试列表 (未贴片列表/供应设备信息)。
在画面上按 [切换显示] 按钮后，可切换显示未贴片列表画面和供应设备信息画面。其它
按钮在生产结束后的重试列表上以浅色显示，无法使用。
8. 2. 9. 1 未贴片列表
生产结束后，在菜单栏中选择［工具］→［重试列表］→［未贴片列表］后，显示如下对
话框。错误列表按发生顺序排列，最多显示 160 件。但当所有的元件都贴片后，如仍有吸取错
误的送料器时，将显示在图 8. 2-23 重试列表显示 （供应设备信息）中。
如果没有未吸取、未贴片的情况时，则没有错误显示。

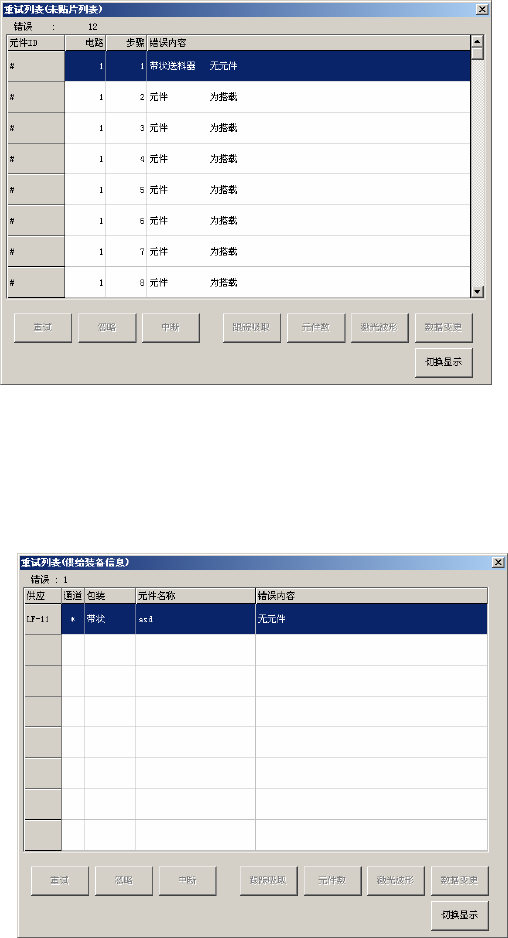

图 8. 2-22 重试列表显示 （未贴片列表）
8. 2. 9. 2 供应设备信息
生产结束后，选择菜单栏的［工具］→［重试列表］→［供应设备信息］，可显示重试列表
(供应设备信息) 。最多可显示 80 件。图示如下。
图 8. 2-23 重试列表显示 （供应设备信息）
8-39
第 8 章 生产
8. 2. 10 生产中的重试列表显示
重试列表 (未贴片列表)的功能：提供生产中发生的错误情况，用以判断是否继续生产。
示例如下。

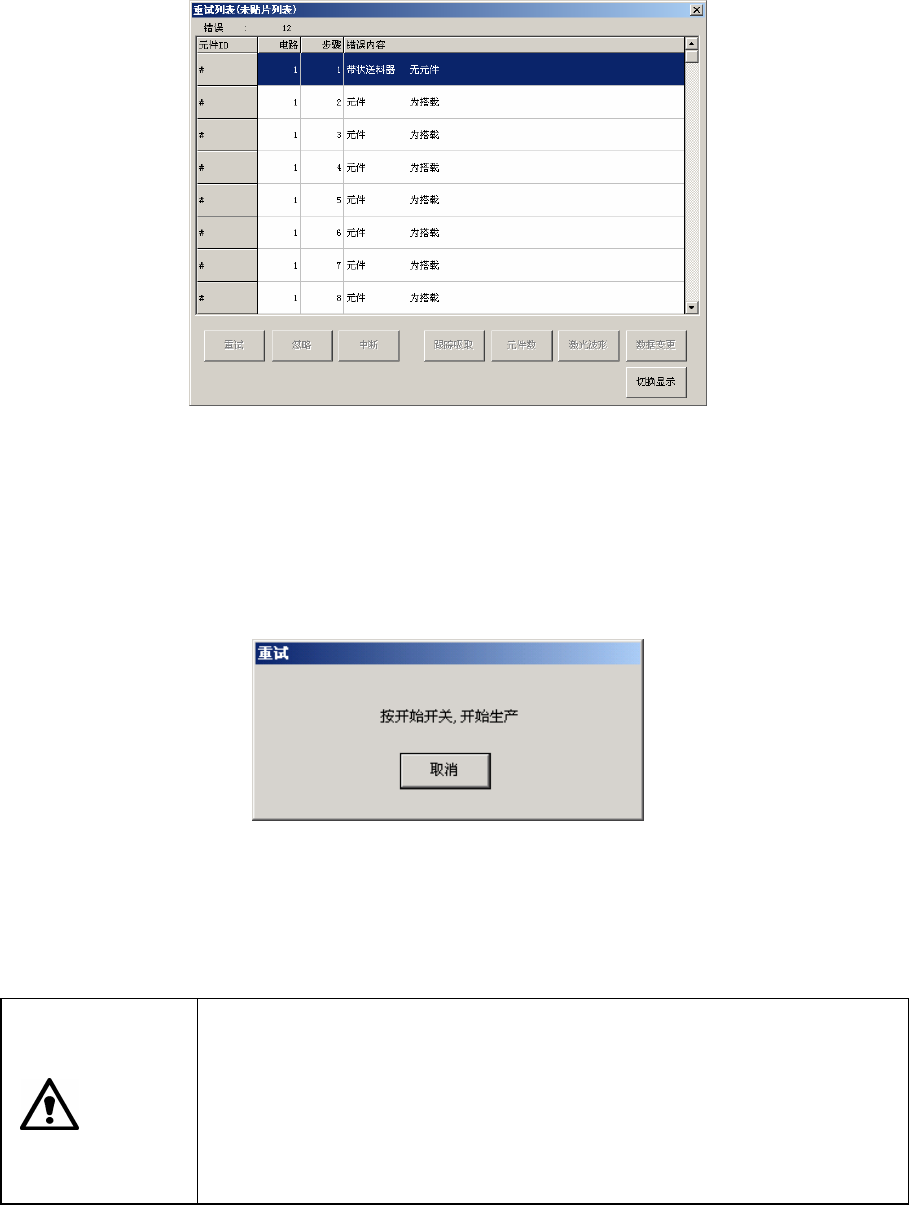

图 8. 2-24 生产中重试列表显示 （未贴片列表）
画面配置 8 个按钮，用于控制此后的生产状态。
各种按钮的功能如下。
(1) 重试
选择[重试]后，显示如下对话框。
图 8. 2-25 选择重试时的对话框显示
对话框显示时，按<START>开关后，可从发生错误的元件开始继续贴片生产。这时，对用完
元件的供应设备，自动进行补满处理。
如按下对话框的 [取消]按钮，则退回到重试列表的画面。
注意
选择[重试]再按<START>开关后，贴片头立即移动，开始生产。
为避免伤害人身，设备运行过程中切勿将手伸入设备内部，也不要将脸和头
部靠近设备。
在按<START>开关前，务必确认设备内部无人作业。
在按<START>开关前，请确认设备的运行不会给设备附近的人造成危害。
在按<START>开关前，请确认没有安装、或放置会防碍设备内部各项运行的
物体(调整工具等)。
8-40
