第 6 章 编辑辅助功能
6.3.1 优化
执行优化。
图 6.3-3 [ 优化 ] 命令选择示例
优化，因对选项和元件供应数的设定不同，效果会有较大差异。充分理解选项的功能
和元件供应数，控制得当，可以输出最佳效果。
◇选择菜单的[优化(O)]、[优化(G)]后，会显示下列[优化]对话框。
图 6.3-4 [ 优化 ] 对话框
6-38
第 6 章 编辑辅助功能
◇对话框由有关优化的各选项和按钮构成。
表 6.3-4 优化选项的种类
选项的种类 用 途
分配 设定分配吸嘴和吸取数据时可参照的优化选项。
区域 设定可安排供料器的区域。
供料器安排 设定供料器安排的选项。
贴片顺序 设定改变贴片顺序的选项。
不间断运行 设定不间断运行以及设定主/从。
FX 选项 设定 FX 系列特有的选项。
表 6.3-5 共同的按钮
按钮的名称 功 能
运行 按[优化]对话框指定的选项执行优化。
确定 使优化选项的变更内容有效，关闭本对话框。
取消 使优化选项的变更内容无效，关闭本对话框。
表 6.3-6 各选
项内的按钮
按钮的名称 功 能
作为默认值保存
将优化对话框的设定内容作为默认值注册下来。
在新建程序时作为默认值使用。
默认值 返回到出厂时的标准设定。
6-39
第 6 章 编辑辅助功能
6.3.1.1 执行优化
开始执行优化时，请选择[优化]对话框中的[运行]按钮。按钮后，弹出下列对话框，
显示各种优化选
项的设定状况，请确认画面上的项目。
按下[确定]开始优
化

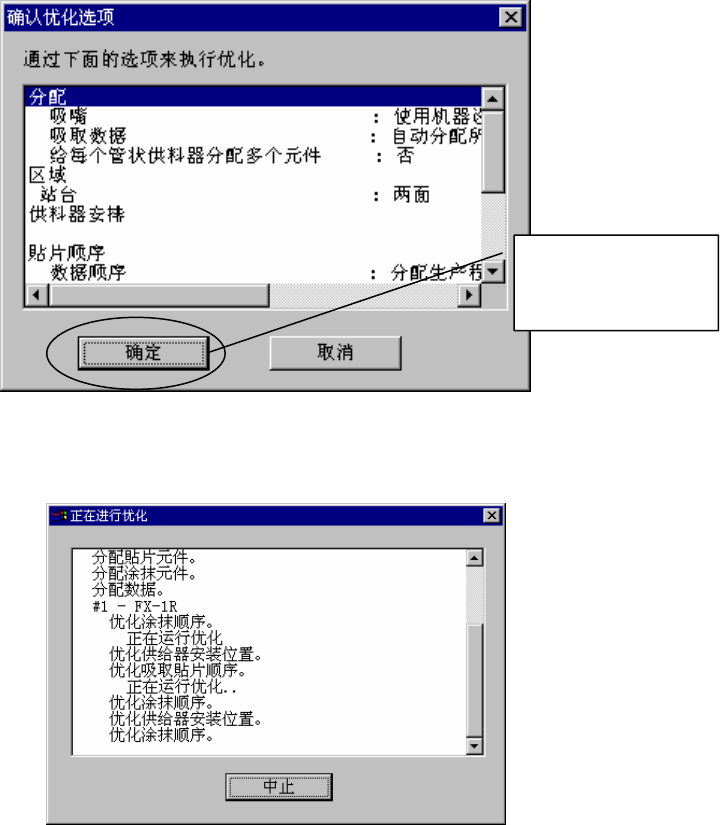

图 6.3-5 [确认优化选项] 对话框
按下[确定]后开始优化。执行优化过程中，会出现下列对话框。
图 6.3–6 [正在进行优化] 对话框
优化正常结束后，[正在进行优化]的对话框自动消失。
若发生错误，会显示错误提示。
6-40
