第7章 生产准备
7.4 调整传送轨道宽度
7.4.1 手动调整（标准）时
本装置若未安装自动宽度调整（AWC，选购项），可打开生产程序文件进行中心传送带（center
buffer， “中心缓冲”、或“中心传送带”，下同）宽度的自动调整（但只限于中心传送带）。
现就如何操作 HOD 调整中心传送带宽度，以及如何调整传入传送带、传出传送带问题，说明如下。
7.4.1.1 步骤 1 中心传送带
使用 HOD 调整中心传送带的方法，可按照第 10 章手动控制的说明进行操作，现在，对下图的
[生产]→[生产支援]→[简易准备]调整方法，进行说明。
1. 启动[生产]。
2. 从菜单中选择[生产支援]→[简易准备]。

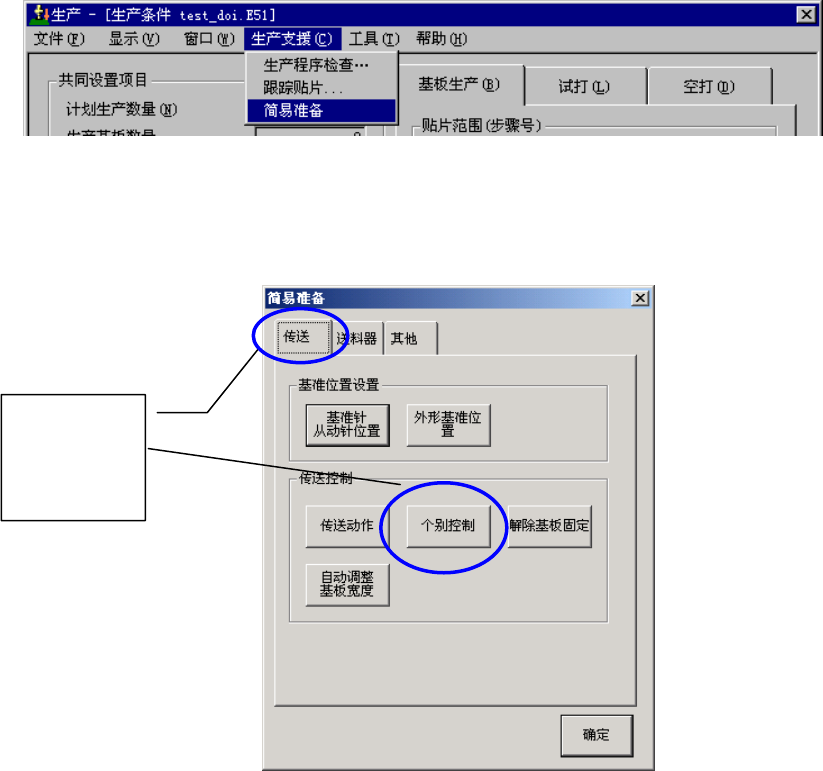

图 7.4-1 选择[简易准备]
3. 中心传送带的传送基准轨道宽度与传入、传出传送带的宽度不一致时，从简易准备画面
中选 [传送]→[个别控制] 。
在[传送] 标签
中选择[个别
控制] 按钮
图 7.4-2 选择个别控制
7-3
第7章 生产准备
4. 选择[个别控制]后，显示下图[个别控制传送]画面。

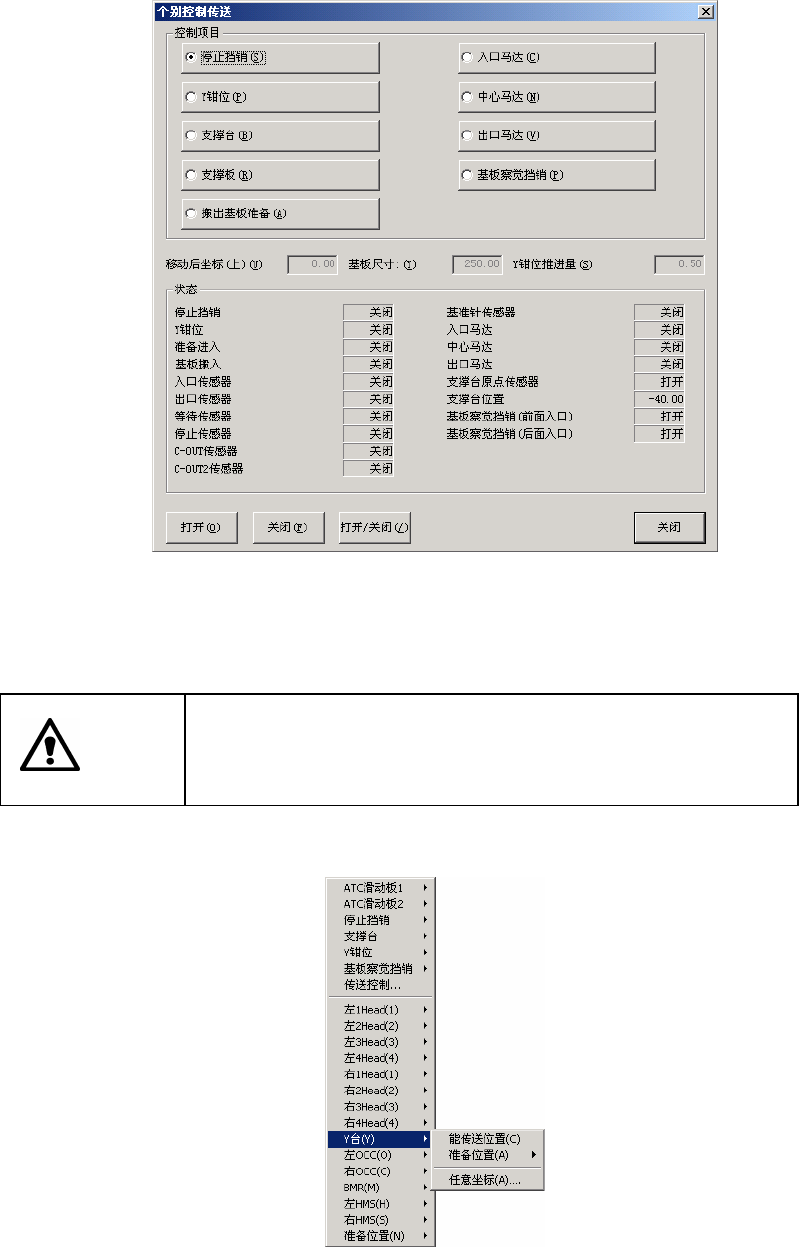

图 7.4-3 个别控制传送画面
单击鼠标右键，或按下[F9] 键后，显示以下弹出菜单。
选择[Y 台]→[能传送位置]，执行。
注意
按上述说明操作后，Y 台开始运行。
切勿将手伸入装置内部
，脸和头也不要靠近。运行前请确认传送
动作部位没有阻碍物体。
确认中心马达（中心传送带）移动到“能传送位置”后，关闭[个别控制传送] 对话框。
图 7.4-4 控制菜单
7-4
第7章 生产准备
5. 在简易准备的[传送]标签页面上，选择[自动调整基板宽度]选项。
6. 显示如下图的[自动调整基板宽度] 对话框。

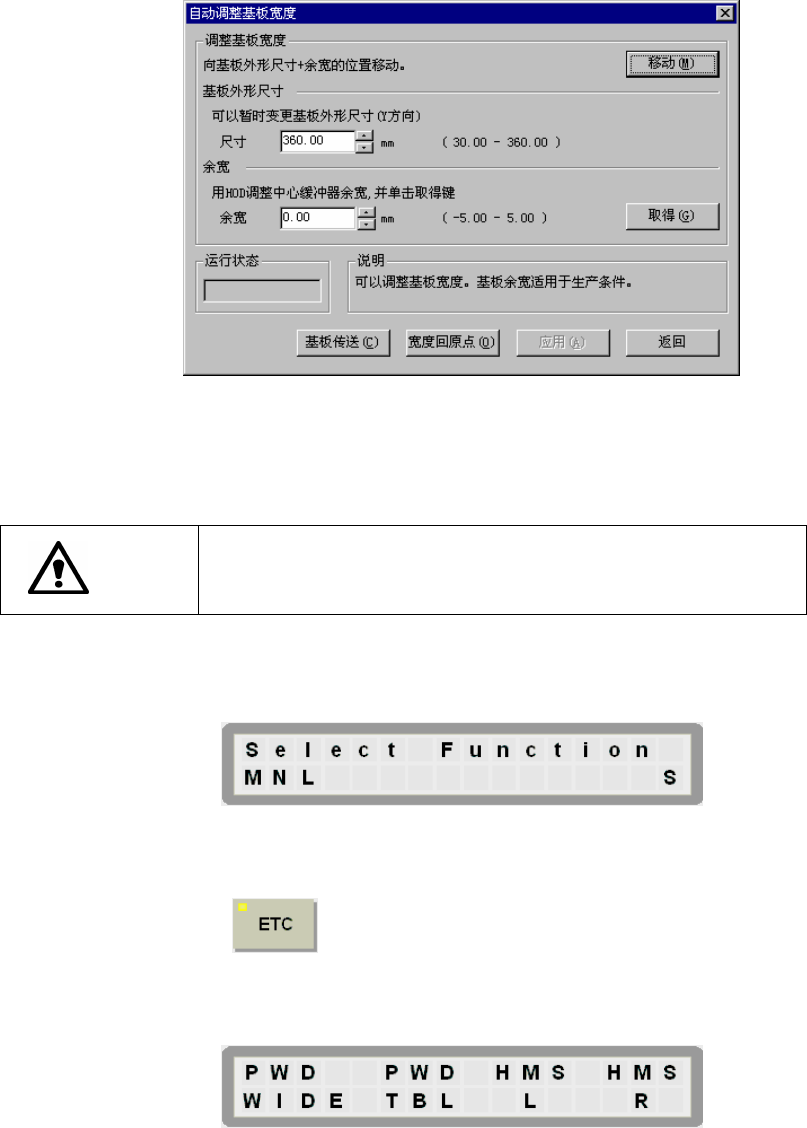

图 7.4-5 自动调整基板宽度
7.
用 HOD 调整中心传送带（调整中心缓冲器）余宽。
在自动调整基板宽度画面显示的状态下使用 HOD。操作步骤如下。
注意
为防止人身伤害，在 HOD 操作中切勿把手伸进装置内部，脸和头
部也不要靠近。
① HOD 初始画面
图 7.4-6 HOD 初始画面
按 HOD 的 键。HOD 画面显示变为②。
② ETC 选择画面
图 7.4-7 HOD 的 ETC 选择画面
7-5
