第 9 章 机器设置
9.4.2.11 坏板标记读入器
选择菜单栏中的[设置各组]-[坏板标记读入器]后，便会显示出以下的坏板标记读入器对话框。
选择坏板标记检查单元，是使用摄像机、还是使用坏板标记读入器。无论选择哪种，坏板标记
的颜色与基板的颜色难以区别时，需要进行取得阈值和传感器敏感度的设置。
选择 [摄像机]时的状态
[设置 OCC 坏板标记阈值]为有效
选择了[传感器]时的状态
[自动检测临界值]为有效

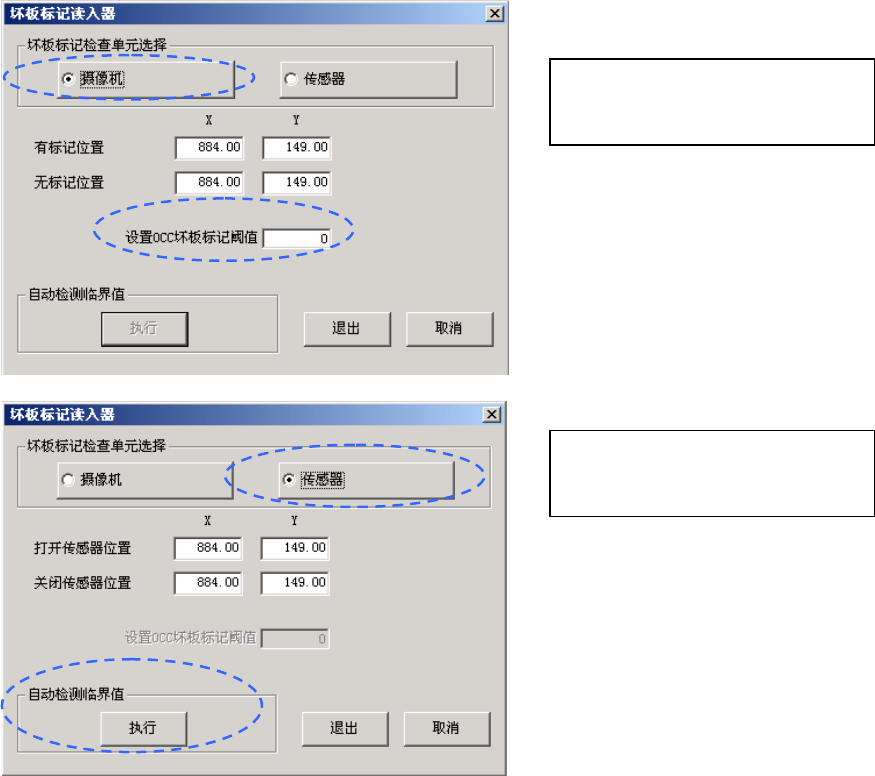

图 9.4-28： 坏板标记读入器对话框
9-40
第 9 章 机器设置
(1) 设置项目
在[坏板标记读入器]设置对话框中的设置项目如下。
表 9.4-25： 设置项目（摄像机时）
No. 项目 设置的内容
1 有标记位置 坏板标记的中心位置的 X 坐标、Y 坐标
2 无标记位置 无坏板标记的位置（基板上面）
3 设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
表 9.4-26 设置项目（传感器时）
No. 项目 设置的内容
1 打开传感器位置 传感器打开位置
2 关闭传感器位置 传感器关闭位置
3 自动检测临界值 传感器检测级别阈值
(2) 设置方法
① 选择[摄像机]时
使用 HOD，通过摄像机示教输入，或直接从键盘分别输入。
不论输入光标在 X 或 Y 任何一方，都可同时取得并反映 X、Y 值。
把焦点对准 OCC 坏板标记阈值设置，用 HOD 的 CAMERA 键进行示教。
② 选择[传感器]时
使用 HOD，通过摄像机示教输入，或直接从键盘分别输入。
不论输入焦点在 X 或 Y 任何一方，都可同时取得并反映 X、Y 值。
输入 XY 位置后自动进行临界值示教。
执行操作
① 选择[摄像机]时的 OCC 坏板标记阈值设置的操作
把焦点放在设置 OCC 坏板标记阈值编辑框上，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，进行检测框（左上、右下）的设置。
用 HOD 的方向键变更检测框的尺寸，按 ENTER 确定。

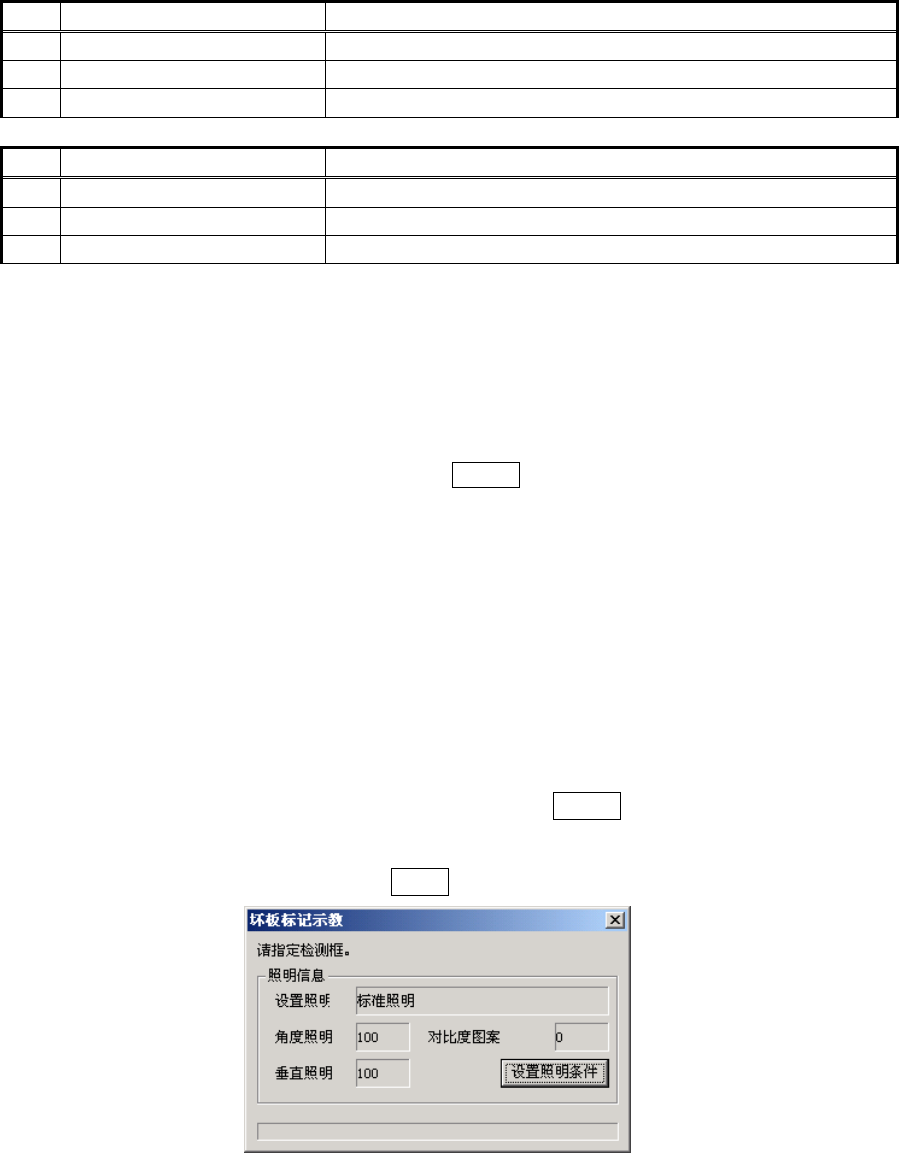

图 9.4-29：OCC 坏板标记识别示教（检测框）画面
