第 16 章 维护 16-29 16.4.7 支撑台 请在 6 处*标记的滚珠丝杠轴上全面涂抹润滑脂。 用手抬起支撑台从两侧涂抹 。 2 个侧梁整个都要涂抹润滑脂。 图 16.4-9 支 撑 台 16.4.8 弹性导向轴 弹性导向轴两端要涂上润滑脂，从端点起涂约 12mm 长。 （与弹性支架接触的部分） 图 16.4-10 弹性导向轴 注意 除 6459N 润滑脂之外，请勿涂抹其他润滑脂。 如果和不同的润滑脂混 用，润滑脂会发生分离滴落…
第 16 章 维护
16-28
16.4.6 滚珠丝杠和直线导轨（贴片头部分）
请在「滚珠丝杠①」和「直线导轨③」的轨道上涂抹薄薄一层润滑脂 (C 润滑脂)。
请在「花键轴②」上涂抹薄薄一层润滑脂(C 润滑脂)。
难涂润滑脂的地方（特别是隐藏在直线导轨内的轨道面），请用附件润滑脂棒涂抹。
将 Z 轴上下滑动让润滑脂涂抹均匀，为防止飞散，请擦掉多余的润滑脂。
グリスバー
图 16.4-8 润滑脂涂抹位置
①滚珠丝杠
②花键轴
③直线导轨
注意
请不要涂抹(C 润滑脂)以外的润滑脂。
如果掺合不同的润滑脂，润滑脂会发生分离滴落的现象。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
③
②
①
润滑脂棒
第 16 章 维护
16-29
16.4.7 支撑台
请在 6 处*标记的滚珠丝杠轴上全面涂抹润滑脂。
用手抬起支撑台从两侧涂抹
。
2 个侧梁整个都要涂抹润滑脂。
图 16.4-9 支撑台
16.4.8 弹性导向轴
弹性导向轴两端要涂上润滑脂，从端点起涂约 12mm 长。（与弹性支架接触的部分）
图 16.4-10 弹性导向轴
注意
除 6459N 润滑脂之外，请勿涂抹其他润滑脂。
如果和不同的润滑脂混用，润滑脂会发生分离滴落的情况。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
滚珠丝杠(×6)
侧梁
弹性支架
弹性导向轴（X2）
导轨 RC
第 16 章 维护
16-30

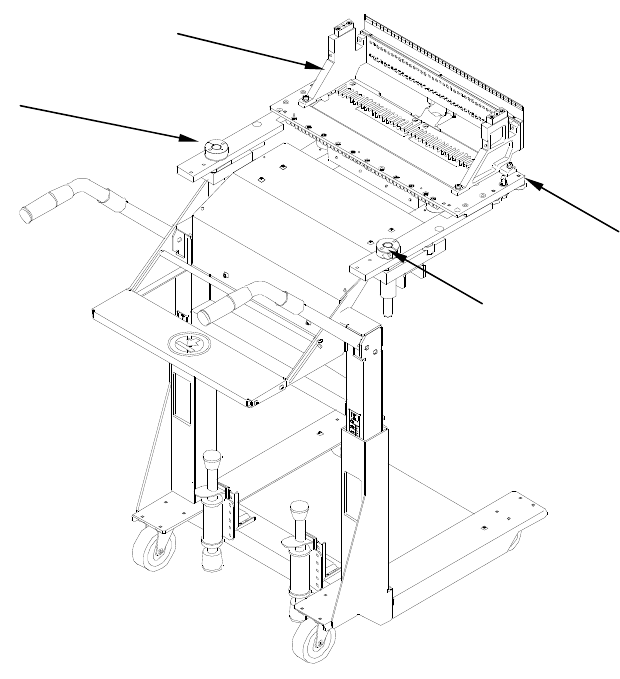

16.4.9 统一更换台（选购项）
请在「台架固定销①」和「导向轴②」处涂抹润滑脂。
图 16.4–11 统一更换台
① 台架固定销
② 导向轴
①
②
②
①
