第 9 章 机器设置
9.4.2.5 元件废弃位置
选择菜单栏的[设置各组]-[元件废弃位置]后，显示如下图的[元件废弃位置]设置对话框。

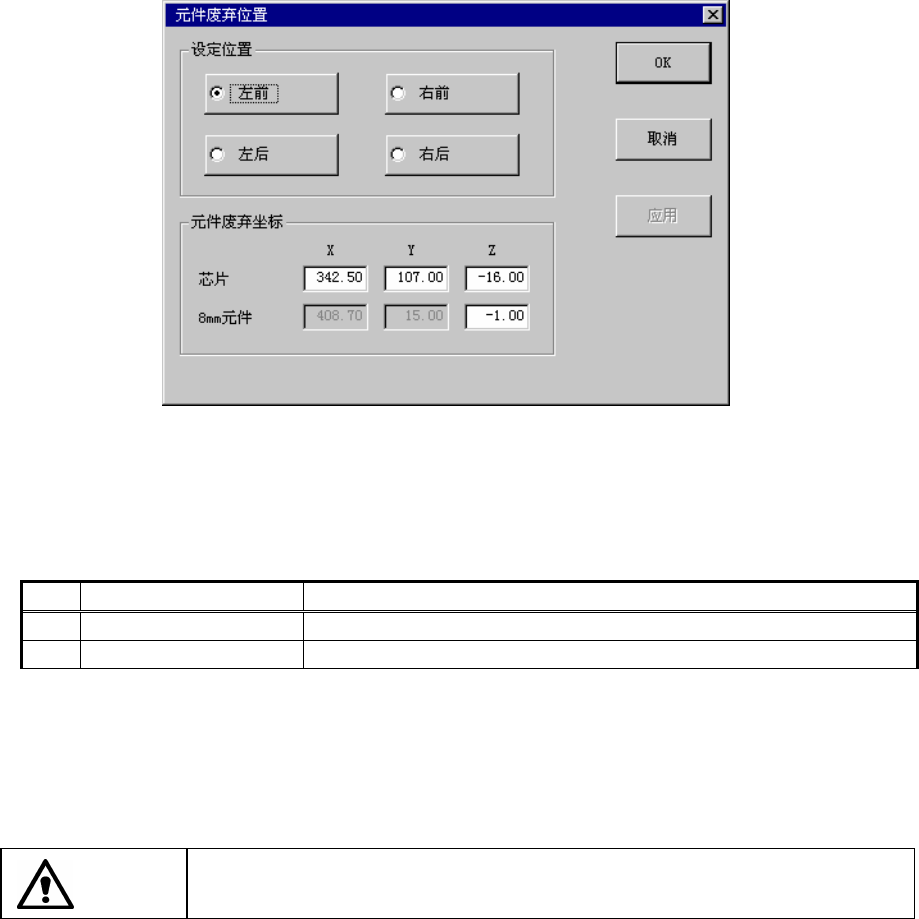

图 9.4-16： 元件废弃位置设置对话框
(1) 设置项目
在[元件废弃位置]设置对话框中的设置项目如下。
表 9.4-9 设置项目
No. 项目 设置的内容
1 芯片 (X、Y、Z) 芯片元件的废弃位置
2 8mm 专用 (Z) 8mm 带状送料器元件专用的废弃位置
(2) 设置方法
• 用 HOD 通过示教输入。此时，不论输入光标在 X 或 Y 任何一方，都将同时取得并反映 X、Y 值。
对 Z 进行示教时，输入光标必须在 Z 上。
8mm 专用位置的 Y 坐标为软件控制。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
注意
• 也可以选择用单选框按钮选择废弃箱的位置，直接从键盘上分别输入 X、Y、Z 坐标。
9-23
第 9 章 机器设置
9.4.2.6 贴片头待命位置
选择菜单栏中的[设置各组]-[Head 待命位置]后，会显示下图的[Head 待命位置]对话框。

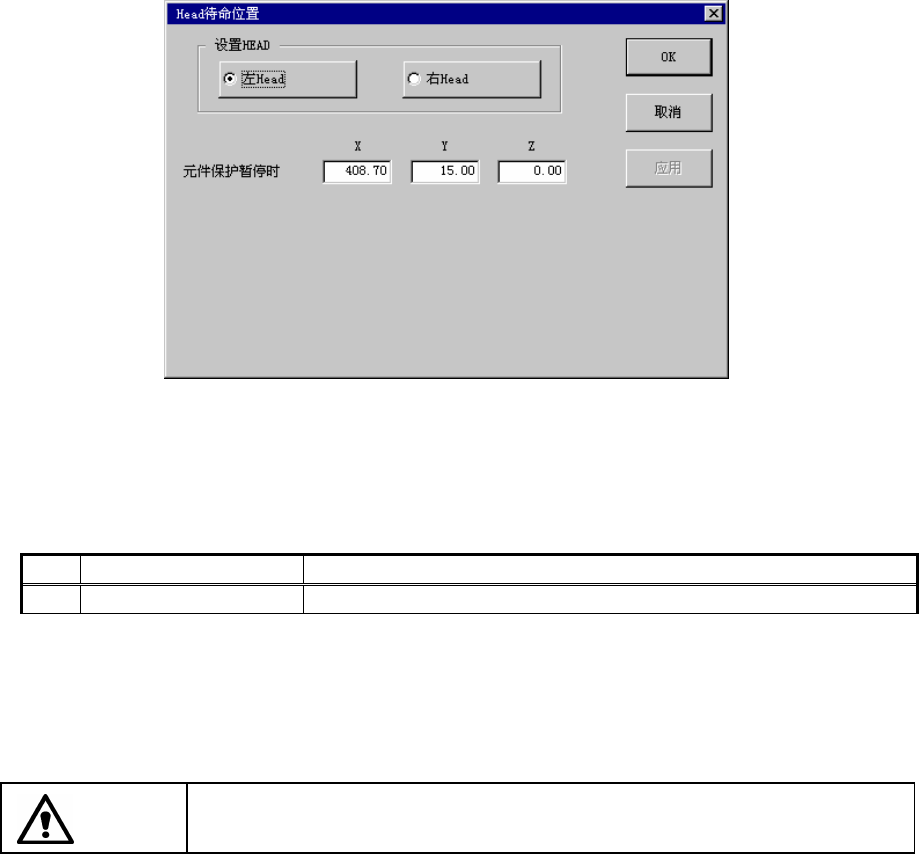

图 9.4-17：贴片头待命位置对话框
(1) 设置项目
在[贴片头待命位置]对话框中的设置项目如下表。
表 9.4-10： 设置项目
No. 项目 设置的内容
1 X、Y、Z 元件保护暂停位置
(2) 设置方法
• 用 HOD 通过示教输入，此时，不论输入光标在 X 或 Y 任何一方，都将同时取得、反映 X、Y 值。
对 Z 进行示教时，输入光标必须在 Z 上。
为防止人身伤害，操作 HOD 中，切勿将手伸向设备内部，脸、头也不要靠近设备。
注意
• 也可以直接从键盘上分别输入 X、Y、Z 的坐标值。
9-24
第 9 章 机器设置
9.4.2.7 使用单元
选择菜单栏中的[设置各组]-[使用单元]后，会显示下图的[使用单元]设置对话框。

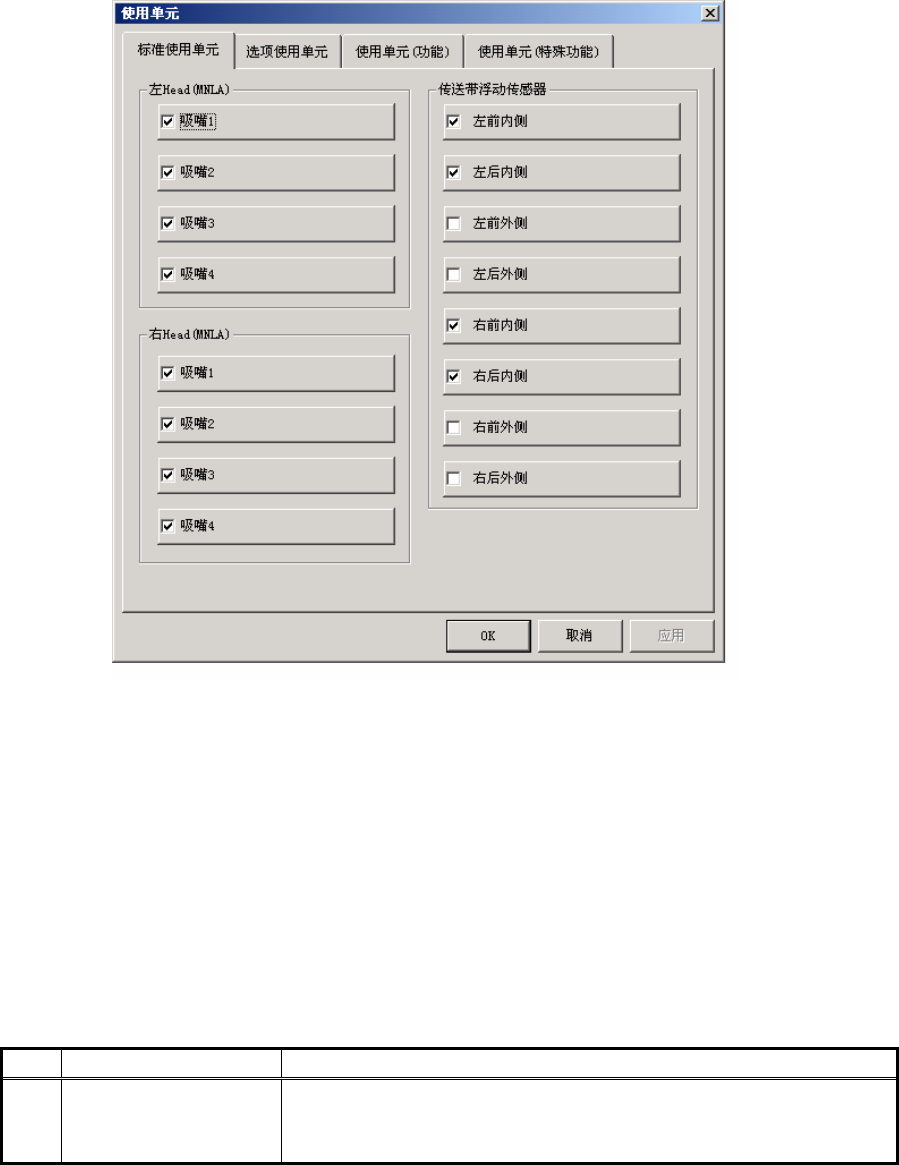

图 9.4-18： 设置标准使用单元对话框
可单击各标签，设置[标准使用单元]、[选项使用单元]、[使用单元（功能）]、
[使用单元（特殊功能）]。
标准使用单元
(1) 设置项目
在[标准使用单元]中的设置项目如下表。
表 9.4-11：设置项目
No. 项目 设置的内容
1 标准使用单元 使用/不使用单元
万一单元发生故障，如果在本项目中设置为“不使用的单元”，则可
在不变更生产程序数据的情况下，执行吸取贴片。
为完成生产程序的贴片，需要上述所指定的“不使用”单元时，有关的贴装状况，请参见「表
9.4-12 设置为“不使用”时的贴装」。
9-25
