第 6 章 编辑辅助功能
6.3.4 元件供应数
指定优化时可以分配的元件供应数量。
使用复数元件，可提高生产效率。

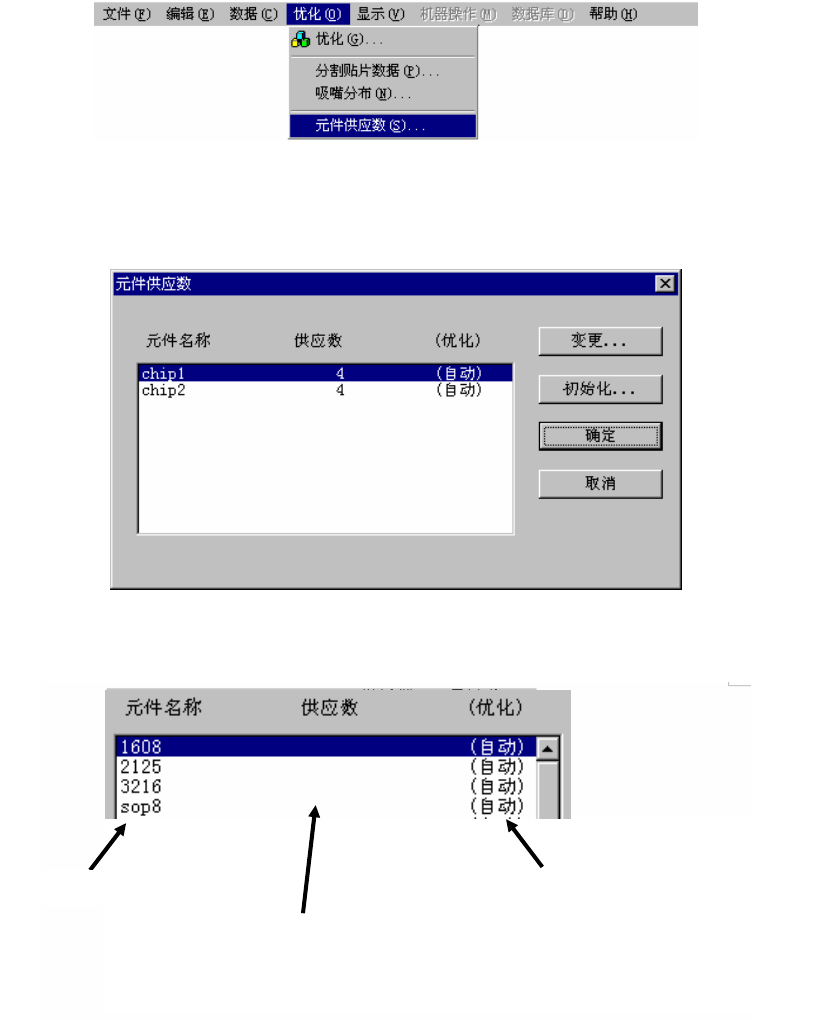

图 6.3–23 选择元件供应数
选择[元件供应数(S)]后，出现下列对话框。
图 6.3–24 元件供应数对话框显示例
[元件供应数]对话框显示的详细内容如下。
程序里有的元件名
·表示优化时自动设定供料器数。
·手动分配设定时，为（--）。
显示优化输出的供料器数。或
手动分配设定的供料器数。
图 6.3–25 元件供应数 对话框详情
6-50
第 6 章 编辑辅助功能
设定后，
按下[确定]按钮：取得设定内容，结束[元件供应数]对话框。
按下[取消]按钮：取消设定内容，结束[元件供应数]对话框。
以下就[变更]及[初始化]部分，进行说明。
6.3.4.1 变更元件供应数
在[元件供应数]对话框选择变更的元件行，按下[变更]按钮，或双击元件行。
出现如下对话框后，请输入供应数。

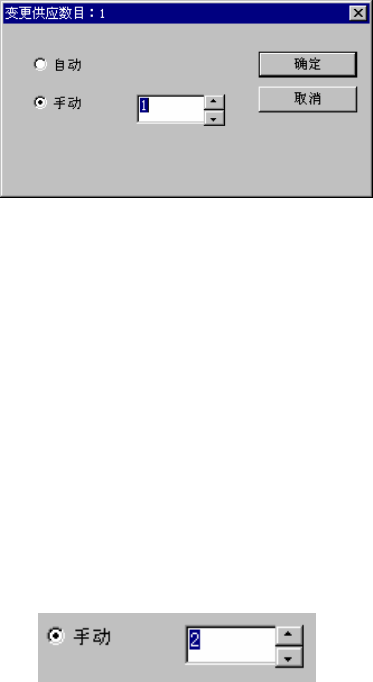

图 6.3-26 [变更]元件供应数对话框例
[自动]
将指定的元件供应数量设为自动。优化时，以可使用的资源数量为上限（吸嘴
和供料器数量）对供料器数量进行优化。可使用的元件卷盘数量视为无限。
[手动]
手动变更供应数量。优化时，指定安排供料器供给数量。未分配贴片点的供料
器将被删除，因此可能出现供应数量比指定的少的情况。
选择编辑框后直接从键盘输入供应数量、或用编辑框旁边的[箭头] 按钮设置
供应数量。
图 6.3-27 [手动]设定元件供应数量示例
6-51
第 6 章 编辑辅助功能
6-52
6.3.4.2 初始化
初始化是把元件供应数设定为自动、或最小化。选择[初始化]后，出现下列对话框。
选[自动]时，可设定上限。（默认值为 8 ）
图 6.3-28 [手动]设定元件供应数示例
自动 所有的元件供应数自动进行初始化，内容自动变更。
最小化 所有的元件供应数，分别根据各元件吸取数据数的总数进行初
始化。
确定 将设定反映到[元件供应数]对话框。
取消 取消设定。
