第 6 章 编辑辅 助功能 （3-3）一致性检查内容---- 错误条件 数据种类 项目 错误条件 检查一个站台上的 最大元件数 超过可吸取的元件最大数量限度时 吸取数据 吸取位置 根据 现 有生产线的构成，计算出各元件的吸取位 置，检查吸取点是否在轴移动范围内 。 6-33
第 6 章 编辑辅助功能
（3-2）一致性检查内容的错误条件
数据种类 项目 错误条件
定心 未设定出一个可以贴片的定心方式时
元件尺寸 设定的元件数据外形尺寸不能处理时
＜错误条件＞
检查芯片站立
元件数据
选项
生产程序的元件数据设定有检查芯片站立，但设备本身不
能使用[检查芯片站立]时。
贴片头
（激光定心时）
生产程序的元件数据设定了 MNLA 定心，但在安装本设备
时设定为全部 MNLA 贴片头不可使用时。
预旋转角度
（激光定心时）
预旋转角度（A）不是 0º ≦ A < 45º时
吸取数据的
使用·未使用
在本设备存在实际贴片数据时，与检查相关的吸取数据全
部设定为未使用时
检查吸取位置偏移量 在生产程序中指定使用吸取位置偏移检查功能，而站台上
检查吸取位置偏移量功能为不可使用时
夹持吸嘴
夹持量
X 方向设定为 0 以外时
夹持吸嘴
吸取时角度
设定为 0、90、180、270 以外的角度时
FX-1/1R 元件高度
0＜H≦6mm ○
6＜H≦12mm
12＜H≦20mm
20＜H≦25mm
FX-1R
FX-1/1R
0402 元件
元件尺寸
对应功能
L＜0.25mm
0.25≦L≦
26.5mm
○
26.5＜L≦
50mm
0.1≦L≦
26.5mm
○
激光定心元件的
FX-1/1R
对角线长度
30.7mm 以下 ○
30.7～47mm
6-32
第 6 章 编辑辅助功能
（3-3）一致性检查内容---- 错误条件
数据种类 项目 错误条件
检查一个站台上的
最大元件数
超过可吸取的元件最大数量限度时 吸取数据
吸取位置 根据现有生产线的构成，计算出各元件的吸取位
置，检查吸取点是否在轴移动范围内。
6-33
第 6 章 编辑辅助功能

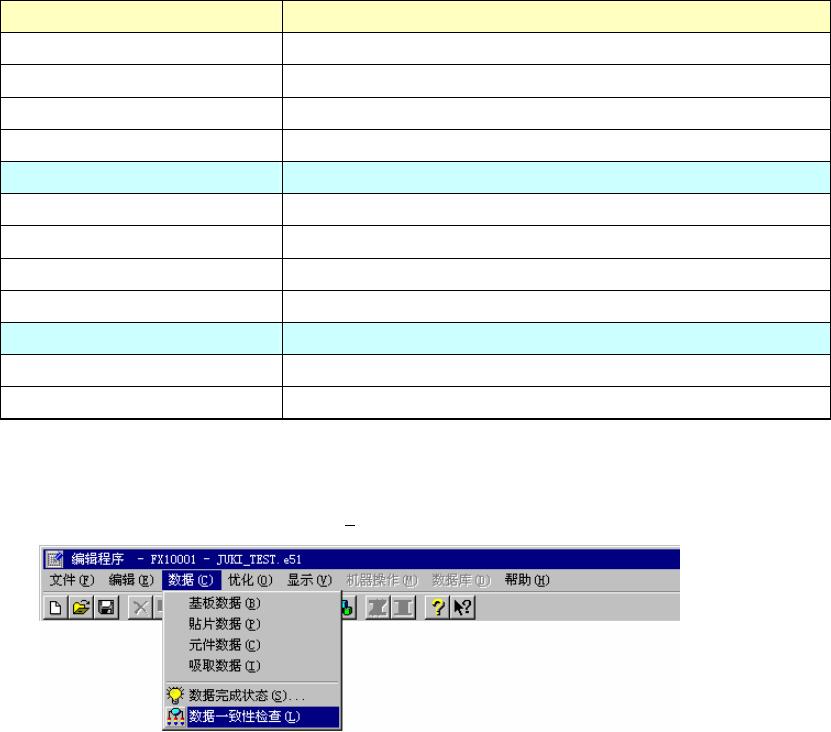

(4) 在生产程序数据内进行输入时的检查
输入时检查下列项目。
分类 错误内容
基板数据 电路超出基板
基板数据 BOC 标记超出范围
基板数据 坏板标记超出范围
贴片数据 重复输入元件 ID
贴片数据／基板数据 检查贴片点超出基板及电路
贴片数据 IC 标记超出范围
贴片数据 检查标记数据的设定数
元件数据 检查元件种类和定心的一致性
元件数据 检查贴片/指定的涂层是否一致
元件数据／吸取数据 检查元件高度的范围
吸取数据 检查包装代码的重复
吸取数据 检查送料器通道号和管状种类的一致性
6.2.2.1 启动
从菜单调出时，选择［数据(C)］→［数据一致性检查(L)］。
图 6.2-3 选择 [数据一致性检查]
◇ 如果未读取文件，无法执行数据一致性检查。
6-34
