第 1 章 设备概要
1.7.5 X,Y,Z,
θ
，Y台轴的说明
本设备中，下列 5个轴（X、Y、Z、
θ
、Y 台）均为数控轴。
1)X、Y 轴
设备的左右方向为 X，前后方向为 Y，以0.01mm为单位，表示为 X＝○○○.○○mm， Y
＝○○○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标自动变更，无需刻意
分开使用。
2)Z 轴
显示高度， 以0.01mm为单位，表示为 Z＝○○.○○mm。夹紧基板时基板表面(不使用夹具)
为 0，上升方向为＋。
3)
θ
轴
显示贴片头的旋转角度，以0.05°为单位，表示为 A＝○○.○○。
以逆时针旋转为正值。
4)Y 台轴
Y 台轴，是中心缓冲（中心传送带）（Y 台）夹紧和固定基板后，确定其在 Y 向位置的轴。

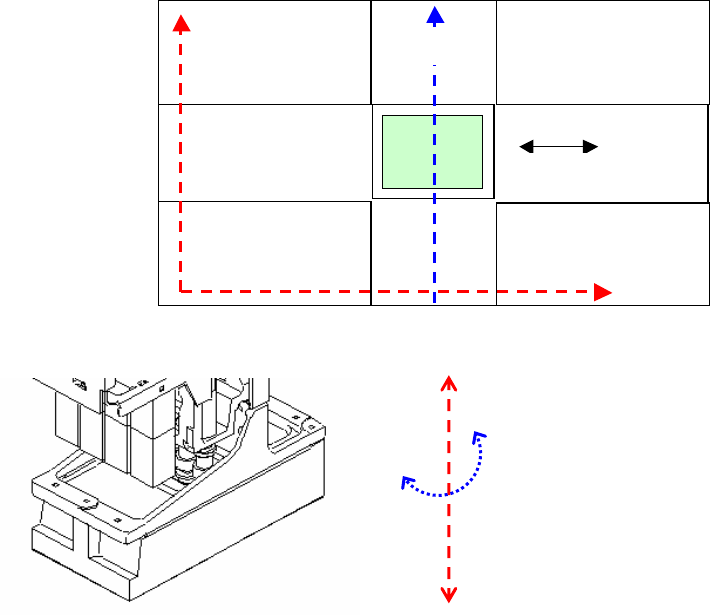

各轴的关系如下图所示：图0-8 为 X、Y、Y 台关系，图 1.7-9 为 Z、
θ
轴关系。
Y テーブル軸
基板
X 軸
Y 軸
搬送方向
Y 台轴
传送方向
图 1.7-8 各
轴关系图 (X、Y、Y 台)
Z
轴
θ
轴
图 1.7-9 各轴关系图 (Z、
θ
)
1-32
第 1 章 设备概要
1.8 与外部设备的接口
1.8.1 配置

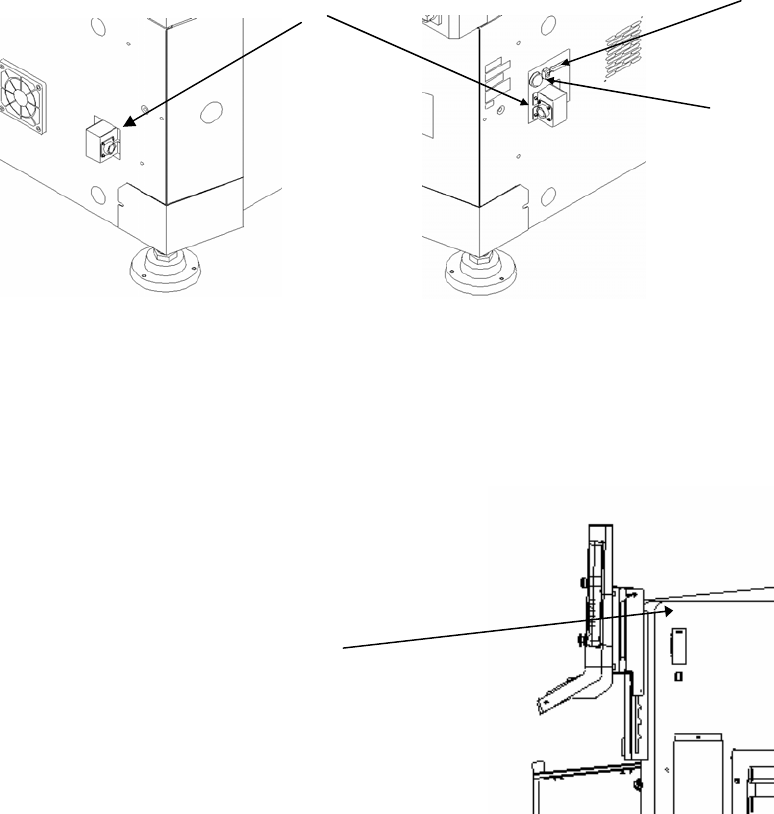

① 是主机与其他设备联机使用时，与其他设备连接信息用的接口（14 针），用于传输 Ready
Out（Ready In）信号。传送方向“左→右”、“右→左”方向相反时，[Ready Out]（或
[Ready In]）的接口针配置位置相反。
② 为标准 Centronics 打印机接口（Dsub 25 针）。
③ 为以太网接口（模块接口 8 针）。
②
③
①
主机左侧 主机
右侧
④ 为手控操作盘（HOD）用接口（36 针）。
④
主机右侧面
1-33
第 1 章 设备概要
1.8.2 电路接口
1.8.2.1 电路信号的种类与意义

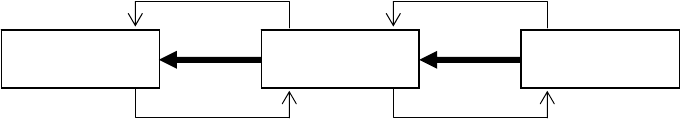

图 1.8-1 “电气信号连接概念图”，是贴片机与对象设备连接电气信号的概念图。在下图
里贴片机与上游设备间的电气信号为①②，主机与下游设备之间的电气信号为③④。
a)电气信号①称为输入信号要求搬出 (或 Board available in)，即收到上游设备要求搬出印
刷基板的信号。
b)电气信号②称为输出信号许可搬出(或 Ready out)，即向上游设备发出许可搬出印刷基板的
信号。
c)电气信号③称为输出信号要求搬出(或 Board available out)，是向下游设备发出要求搬出
印刷基板的信号。
d)电气信号④称为输入信号许可搬出(或 Ready in)，是收到下游设备许可搬出印刷基板的信号。
③ ①
下游设备 贴片机 上游设备
④ ②
图 1.8-1 电器信号连接概念图
1-34
