第 16 章 维护
16-19
16.3.6 ATC
①ATC 底座 ⑤速度控制器
②滑动板 ⑥ATC OPEN 传感器
③ATC 底座板 ⑦ATC CLOSE 传感器
④气缸 ⑧吸嘴

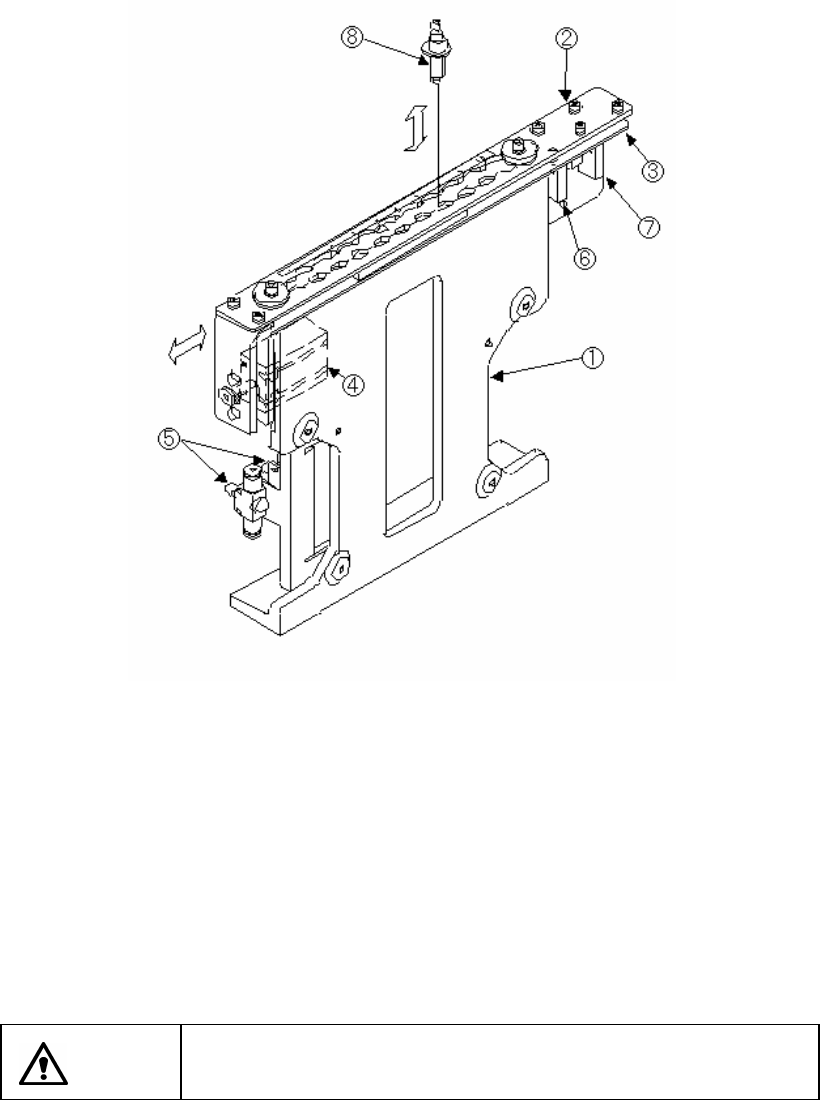

图 16.3-9 ATC（FX1）
在「滑动板②」上面若附着芯片和脏物时，可能影响吸嘴的正常安装、拆卸，所以请使用浸有酒
精的棉纱进行清除。
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
第 16 章 维护
16-20
16.3.7 送料器台架
在送料器台架上安装带状送料器等送料器之前，请干擦，不要有垃圾和异物。
请确认在「安装板 B③」下面没进入异物。
有芯片元件等异物时，请用清扫机等进行清洁。
⑥

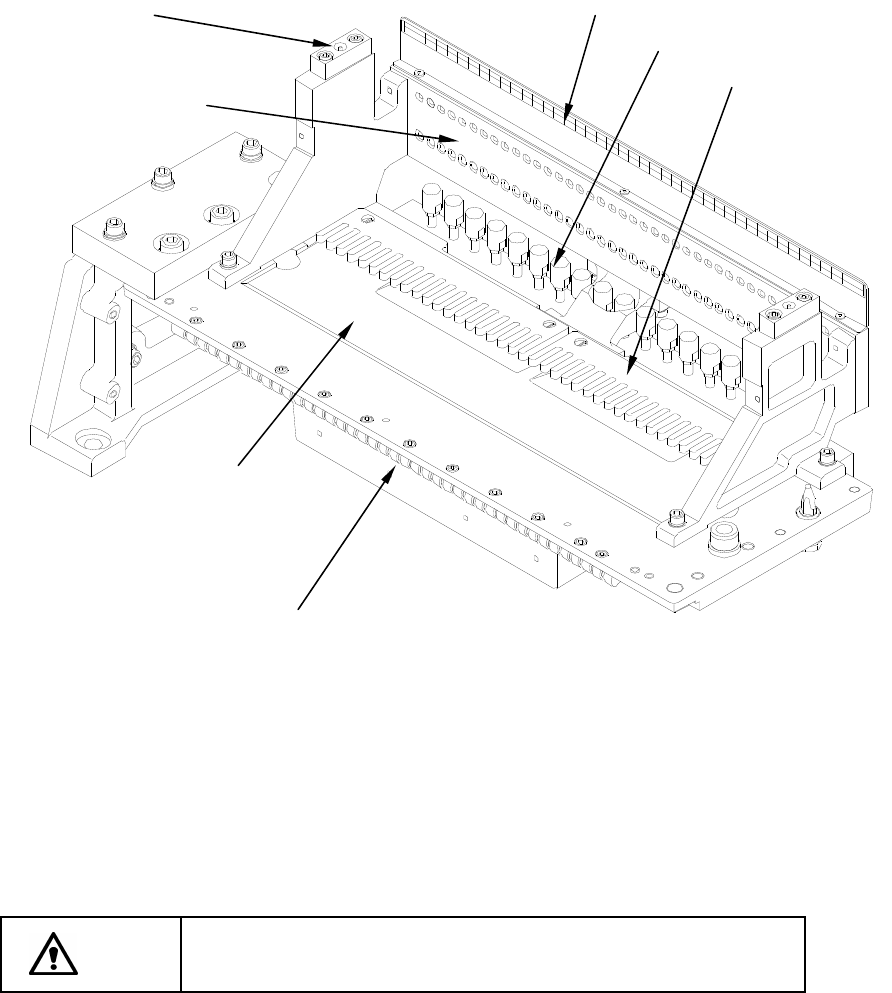

图 16.3-10 送料器台架
①送料器台架 ⑤驱动气缸
②安装板 ⑥位置标识
③安装板Ｂ ⑦台架标记
④锁定杆
危险
为了防止意外启动造成的事故，请在关闭电源后再进行操作。
②
⑦
⑤
③
④
①
第 16 章 维护
16-21
16.3.8 统一更换台（选购项）
在送料器台架上安装送料器之前，请除去脏东西和异物。
¾ 请确认在「 安装板 B ②」下面没有异物进入。
¾ 请确认在「台架固定销③」（两侧）附近没有芯片元件等异物。
◆有芯片元件等异物时，请用清扫机等进行清洁。

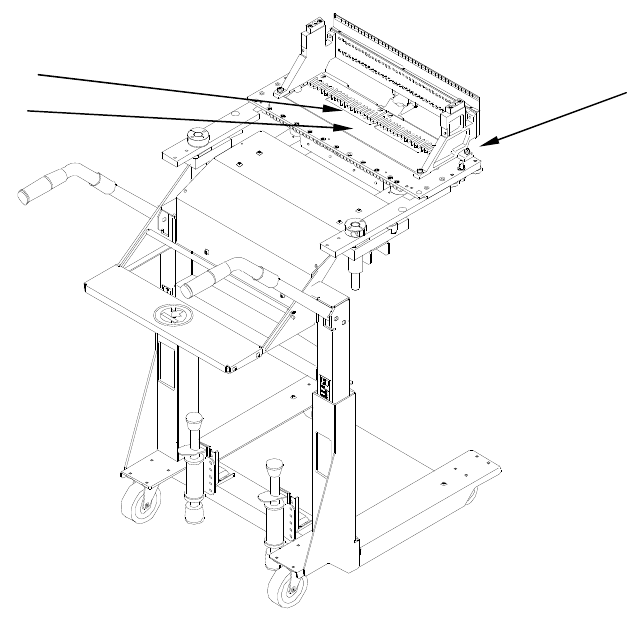

图 16.3–11 统一更换台
① 送料器台架
② 安装板 B
③ 台架固定销
②
①
③
