第 13 章 自动校准 运行测量 ① 在设置的贴片头上安装 500、501、或者 502 吸嘴。 未在 ATC 配置吸嘴时会发生错误。 发生错误时，用[机器设置]的[ATC 吸嘴配置]配置吸嘴。 ② 根据激光传感器调整，测量激光传感器高度。 ③ 测量结束后，操作框中显示如下图的内容。 图 13.2-5 测量结束 要重复测量时单击[确认]，则显示上一个“测量中”画面。 测量其它贴片头时，要从[设定 Head（S）] 中选择贴片头。贴片头变…
第 13 章 自动校准
FX-1：单击▼、或按下 Alt + ↓ 键后，会显示下表，请从中选择。
FX-1R：请用单选按钮选择。

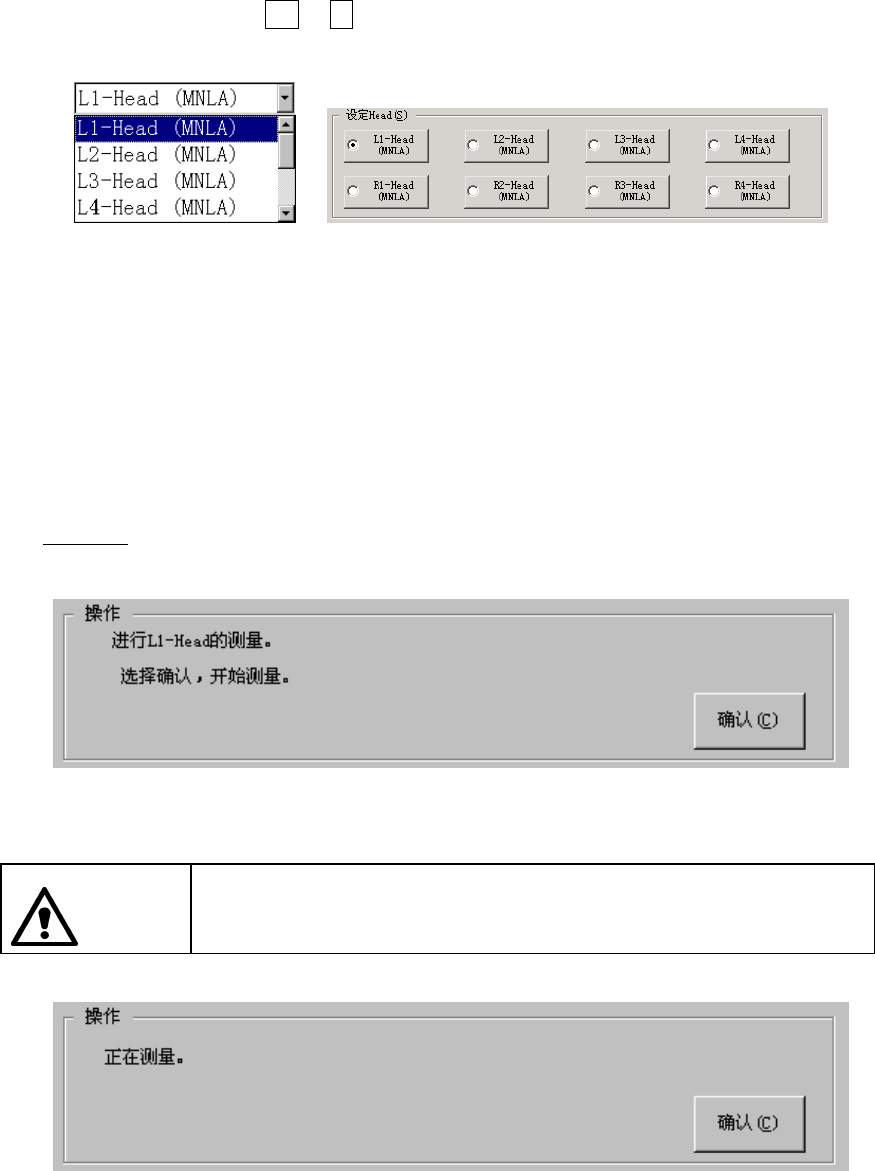

图 13.2-2 设置贴片头（左：FX-1 右：FX-1R）
(2) 测量
对[设定 Head]选择的贴片头（FX-1 从组合框选择，FX-1R 用单选按钮选择），按操作框显
示的指示进行测量。
测量后单击[确定]保持测量值（这时不保存）。
单击[取消]时，测量值无效。
操作方法
按照操作框内的指示操作后，自动得到测量值。
图 13.2-3 确认选择
单击[确认]按钮。安装 500、501 或者 502 吸嘴，自动测量激光传感器高度。
警告
单击[确认]后，轴即开始移动。单击「确认」前，请务必确认设备内部
没有正在操作的人。另外，为防止发生人身伤害，设备运行中，切勿将
手伸入装置内部，或将脸和头靠近装置。
图 13.2-4 测量中
13-5
第 13 章 自动校准
运行测量
① 在设置的贴片头上安装 500、501、或者 502 吸嘴。
未在 ATC 配置吸嘴时会发生错误。
发生错误时，用[机器设置]的[ATC 吸嘴配置]配置吸嘴。
② 根据激光传感器调整，测量激光传感器高度。
③ 测量结束后，操作框中显示如下图的内容。
图 13.2-5 测量结束
要重复测量时单击[确认]，则显示上一个“测量中”画面。
测量其它贴片头时，要从[设定 Head（S）] 中选择贴片头。贴片头变更后回到初始画面。
结束时请单击[确定]按钮。
13-6
第 13 章 自动校准
13.2.2. 吸嘴旋转中心
用激光测量吸嘴旋转中心。
选择菜单中的[设置]→[吸嘴旋转中心]，或者在画面左侧的命令按钮栏中单击[吸嘴旋转
中心]后，显示如下[吸嘴旋转中心]对话框。
选择 L1-Head
（贴片头）
当前吸嘴旋转中心
测量值
确定：保持测量值
取消：测量值无效
显示操作、运
行内容(例：
选择 L1-Head
时)
测量开始、重复
选择 L1-Head
（贴片头）
显示全部贴片头
显示操作、运行内
容（选择对应多个
贴片头）
图 13.2-6 [吸嘴旋转中心] 对话框（上：FX-1 下：FX-1R）
选择[设定 Head（S）]
选择要测量的贴片头：FX-1 从组合框中选择；FX-1R 从复选框中选择。
注意：在[机器设置]的[使用单元]设置中未选中(不使用)的单元，不能选择。
