第 14 章 设备操作信息
14.1.2. 各吸嘴运行信息
14.1.2.1. 各吸嘴运行信息
在菜单栏中选[窗口]→[各吸嘴运行信息]后，显示图 14.1-4 各吸嘴运行信息画面。
表 14.1-2 各吸嘴运行信息的显示内容
No 项目 内容
1 总吸取数 计算每个吸嘴（ATC 编号）的吸取成功次数。
2 警告级别 显示每个吸嘴（ATC 编号）的警告级别。
3 错误级别 显示每个吸嘴（ATC 编号）的错误级别。
4 总贴片数 计算每个吸嘴（ATC 编号）的贴片成功次数。
5 吸嘴交换 计算每个吸嘴（ATC 编号）的吸嘴交换成功次数。
6 吸嘴交换失败 计算每个吸嘴（ATC 编号）的吸嘴交换失败次数。
7 吸取失败 计算每个吸嘴（ATC 编号）的吸取故障次数。
8 重试 计算每个吸嘴（ATC 编号）的吸取重试超限的次数。
9 LA 识别 计算每个吸嘴（ATC 编号）的 LA 识别错误次数。
10 芯片站立 计算每个吸嘴（ATC 编号）芯片站立错误次数。
11 异类元件 计算每个吸嘴（ATC 编号）异类元件错误次数。
12 姿势检查 计算每个吸嘴（ATC 编号）姿势检查错误次数。
13 贴片前元件有无检查 计算每个吸嘴（ATC 编号）在贴片前进行有无元件检查错误次数。
图 14.1-4 各吸嘴运行信息
14-4
第 14 章 设备操作信息
14.1.2.2. 各吸嘴交换次数设置
在菜单栏中选择[数据]→[次数设置]→[各吸嘴]后，显示下图的[交换次数设置]
对话框。更改 ATC 吸嘴配置时，可变更各吸嘴数据。
图 14.1-5 交换次数设置对话框
弹出菜单
图 14.1-6 交换次数设置对话框
按[确定]后，确定各吸嘴运行信息数据，关闭[交换次数设置]对话框。
按[取消]后，复原各吸嘴运行信息数据，关闭[交换次数设置]对话框。
按[应用]后，确定各吸嘴运行信息的修正数据。
14-5
第 14 章 设备操作信息
在各吸嘴[交换次数设置]对话框中，用键盘或鼠标选择要重新设置的数据，单击鼠标右键，
从弹出菜单中选[重新设置]后(参见图 14.1-6 交换次数设置对话框)，可以重新设置数据(按
下对话框下部的[重新设置]按钮后也可进行相同处理)。
选择[重新设置]后显示以下对话框。

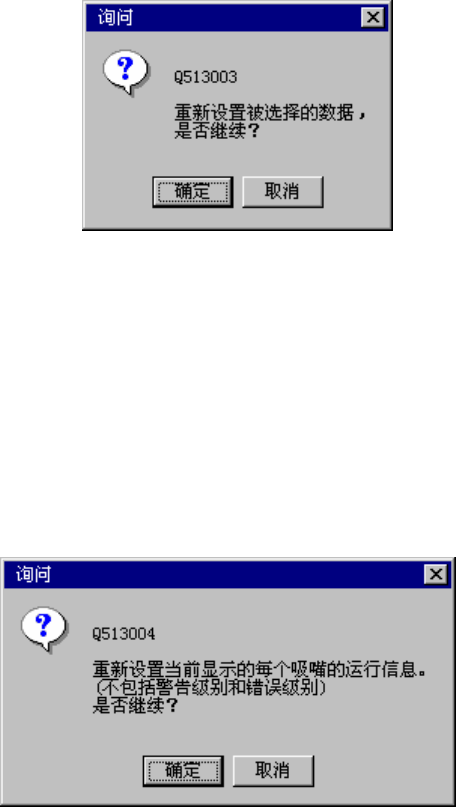

图 14.1-7 设置次数数据 重新设置确认对话框
按[确定]后，重新设置所选择的各吸嘴运行的信息数据。
按[取消]后，不重新设置所选择的数据。
此外，也可在弹出菜单中选[全部重新设置] ，重新设置全部数据(按下对话框下部[全部
重新设置]，效果相同)。
选择[全部重新设置]后显示以下对话框。
图 14.1-8 设置交换次数数据 全部重新设置确认对话框
按[确定]后，重新设置各吸嘴运行信息的全部数据。
按[取消]后，不进行数据的全部重新设置。
