第 10 章 手动控制
(3) 控制按钮
通过控制按钮，执行控制项目。
各个控制项目，显示不同控制按钮。
按下控制按钮后，设备即开始运行。按下控制按钮前，请务必确认设备内部
没有正在操作的人。另外，为防止人身伤害，设备运行中切勿把手伸入设备
内部，脸和头也不要靠近。
警告
① XY 轴移动
选中[控制项目]的[XY 轴移动]时，输入移动目标位置的坐标，再按[运行]按钮，或按[F3]键，即
可把所选择的单元移动到指定坐标。移动完成时，显示出更新后的坐标。
② Z 轴移动
选中[控制项目]的[Z 轴移动]时，输入移动目标位置的坐标，再按[运行]按钮，或按[F3]键，即
可移动所选择的 Head（贴片头）。移动完成时，显示出更新后的坐标。
③
θ
轴移动
选中[控制项目]的[
θ
轴移动]时，输入移动目标位置的坐标，再按[运行]按钮，或按[F3]键，即
可移动所选择的 Head（贴片头）。移动完成时，显示出更新后的坐标。
④ 真空控制
控制所选择的贴片头的真空打开/关闭。
选中[控制项目]的[真空控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]
键、[F4]键、[F5]键进行控制。控制完成时，显示出更新后的压力状态。
⑤ 吹气控制
控制所选择的贴片头的吹气打开/关闭。
选中[控制项目]的[吹气控制]时，选择[打开]按钮、[关闭]按钮、[打开/关闭]按钮，或按[F3]
键、[F4]键、[F5]键进行控制。控制完成时，显示出更新后的压力状态。
(4) [状态]显示
控制完成时，显示 XY 轴坐标、Z 轴坐标、
θ
轴坐标、压力值。
连续显示压力值。
10-8
第 10 章 手动控制
10.2.2.2 贴片头设备控制
从菜单栏中选择[控制]→[Head]→[Head 设备控制]后，显示如下[Head（贴片头）设备控制]对话框。
图 10.2-9 Head（贴片头）设备控制对话框
(1) 控制单元
从组合框中选择要控制的对象单元。
在 MS 参数的[选项]设置中没有选中的(未安装的)单元，不能选择。
不受[机器设置]-[使用单元]的设置的影响。未选中的(不使用的)单元也可选择。
单击▼，或者按下[Alt] + [↓]键后，显示可选择的单元。
10-9
第 10 章 手动控制

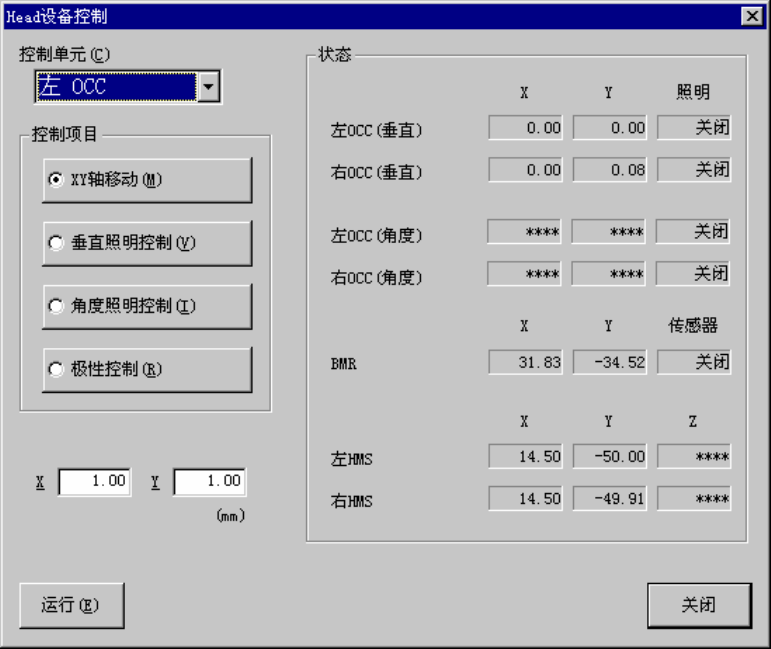

(2) 控制项目
用单选按钮选择[控制项目]，如下图所示。
① OCC 的单选按钮
② BMR 的单选按钮
③ HMS 的单选按钮
