第 8 章 生产
8.5.2.3 单独检查
• 选择[单独检查]按钮([F10]键)，可实行单独检查。检查结束后，会显示检查结果。
• 选择[测量]按钮([F7] 键)，可实行测量。测量结束后，显示测量结果。
• 在单独检查条件画面中，可手动输入和示教输入吸取位置。选中「把示教结果反映在吸取数据」
后，可将结果读入吸取数据中。
• 在测量检查画面中，按 HOD 的 NEXT 、PREVIOUS ，或者[F5]键、[F6]键，可移动到代替元件。
• 连续检查模式时，按下<START> 开关后，可继续实行连续检查。
(1) 设置单独检查条件
在连续检查中出现错误，进入单独模式时，会显示以下的 [单独检查激光高度] 对话框。

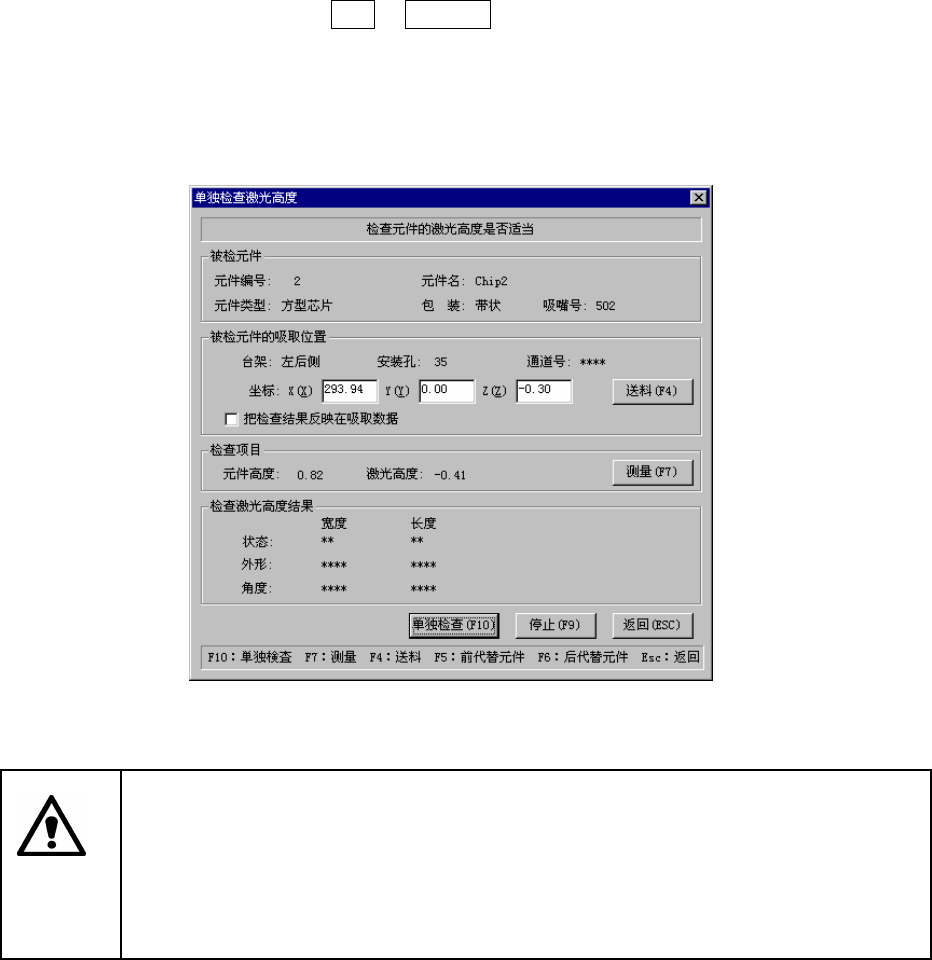

图 8.5-11 激光高度单独检查对话框
单击[单独检查] 或 [测量]按钮后，贴片头会立刻移动，开始生产。
为防止发生伤害人身，在设备运行中，切勿将手伸入装置内部，或将脸和头靠近装置。
在按[单独检查] 或 [测量]按钮前，务必确认设备内部无人作业。
在按[单独检查] 或 [测量]按钮前，请确认设备的运行不会给设备附近的人造成危害。
在按[单独检查] 或 [测量]按钮前，请确认没有安装、或放置会防碍设备内部各项运
行的物体(调整工具等)。
注意
8-120
第 8 章 生产
1) 被检元件
显示元件内容。
2) 检查项目
显示进行检查的元件的激光高度以及元件高度。
3) 测
(请参见『8.5.2.4 激光高度测量』。)
4) 被
可以变更到上一个代替元件和下一个代替元件的吸取位置。
量
测量激光高度。
检元件的吸取位置
显示吸取元件时吸取位置的具体项目。
① 送
(32mm 纸带除外)。
② [
盖吸取数据进行检查。
不选中：示教坐标仅适用于本次吸取。
5) 激
宽度以及长度的状态为[OK] 时才有效。
料
可顶推一次送料器，输送元件
把示教结果反映在吸取数据]
选中 ：对是否以 HOD 装置的示教结果覆
光高度检查结果
检查后，在[检查结果]框中显示结果值。
8-121
第 8 章 生产
① 状态
OK ：定心成功
数字：定心失败 (数字表示激光状态的代码编号)
② 外形
显示定心成功时激光测出的宽度。
③ 角度
显示定心时的元件角度。
6) 快捷键
在单独检查结果画面中，可用以下的快捷键进行操作。
键盘 操作面板开关 HOD 键 运行
F10 － ENTER 实行单独检查
F7 － － 测量检查值
F4 － － 送料器顶推
F5 － PREVIOUS 上一个代替元件
F6 － NEXT 下一个代替元件
ESC － CANCEL 返回
