第 10 章 手动 控制 10.2 菜单 手动控制的各菜单/子菜单的构成，如下图所示。 选择手动控制菜单时，在提 示行中不显示命令概要。 图 10.2-1 文 件项 目 图 10.2-2 显 示项 目 图 10.2-3 Head（ 贴片 头）项 目 图 10.2-4 传 送项 目 图 10.2-5 供 给装 备项目 图 10.2-6 其 它项 目 10-5
第 10 章 手动控制
10.1.2 控制菜单
单击鼠标右键、按下[F9] 键、或者按下命令按钮的[贴片头（Head）控制菜单]后，显示弹出菜
单，可从菜单选择实行。
显示的菜单与设置功能的控制菜单相同。
具体请参见『9 章 机器设置』的控制菜单说明。
从弹出菜单选择项目后，轴即开始移动。选择前，请务必确认设备内部没有
正在操作的人。另外，为防止人身伤害，操作中切勿把手伸入设备内部，脸
和头也不要靠近。
警告
10-4
第 10 章 手动控制
10.2 菜单

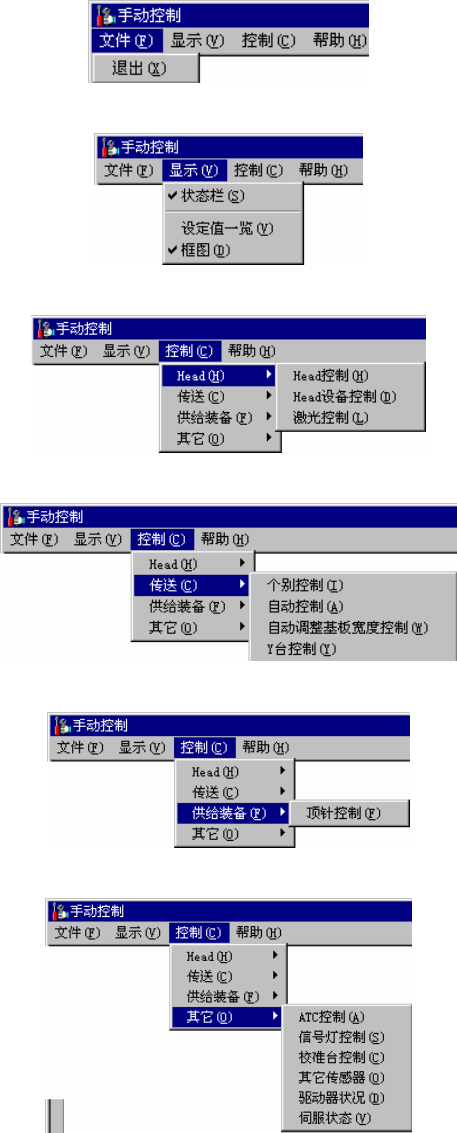

手动控制的各菜单/子菜单的构成，如下图所示。
选择手动控制菜单时，在提示行中不显示命令概要。
图 10.2-1 文件项目
图 10.2-2 显示项目
图 10.2-3 Head（贴片头）项目
图 10.2-4 传送项目
图 10.2-5 供给装备项目
图 10.2-6 其它项目
10-5
第 10 章 手动控制
选择各项目后, 可显示与其对应的对话框。
在对话框中，根据需要，选择、设定参数，并执行。
①在 MS 参数[选项]设置中没有选中的(未安装的)单元，不能选择。
②不受[机器设置]-[使用单元]中的设置的影响。未选中的(不使用的)单元也可选择。
以下逐项说明各项菜单。
10.2.1 文件
10.2.1.1 退出
选择菜单栏中的[文件]→[退出]或者按对话框右上角「关闭」按钮(“×”)、或按下[退出]命令
按钮，可显示下列对话框，询问是否重设各 I/O 安全方向。
图 10.2-7 设定 I/O 安全方向询问
对话框的按钮选择和处理内容的关系如下。
表 10-3 各 I/O 的安全方向设定按钮处理
选择按钮 处理
确定 实行各 I/O 的安全方向设定，退出手动控制。
取消 不实行各 I/O 的安全方向设定，返回手动控制。
选择[确定]后，轴即开始移动，开始设置各 I/O 的安全方向。选择[确定]前，
请务必确认设备内部没有正在操作的人。另外，为防止发生人身伤害，操作
中切勿把手伸入设备内部，脸和头也不要靠近。
警告
