第 17 章 选项元件的使用
4)设置检查阈值
在镀锡“位置偏移阈值”框内输入位置偏移阈值，在“面积检查阈值框”内输入面积
比阈值。检测框的数值，应为示教时的镀锡外形尺寸＋位置偏移阈值。按下“确定”，阈
值更新后，进入下一个工序。
* 以位置偏移阈值为基准，设置检测范围。
* 在面积检查阈值框内输入 0 时，则不进行面积比的检测。
③
②
①

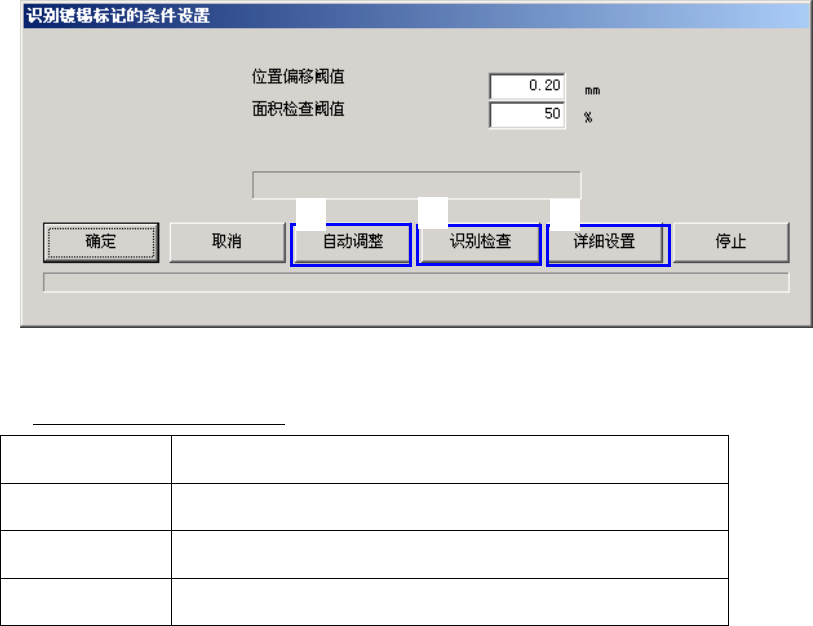

图 17.6-15 识别镀锡标记的条件设置画面
画面上显示的命令按钮内容
按钮名称
实行内容
自动调整 自动调整照明、阈值、对比度图案。
识别检查 进行镀锡标记识别。
详细设置 移动到详细设置画面。
<使用键盘操
作>
1. 按[Tab]健，把光标移动到编辑框。
2. 在编辑框内输入变更值。
3. 用[Tab]健，把光标移动到相对应的命令按钮上，再按 Enter 健。
17-26
第 17 章 选项元件的使用
① 自动调整（参数）
在[识别镀锡标记的条件设置] 画面上选择 [自动调整]按钮，可一边变更参数，
一边反复进行识别，自动调整出最适宜的参数。自动调整结束后，显示如下[自动调整
结果]画面。识别不稳定时，会显示警告。
显示该画面时，按下 F12 键，可保存多个自动调整时的图像。图像可与 VCS 识别
图像同样地保存下来。但处理需要时间。若要中止时再按一次 F12 键，或按 Esc 键，
显示对话框后可选择停止保存图像，或继续。

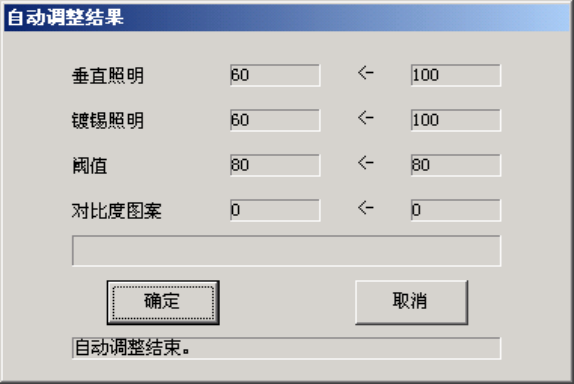

图 17.6-16 调整结束时的画面
② 识别检查
在[识别镀锡标记的条件设置]画面上选择 [识别检查]按钮后，即可按设置的参数
进行识别。识别成功时，VCS 监视器上的镀锡中心点会出现十字标记。识别失败时，VCS
监视器会显示错误代码。识别不稳定时，可在 [识别镀锡标记的条件设置]画面上选择
[取消]按钮，重新调整照明。
17-27
第 17 章 选项元件的使用
③ 详细设置
在[识别镀锡标记的条件设置]画面上选择 [详细设置]按钮后，出现如下[详细设置]
画面。
图 17.6-17 详细设置画面
选中[全参数自动调整]进行自动调整时，照明、阈值、对比度图案会一边变动，
一边进行全部图案的组合识别，自动调整。在[识别镀锡标记的条件设置]画面上进行
[自动调整]后，若识别仍然不稳定时，请使用本项功能。
● 手动调整
选择[手动调整]，可手动进行镀锡、焊盘、保护膜等设置，确认对比度，调整参数。
图
17.6-18 手动调整画面 图 17.6-19 手动调整时的 VCS 图像
在[设置测量位置]上进行镀锡位置、基板位置 (特别是电路部分)、焊盘位置的示
教。
把光标对准示教位置编辑框，用 HOD 进行示教。示教结束后编辑框上会出现*符号。
有时不能设置焊盘位置。在此种情况下，请进入和执行下一个步骤（[确认对比度]
和 [调整参数]）。
确认对比度
以现在设定的参数测量各范围的亮度，在画面上显示是否得到足
够的对比度。
调整参数
变换照明等各项识别参数，测量各个范围的明亮度，进行调整，
以取得对比度适宜的参数。调整结果将在 [自动调整结果]画面
上显示。调整不出对比度时，请重新设置识别位置。
