Rev 1.0 动作说明书 3-43 配置 号码 推顶 气缸数 推顶 次数 保持时间 byOnTime 放开时间 byOnTime 吸附样子 保持时间 yPickHoid 适用供料器 0 1 1 8×10msec 4×10msec 0×10msec 带宽度 8 m m 、 传送间隔 2 m m 带宽度 8 m m 、 传送间隔 4 m m 带宽度 12mm 、 传送间隔 4 m m 1 1 1 30 15 0 带宽度 12mm 、 传送…
Rev 1.0
动作说明书
3-42
３２ mm 纸粘合式带式供料器
(待ち時間)
74
40
5～10
80
①②
UP
DOW
N
軸
UP
DOWN
し
ダ
バキュ ク
単位：msec

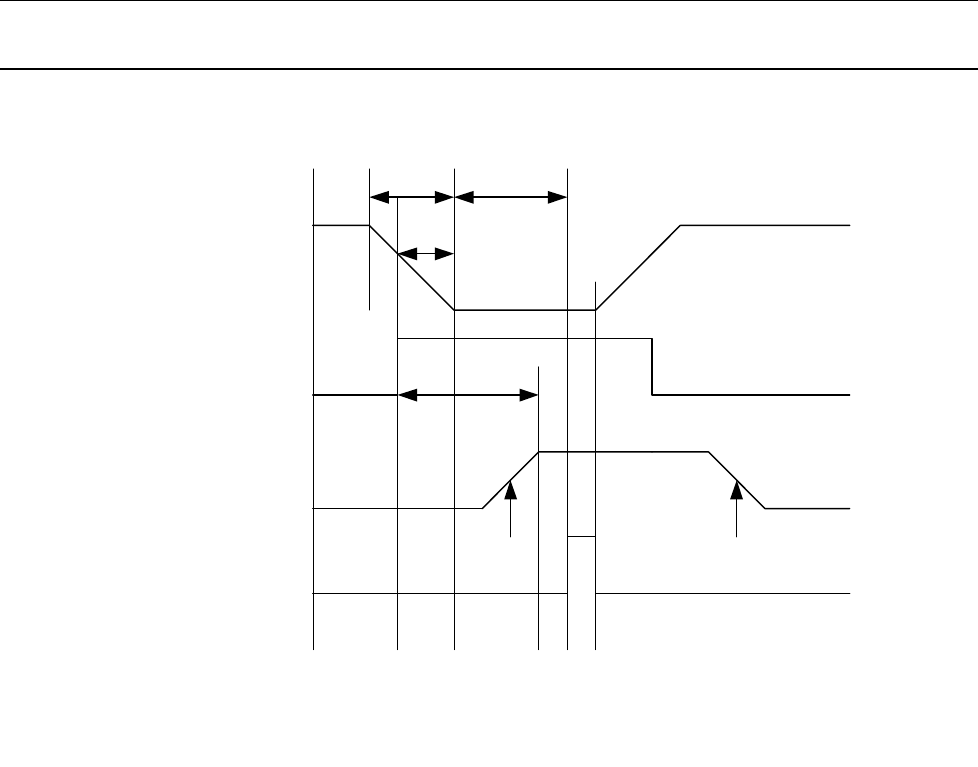

①テープ剥し動作時間
②部品送り動作時間
Z
押し出
引き込み
シリン
ームチェッ
② 元件传送动作时间
单位：msec
① 带剥离动作时间
Ｚ轴
压出
拉进
气缸
真空检测
（待机时间）
Rev 1.0
动作说明书
3-43
配置
号码
推顶
气缸数
推顶
次数
保持时间
byOnTime
放开时间
byOnTime
吸附样子
保持时间
yPickHoid
适用供料器
0 1 1 8×10msec 4×10msec 0×10msec 带宽度 8mm 、传送间隔 2mm
带宽度 8mm 、传送间隔 4mm
带宽度 12mm 、传送间隔 4mm
1 1 1 30 15 0 带宽度 12mm 、传送间隔 8mm
带宽度 12mm 、传送间隔 12mm
带宽度 16mm 、传送间隔 4mm
带宽度 16mm 、传送间隔 8mm
带宽度 16mm 、传送间隔 12mm
散件供料器
ＴＹＰＥ Ｎ
ＴＹＰＥ Ｗ
ＭＢＦ２６，ＭＢＦ４４
2 2 1 30 15 0 带宽度 24mm 、传送间隔 8mm
带宽度 24mm 、传送间隔 12mm
带宽度 32mm 、传送间隔 8mm
带宽度 32mm 、传送间隔 12mm
带宽度 32mm 、传送间隔 16mm
3 2 2 30 15 0 带宽度 24mm 、传送间隔 12mm
带宽度 24mm 、传送间隔 16mm
带宽度 24mm 、传送间隔 20mm
带宽度 24mm 、传送间隔 24mm
带宽度 32mm 、传送间隔 12mm
带宽度 32mm 、传送间隔 16mm
带宽度 32mm 、传送间隔 20mm
带宽度 32mm 、传送间隔 24mm
带宽度 32mm 、传送间隔 28mm
带宽度 32mm 、传送间隔 32mm
4 2 3 30 20 0 带宽度 32mm 、传送间隔 24mm
5 2 7 30 20 0 带宽度 32mm 、传送间隔 28mm
6 2 4 30 20 0 带宽度 32mm 、传送间隔 32mm
7 0 0 80 0 0 散件供料器 TYPE1
散件更换器
8 0 0 80×10
msec
0×10
msec
0×10
msec
散件供料器 TYPE2
9 0 0 70 0 0 散件供料器 TYPE3
TYPE8
MBF80，MBF170
Rev 1.0
动作说明书
3-44
配置
号码
推顶
气缸数
推顶
次数
保持时间
byOnTime
放开时间
byOnTime
吸附样子
保持时间
byPickHoid
适用供料器
10 0 0 130 0 0 散件供料器 TYPE4
11 0 0 150 0 0 散件供料器 TYPE5
TYPE9
12 0 0 150 0 0 散件供料器 TYPE6
13 0 0 150 0 0 散件供料器 TYPE7
14 2 4 30 20 8 带宽度 32mm 纸(粘合)带
15 3 2 30 20 0 带宽度 44mm 、传送间隔 24mm
带宽度 44mm 、传送间隔 28mm
带宽度 44mm 、传送间隔 32mm
带宽度 44mm 、传送间隔 36mm
带宽度 44mm 、传送间隔 40mm
带宽度 44mm 、传送间隔 44mm
16 3 1 30 20 0 带宽度 44mm 、传送间隔 8mm
带宽度 44mm 、传送间隔 12mm
带宽度 44mm 、传送间隔 16mm
带宽度 56mm 、传送间隔 12mm
带宽度 56mm 、传送间隔 16mm
17 3 2 30 20 0 带宽度 56mm 、传送间隔 24mm
带宽度 56mm 、传送间隔 32mm
带宽度 56mm 、传送间隔 36mm
带宽度 56mm 、传送间隔 40mm
带宽度 56mm 、传送间隔 44mm
18 3 3 30 20 0 带宽度 56mm 、传送间隔 48mm
19 3 4 30 20 0 带宽度 56mm 、传送间隔 52mm
带宽度 56mm 、传送间隔 56mm
20 1 2 30 20 0 带宽度 12mm 、传送间隔 n mm
带宽度
16mm 、传送间隔 n mm
21 1 1 10×10msec 10×10msec 0×10msec 柱供料器
22 1 1 8 4 0 带宽度 8mm 、传送间隔 1mm
23 1 1 8 4 0 带宽度 4mm 、传送间隔 1mm
