Rev 1.0 动作说明书 2-1 2 各驱动轴（ X, Y, Z, θ 轴）的说明 2-1 Y 轴 本轴是进行元件贴装头向 Y 轴方向（从装置正面看是从内部向身前、从身前向内部驱动）驱动的轴。 驱动用电动机安装 在左右两侧，以串联驱动方式工作，位置控制以半闭环控制方式工作，只利用电动 机的编码器。 2-1-1 组成 ・ 减速比 1 : 1 ・ 平均马达 1 圈的移动量为 40mm （滚珠螺杆螺距） Y 电动机 Y 滚珠螺杆 Y_LM …
Rev 1.0
动作说明书
1-3
37 38

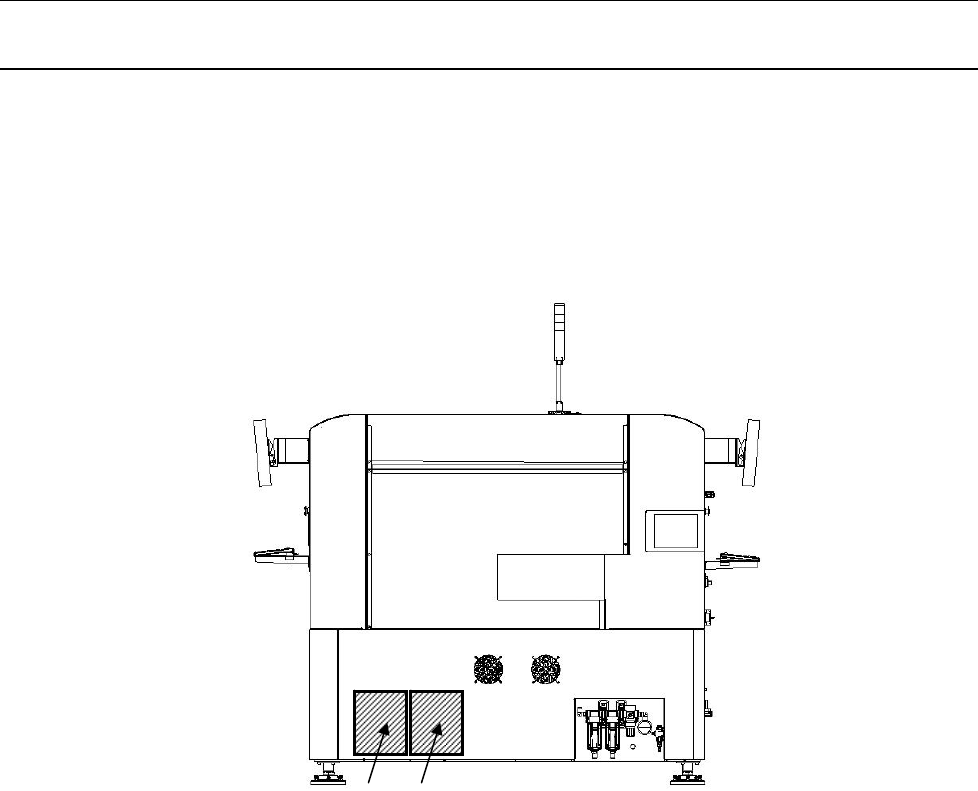

图 1-1-4 主体左面图
Rev 1.0
动作说明书
2-1
2 各驱动轴（X, Y, Z, θ轴）的说明
2-1 Y轴
本轴是进行元件贴装头向 Y 轴方向（从装置正面看是从内部向身前、从身前向内部驱动）驱动的轴。
驱动用电动机安装在左右两侧，以串联驱动方式工作，位置控制以半闭环控制方式工作，只利用电动
机的编码器。
2-1-1 组成
・减速比 1 : 1
・平均马达 1 圈的移动量为 40mm（滚珠螺杆螺距）
Y 电动机
Y 滚珠螺杆
Y_LM 导轨
X 轴框架
图 2-1 Y 轴的构成
Rev 1.0
动作说明书
2-2
2-1-2 性能
用于 Y 轴驱动的电动机及磁性标尺的性能如下表所示。
项目 规格 备注
电动机 额定输出 1500 [W]
额定转速 3000 [r/min]
最大转速 4500 [r/min]
编码器分辨率 262144 [pulse/rev]
编码器输出 三菱串行
通过伺服放大器参数的传动比设定， 指令 1 脉冲的移动量被设定为 1μm。（传动比：40000/262144）
2-1-3 故障检测（电动机编码器的断线检测）
① 以伺服放大器进行通信故障检测，当电缆线脱落时发出 ALM16，伺服断开。
② 以伺服放大器进行通信故障检测，因断线等导致通信故障发出 ALM20，伺服断开。
