Rev 1.0
动作说明书
3-58
3-12-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-12-4-4 电流调整值
标准值 偏差值
调整范围
(标准值＋偏差值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明 90 0.35 30 0.12 0 120
角度照明 345 1.35 115 0.45 0 460
Rev 1.0
动作说明书
3-59
3-13 坏标记检测
3-13-1 坏标记检测
如果是 JM-20，只通过 OCC 坏板标记进行坏板标记识别。
坏标记检测按照以下得顺序进行。
① 把 X-Y 轴移动到坏标记检测坐标。
X-Y 轴的稳定结束后，以 OCC 照相机读入坏板标记的状态，记录下回路的执行或跳过后，熄灭 OCC
照相机的 LED。
从电路号码 1 到最后电路反复①～②。
另外，检测坏标记的电路顺序，与各电路的 BOC 标记相同，非矩阵基板的电路号码，用基板输入电路
输入位置的号码为顺序，矩阵基板的电路号码，为 X 轴的机械园地按电路 X 坐标的增加方向向 Y 轴元
点坐标增加的方向反复进行。(参照下图)

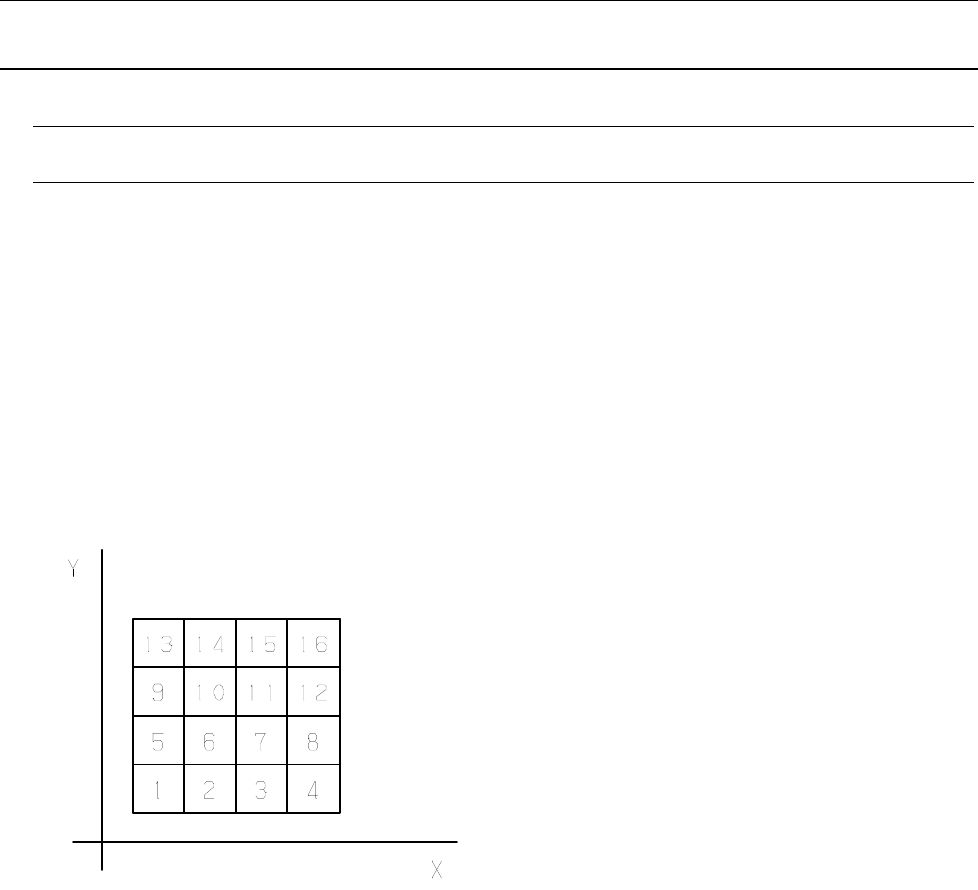

图 3-13-1
Rev 1.0
动作说明书
4-1
4 机器部的说明
装置的控制部中的人机部（MM）是操作机器的部分，进行生产程序的编制、生产状态的管理、与 IS
进行通信等。
4-1 人机部的构成
人机部安装在控制装置，被 CPU 基板控制，由液晶监视器、键盘、鼠标器、FDD、HDD、打印机 I/F、
RS-232C、Ethernet 构成。
CPU 基板的规格
CPU Celeron 847E 1.1GHz
Main Memory 1GB DIMM (DDR3 DIMM)
HDD I/F 2.5“SATA×1ch
DVI 1ch
RS-232C 2ch
Ethernet RJ45 1000Base-T/100Base-TX/10Base-TX ×4ch
USB USB2.0×4ch
电源 +5V±5%
4-2 人机部的功能
人机部的功能如下。
① 操作人员编制、修正生产程序的操作功能（键盘、鼠标器）
注：START/STOP 键和 HOD 由人机控制部控制。
② 生产状态和演示时的显示功能（液晶监视器）
③ 生产程序、MS 参数等的数据保存（SSD）
④ 通信功能（Ethernet）
