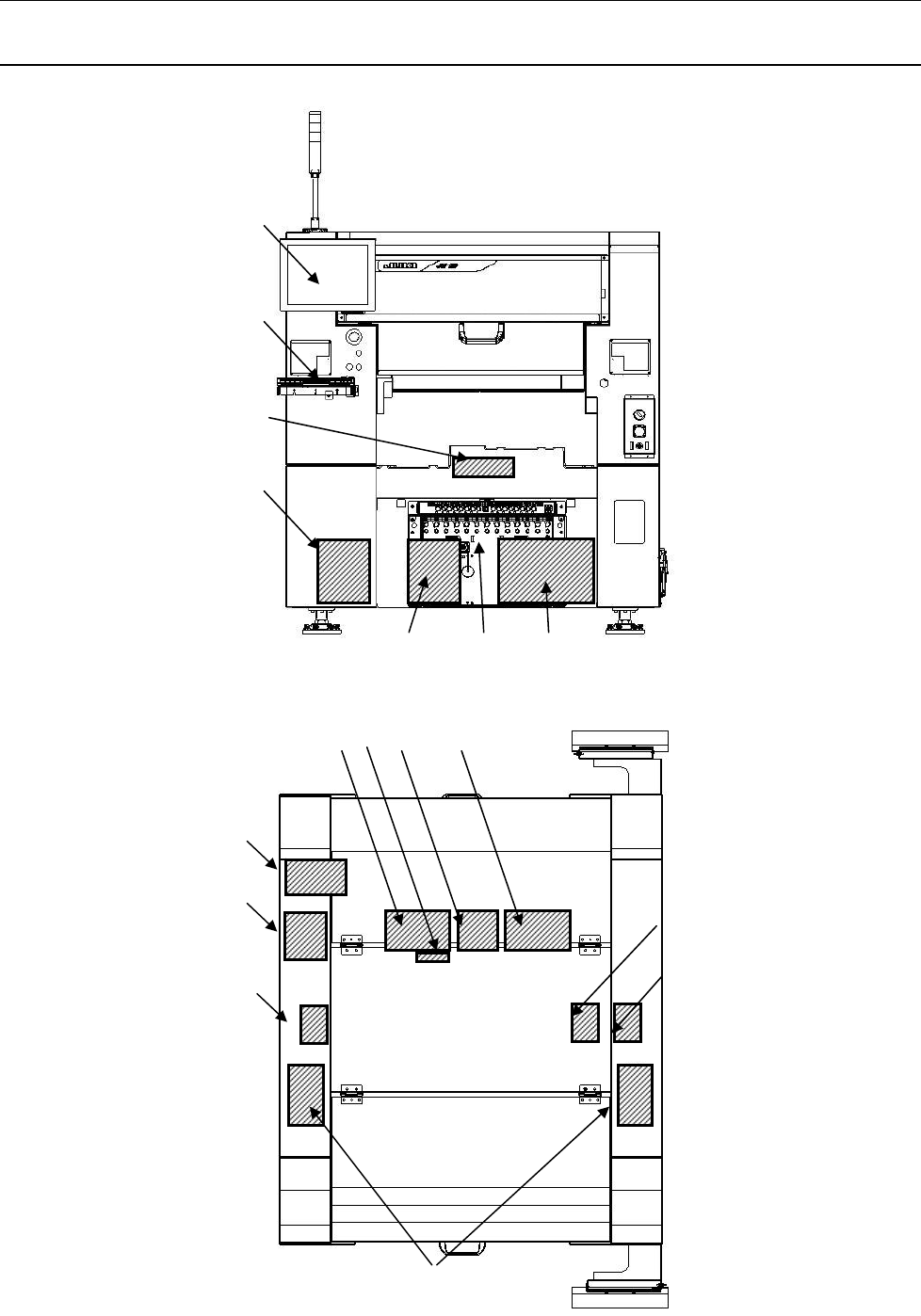

Rev 1.0 动作说明书 1-2 22 23 21 26 20 24 25 图 1-1-2 主体背面图 30 31 3 6 34 33 35 27 32 29 28 图 1-1-3 主体上面图
Rev 1.0
动作说明书
1-1
1 电气部分简略
1-1 电气部的布局
1. 信号塔（选项） 2. LCD 监视器 3. 操作SW
4. 贴装头装置（贴装头主基板组件，Z/θ 轴伺服放大器，HMS 传感器）
5. OCC 照相机，垂直照明基板组件，角度照明基板
6. 带鼠标的键盘 7. 电源开关
8. 控制装置〔CPU 板，POSITION 板，IP-X5 基板，MI FEEDER 基板，IO-20 基板，
8 端口 COM 板（选项），BACK 板〕
9. 图像迭映功能基板 10. XY 轴 AC 伺服放大器 11. USB 端子
12. 连接器托架〔FEEDER IF 基板，DRV 基板，FEEDER BANK 基板〕
13. BANK 基板 14. 断流器 15. IN CENT OUT 传送电动机用驱动器
16. 支持贴装头用的 UPS（选项） 17. ATX 电源 18. 测力传感器放大器（选项）
19. USB SELECT 基板（选项） 20. 连接器托架〔FEEDER IF 基板，FEEDER BANK 基板（选项）〕
21.
电源装置 21. 电源用变压器 23. 真空泵 24. LCD 监视器
25. 带鼠标的键盘 26. BANK 基板（选项）
27. X 轴电动机 28. Y 轴电动机 29. 传送L 电动机 30. 传送中心电动机 31. 传送 R 电动机
32. 5 相步进电动机驱动器〔支撑台电动机用，自动传送通道宽度调整电动机用（选项）〕
33 VCS（选项） 34. ATC 35. C-ATC（选项） 36. 简易载荷控制（选项）
37. BASE 基板 38. LIGHT CTRL 基板
19
5
4
13
9
15
18
16
10
12 17
8
14
7
11
6
3
2
1
图 1-1-1 主体正面图
Rev 1.0
动作说明书
1-2
22
23
21
26
20
24
25
图 1-1-2 主体背面图
30
31
36
34 33 35
27
32
29
28
图 1-1-3 主体上面图
Rev 1.0
动作说明书
1-3
37 38
图 1-1-4 主体左面图
