Rev 1.0
动作说明书
4-1
4 机器部的说明
装置的控制部中的人机部（MM）是操作机器的部分，进行生产程序的编制、生产状态的管理、与 IS
进行通信等。
4-1 人机部的构成
人机部安装在控制装置，被 CPU 基板控制，由液晶监视器、键盘、鼠标器、FDD、HDD、打印机 I/F、
RS-232C、Ethernet 构成。
CPU 基板的规格
CPU Celeron 847E 1.1GHz
Main Memory 1GB DIMM (DDR3 DIMM)
HDD I/F 2.5“SATA×1ch
DVI 1ch
RS-232C 2ch
Ethernet RJ45 1000Base-T/100Base-TX/10Base-TX ×4ch
USB USB2.0×4ch
电源 +5V±5%
4-2 人机部的功能
人机部的功能如下。
① 操作人员编制、修正生产程序的操作功能（键盘、鼠标器）
注：START/STOP 键和 HOD 由人机控制部控制。
② 生产状态和演示时的显示功能（液晶监视器）
③ 生产程序、MS 参数等的数据保存（SSD）
④ 通信功能（Ethernet）
Rev 1.0
动作说明书
5-1
5 机器控制部的说明
装置控制部中的机器控制部（MC）也和人机部（MM）同样由安装在控制装置的 CPU 基板来控制。
机器控制部按照生产程序的内容，控制控制器基板控制 XY 装置、贴装头装置、传送装置等各种装置。
贴装头装置、操作装置和共料器装置里安装接口功能的 I/Ｏ基板。此基板接收控制装置的指令（串行
数据），驱动电磁法，LED 亮灯，传感器，并通知检查状态。
XY 轴、YC 轴以及 Zθ 轴的伺服马达由控制装置项各伺服驱动器发出指令、进行定位控制。
传送装置、机座装置、供料装置、贴装头装置的激光传感器（LNC120）以及 OCC、VCS 照明，通过控
制装置直接控制进行马达、电磁阀的驱动、传感器的状态检测、LED 照明度的调整。
贴装头装置的偏差选择摄像机、VCS 元件识别摄像机的图像处理也由控制器控制。
Rev 1.0
动作说明书
5-2
5-1 各基板的功能
5-1-1 CPU基板
本基板的人基 I/F 部和机器控制部，均需要主控制器，其功能可以认为是一张化的电脑。和其他基板的
I/F 用 CPCI 接口连接。
CPU 基板功能图如图 5-1-1 或主要规格表 5-1-1。

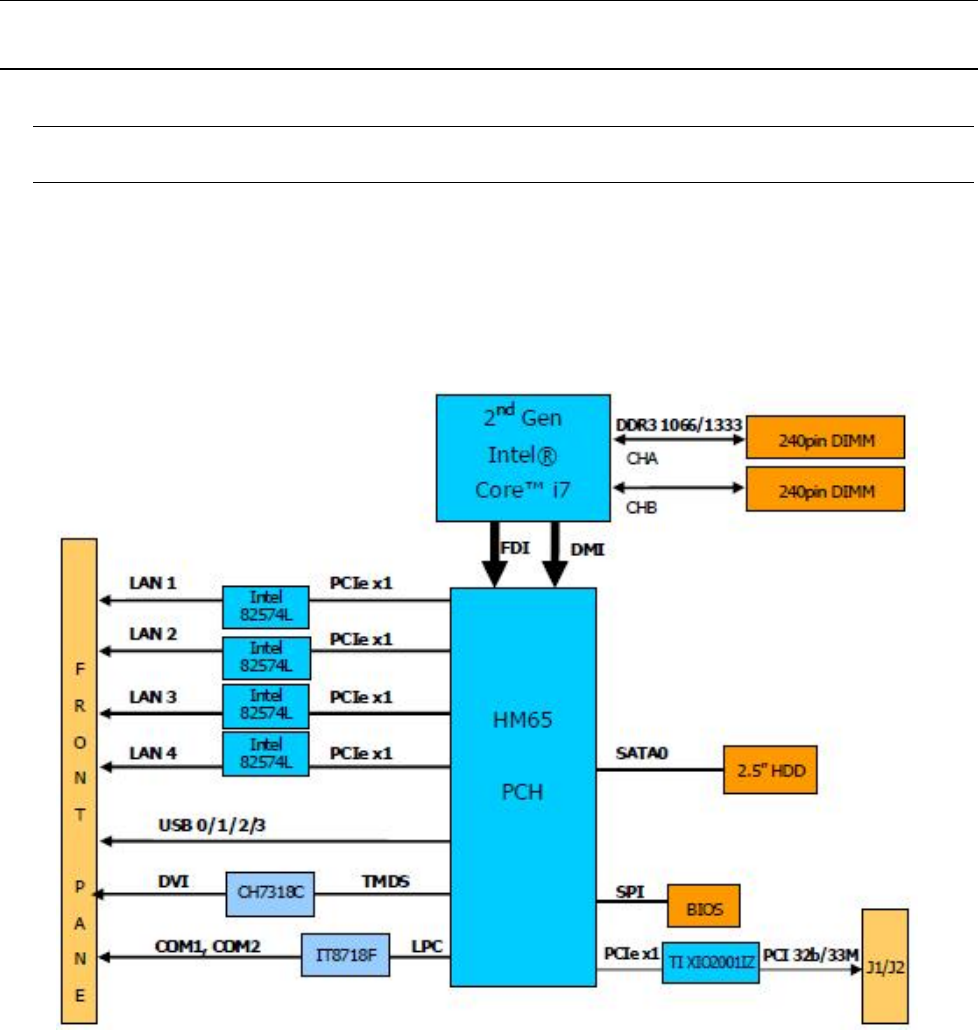

图 5-1-1 CPU 基板的功能方块图
