FOREIGN MACHINE INTERFACE MULTI-INTERFACE UNIT Chapter Issue 5, Aug 14 Technical Reference Manual 33.29 Figure 33-27 SMPI Downline Logical Timin g Diagram Signa l Name Signa l Name Definition Definition ARI MAO MAI RRI S…

100%1 / 276
FOREIGN MACHINE INTERFACE
MULTI-INTERFACE UNIT
33.28 Technical Reference Manual Chapter Issue 5, Aug 14

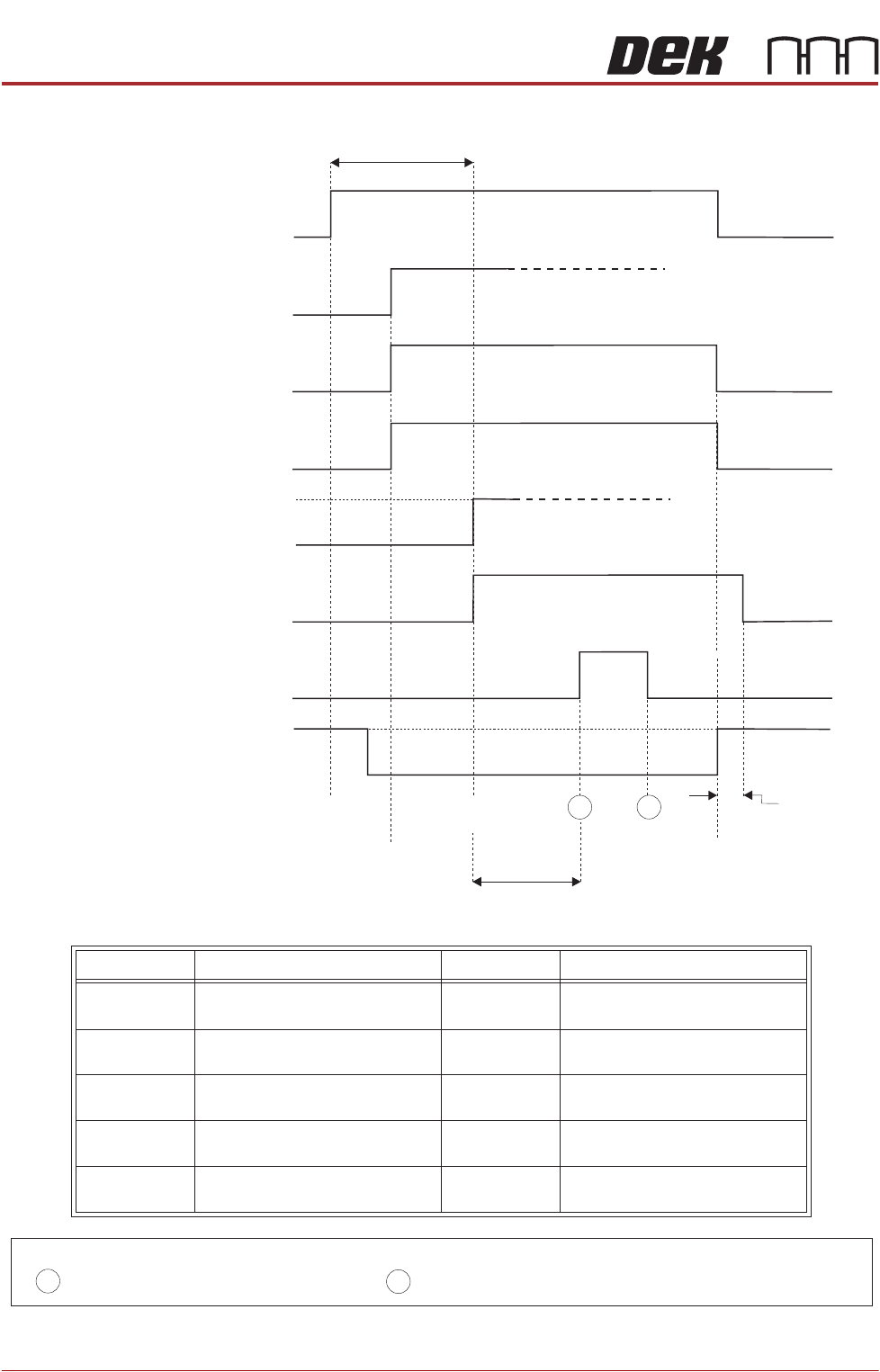

Figure 33-26 SMPI Upline Logical Timing Diagram
DEK M/C
(O/P from DEK M/C)
RRO
Upline M/C
(I/P to DEK M/C)
ARI
DEK M/C
(O/P from DEK M/C)
DEK M/C
(O/P from DEK M/C)
ARO
Upline M/C
(I/P to DEK M/C)
TRO
TRI
DEK M/C Input Sensor
DEK M/C Belts Running
DEK M/C Board At Stop Sensor
DEK M/C
Ready
Upline M/C
Nearly Ready
Upline M/C
Ready
Board At Stop
Transfer Complete
< Transfer Period
< Transfer Period
Belt Overrun
A
B
- Board Trailing Edge at Sensor
- Board Leading Edge at Sensor
A
B
NOTES
Signal Name
Signal Name
Definition
Definition
ARI
MAO
MAI
RRI
SRI
TRI
TRO
RRO
SRO
ARO
Acknowledge Request In
Acknowledge Request Out
Machine Available In
Receive Request In
Send Request In
Transfer Request In
Transfer Request Out
Send Request Out
Receive Request Out
Machine Available Out
FOREIGN MACHINE INTERFACE
MULTI-INTERFACE UNIT
Chapter Issue 5, Aug 14 Technical Reference Manual 33.29
Figure 33-27 SMPI Downline Logical Timing Diagram
Signal Name
Signal Name
Definition
Definition
ARI
MAO
MAI
RRI
SRI
TRI
TRO
RRO
SRO
ARO
Acknowledge Request In
Acknowledge Request Out
Machine Available In
Receive Request In
Send Request In
Transfer Request In
Transfer Request Out
Send Request Out
Receive Request Out
Machine Available Out
- Board Trailing Edge at Sensor
- Board Leading Edge at Sensor
A
B
NOTES
DEK M/C
(O/P from DEK M/C)
SRO
Downline M/C
(I/P to DEK M/C)
SRI
DEK M/C
(O/P from DEK M/C)
DEK M/C
(O/P from DEK M/C)
ARO
Downline M/C
(I/P to DEK M/C)
Downline M/C
(I/P to DEK M/C)
TRO
ARI
< Transfer Period
< Transfer Period
TRI
A
B
DEK M/C Output Sensor
DEK M/C Belts Running
DEK M/C
Ready
Downline M/C
Ready
Board Fullyon
Downline M/C
Downline M/C
Nearly Ready
FOREIGN MACHINE INTERFACE
MULTI-INTERFACE UNIT
33.30 Technical Reference Manual Chapter Issue 5, Aug 14
TDK Interface
Figure 33-28 TDK Upline/Downline Interface Cable
B
PLB
A
PLA
DEK Machine
50 Way D-type
TDK
16W Upline/Downline Plug
View on Arrow B
21
3
7
9
15
16
14
10
6
Pin 1 - Ready
Pin 9 - Start
Pin 1 - Start
Pin 9 - Ready
View on Arrow A
33
25
15
50
1
18
34
17
9
