第 2 章 操作顺序书 2- 3. 校准 54 以目视确认 XY 轴已移动到 OCC 照明用治具板的中央附近，触摸［校准执行］。 13 对下列 种类 的 照明 ，以始终 亮灯 4 级和闪光 8 级进行照明 校准。 － 同轴照明 ( 蓝 ) － 斜照明 ( 蓝 ) － 同轴照明 ( 红 ) － 斜照明 ( 红 ) 照明 校准完成后，显示校准结 果画面。 按照不同的照明种类 ， 列表显示每个灰度 的 照明等级和差距 值 ，对 不满足必需亮度…
第
2
章
操作顺序书
2-3.
校准
53

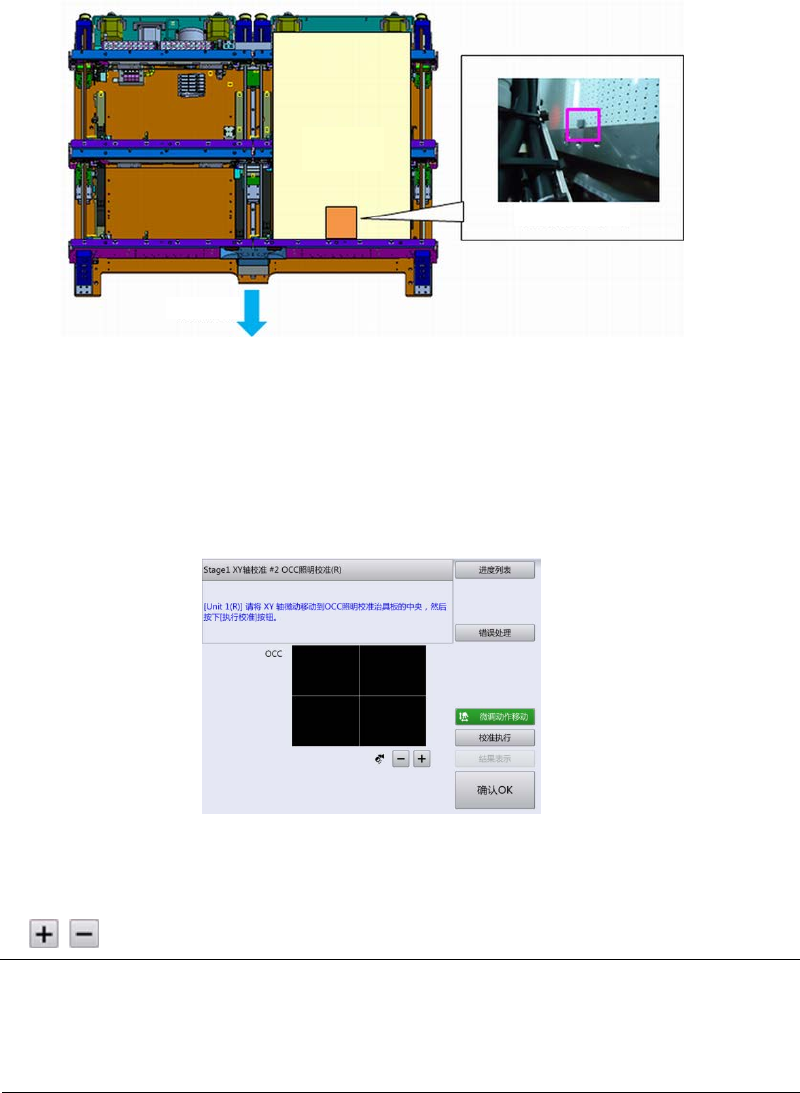

将照明用治具板放置在玻璃治具板上。
9
请把表面粗糙的一面作为表面，顶住轨道端的面，以轨道的标记为中心对准
X
方向放置。
触摸［安装完成］。
10
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
11
治具的安装完成后，显示如下画面。进行右侧装置
OCC
照明的校准。
触摸画面左下方［微调动作移动］画面的按钮，使
XY
轴向
OCC
照明用治具板的中央
12
附近移动。
触摸
/
调整摄像机照明的亮度。
Tips
•
移动速度可从［低速］、［中速］、［高速］这
3
档中选择。
•
持续按住箭头按钮，
XY
轴将连续动作，放开则停止。
•
如［微调动作移动］画面被无意关闭，触摸校准画面的［微调动作移动］可再次显示。
装置前面
玻璃
治具板
照明用治具板
第
2
章
操作顺序书
2-3.
校准
54
以目视确认
XY
轴已移动到
OCC
照明用治具板的中央附近，触摸［校准执行］。
13
对下列种类的照明，以始终亮灯
4
级和闪光
8
级进行照明校准。
－
同轴照明
(
蓝
)
－
斜照明
(
蓝
)
－
同轴照明
(
红
)
－
斜照明
(
红
)

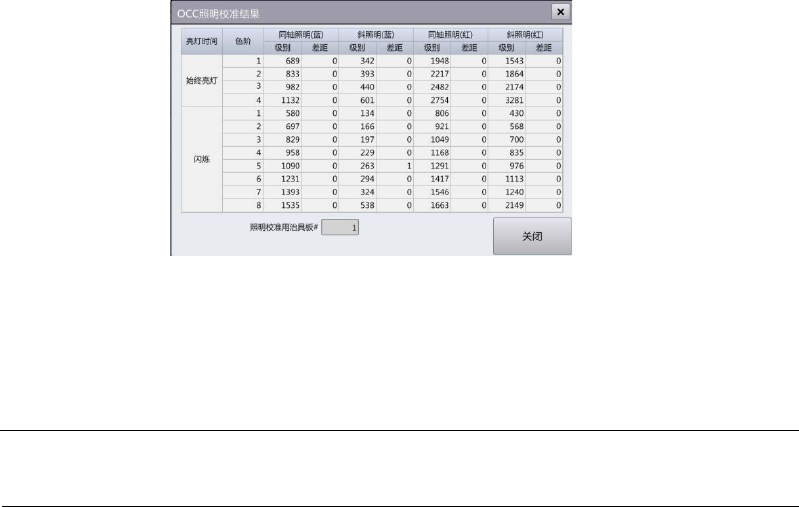

照明校准完成后，显示校准结果画面。
按照不同的照明种类，列表显示每个灰度的照明等级和差距值，对不满足必需亮度级别的项目，
以红色背景显示［
NG
］。差距值为
3
以上时，以黄色显示背景色作为警告。
如果结果画面上没有［
NG
］，校准画面的［确认
OK
］按钮将生效。
如果出现［
NG
］，请关闭校准结果画面，再次重新进行校准。
注意
•
玻璃治具板有脏污时，不能进行正常校准，故请去除脏污。
确认校准结果无问题，触摸［关闭］。
14
校准的执行结果被保存，显示照明用治具板的拆卸画面。软键盘和［微调动作移动］画面自动
关闭。
触摸［开始拆卸］。
15
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向退避位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
打开前面护罩，取出传送通道上的照明用治具板。
16
玻璃治具板将在下一工序使用，故此处不拆下。
第
2
章
操作顺序书
2-3.
校准
55
触摸［拆卸完成］。
17
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
18
显示右侧装置的
XY
自动校准画面。
