第 2 章 操作顺序书 2- 3. 校准 81 校准结束后则显示结果。 9 确认差距的值为 0 〜 2 。 如果没问题，则 触摸［确定］。 移动到下一画面后，触摸［确认 OK ］。 10 触摸［开始拆卸］并拆下 VCS 照明校准板和 ND 滤波器 (0. 3) 。 11 触摸［拆卸完成］并在显示恢复动作对话框后触摸［恢复］。恢复动作完成后，触摸 12 ［完毕］。 算出 VCS 的像素率 触摸［开始交换］。 1 保存校准结果， 将显示治具…
第
2
章
操作顺序书
2-3.
校准
80
触摸［开始安装］并安装
VCS
照明校准板和
ND
滤波器
(0.3)
。
6
拉出台车，将
ND
滤波器放置到镜片上平面。
ND
滤波器(
0.3
)
VCS
照明校准板
设置台车并关闭前面护罩，然后触摸［安装完成］。将显示恢复动作对话框，请触摸
7
［恢复］。
触摸［校准执行］。
8
第
2
章
操作顺序书
2-3.
校准
81

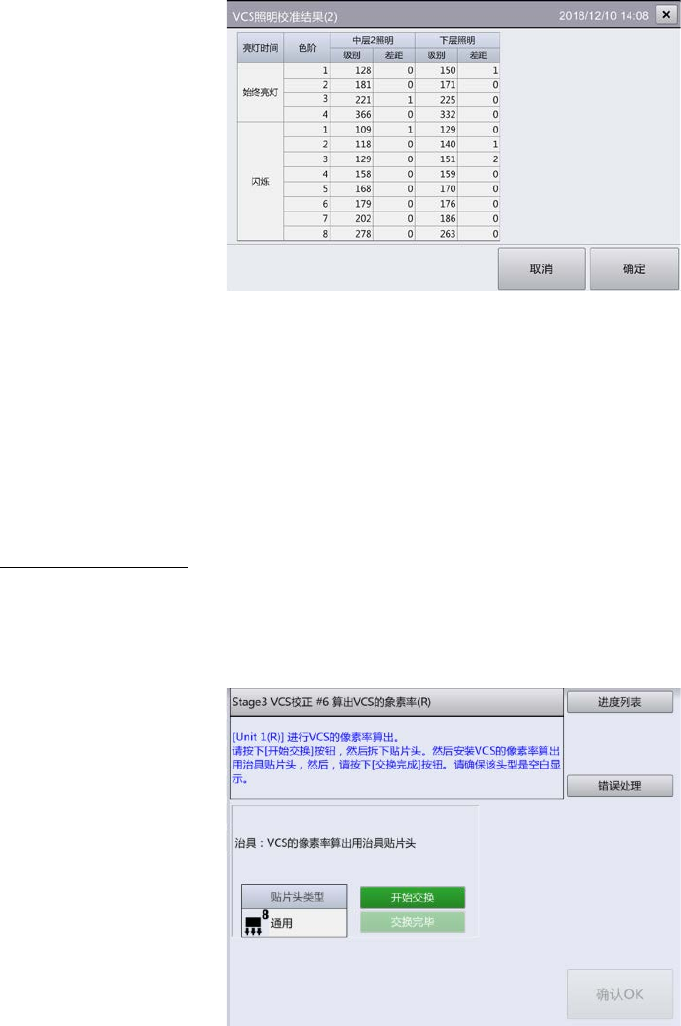

校准结束后则显示结果。
9
确认差距的值为
0
〜
2
。
如果没问题，则触摸［确定］。
移动到下一画面后，触摸［确认
OK
］。
10
触摸［开始拆卸］并拆下
VCS
照明校准板和
ND
滤波器
(0.3)
。
11
触摸［拆卸完成］并在显示恢复动作对话框后触摸［恢复］。恢复动作完成后，触摸
12
［完毕］。
算出
VCS
的像素率
触摸［开始交换］。
1
保存校准结果，将显示治具挡块拆卸画面。
第
2
章
操作顺序书
2-3.
校准
82
拆下
P8
贴片头并安装像素率算出治具。
2
P8
贴片头由上部
1
处螺丝和侧面
8
处螺丝固定。
＜
P8
贴片头拆卸螺丝＞
上部
1
处螺丝 侧面
4
处螺丝（两侧相同 共计
8
处）
※拆下螺丝时，请撑住贴片头，使其不会掉落。
＜像素率算出治具＞ 用螺丝上部固定 （参照治具列表）
固定螺丝和防止螺丝脱落的板金
触摸［交换完毕］，然后触摸［确认
OK
］。
3
