第 2 章 操作顺序书 2- 5. 配件更换 266 ② 从 X 框 架拆卸轴固定用轴承支 架完成 拆下固定用轴承 支架 注意事项 拆下 轴承支架时，要把贴装头 固定在中间的位置，避免 滚珠 丝杠挠曲变 形。 ※如无支撑， 滚珠 丝杠轴会变 形 把贴装头固定在 中间位置
第
2
章
操作顺序书
2-5.
配件更换
265
9
拆下
X
轴滚珠丝杠轴固定侧轴承支架

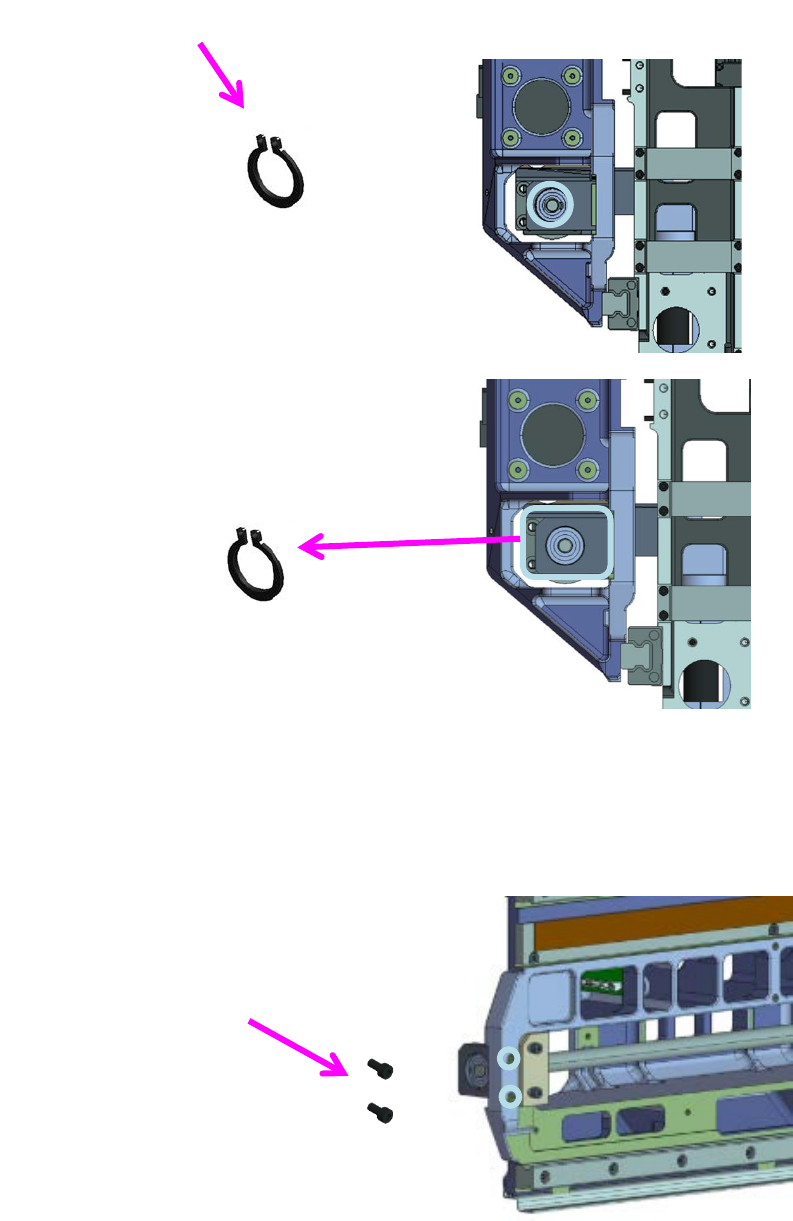

① 拆下轴固定用的 C 型止动环
② 轴固定用 C 型止动环的拆卸完成
10
拆下
X
轴框架侧轴承支架
① 从 X 轴框架上拆下轴固定用的轴承支架
拆下 2 个固定螺丝
CP4×12 2 个
拆下固定用的 C 型止动环
拆下固定用的 C 型止动环
EZ762419821 C 型止动环 10
第
2
章
操作顺序书
2-5.
配件更换
266

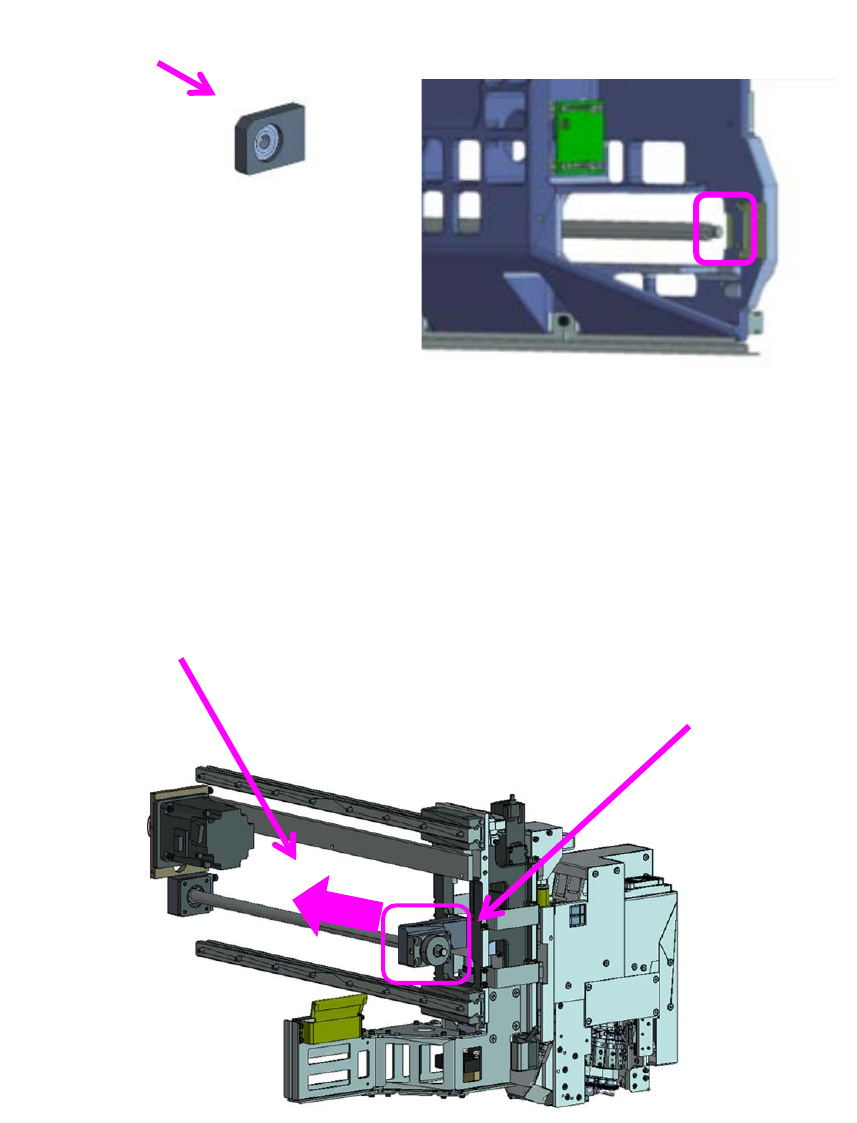

② 从 X 框架拆卸轴固定用轴承支架完成
拆下固定用轴承支架
注意事项
拆下轴承支架时，要把贴装头固定在中间的位置，避免滚珠丝杠挠曲变形。
※如无支撑，滚珠丝杠轴会变形
把贴装头固定在
中间位置
第
2
章
操作顺序书
2-5.
配件更换
267
11
拆下
X
轴正时皮带侧精密
U
螺母

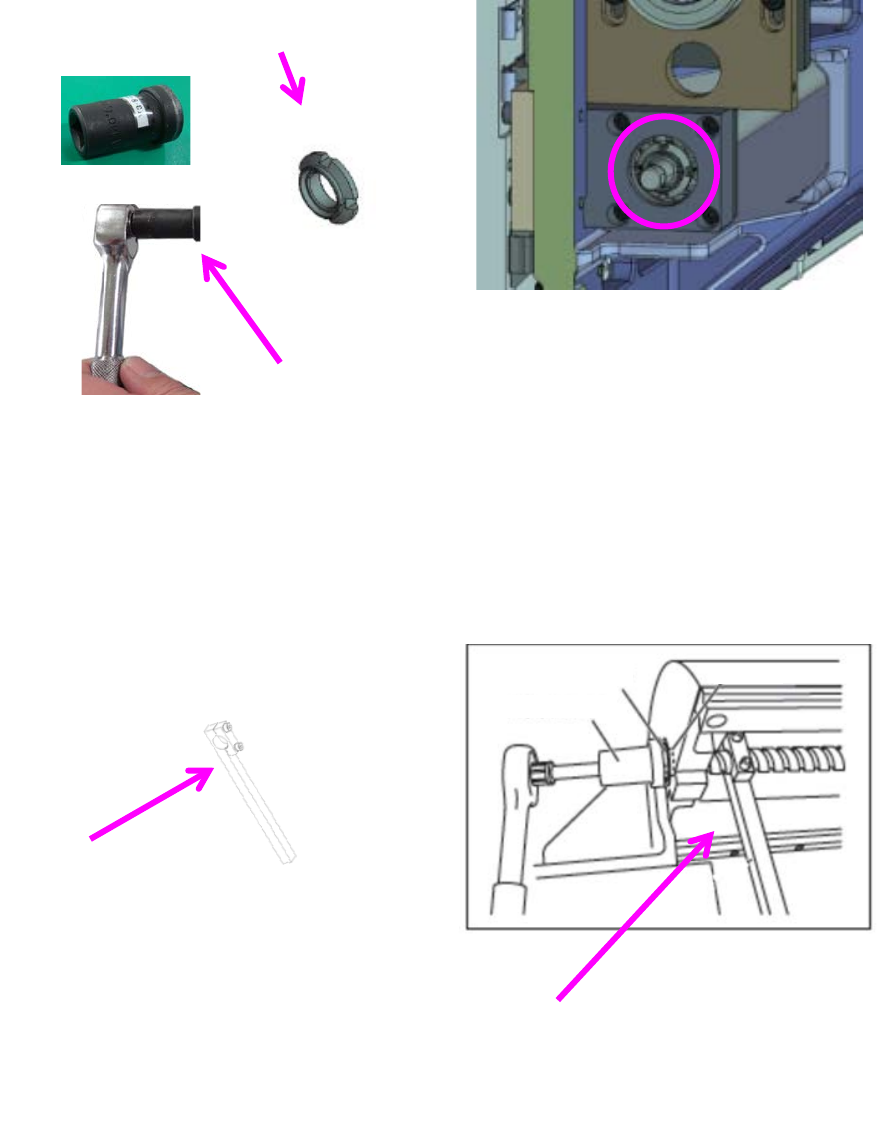

① 拆下轴固定用精密 U 螺母
② 用固定夹具把滚珠丝杠轴固定
拆下精密 U 螺母
轴承螺母拆卸工具
X 轴滚珠丝杠固定夹具
EZA20391521
将滚珠丝杠固定夹具安装到滚珠丝杠
上予以固定
精密
U
螺母
U
螺母扳手
轴环
