第 2 章 操作顺序书 2- 5. 配件更换 283 调整间隙 1. 确认所有位置上测，测厚计 t0. 03 均可放入。 测量 6 个下齿中央部位的间隙 ，进行调整，使间隙为 0.03mm ～ 0.05 mm 。 为了 使任何位置均为 t0.03 可进入， t0.05 不可 进， 在上齿下追加上 齿垫片 40161670( Y 1 4X30AU0D01) 。 上齿 固定螺丝拧紧扭矩： 17 ± 1 N.m 2. 在所有位置伸入测厚计 t…
第
2
章
操作顺序书
2-5.
配件更换
282

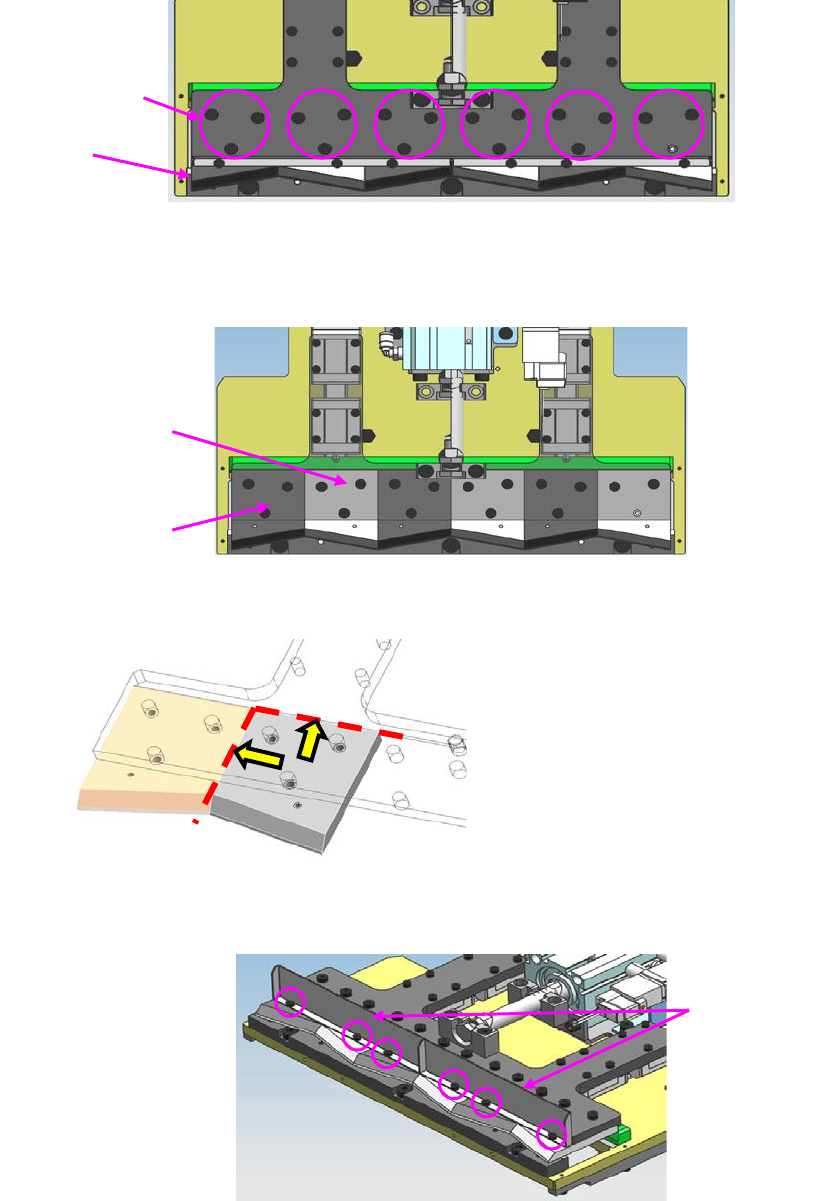

5.
拆下固定在滑动底座上的下齿固定螺丝，拆下全部（
6
个）下齿。
注意：处理切带机的刀刃时要戴上手套等，请特别注意不要受伤。
6.
安装
2
种下齿。
螺丝拧紧扭矩：
4.4 ± 0.3 N.m
安装下齿时，请顶住滑动底座的阶梯面以及相邻的下齿安装。
7.
将下齿护罩安装到下齿上。
下齿
下齿固定螺丝
下齿
(EZ445345601)
下齿
(EZ445345611)
下齿护罩
第
2
章
操作顺序书
2-5.
配件更换
283

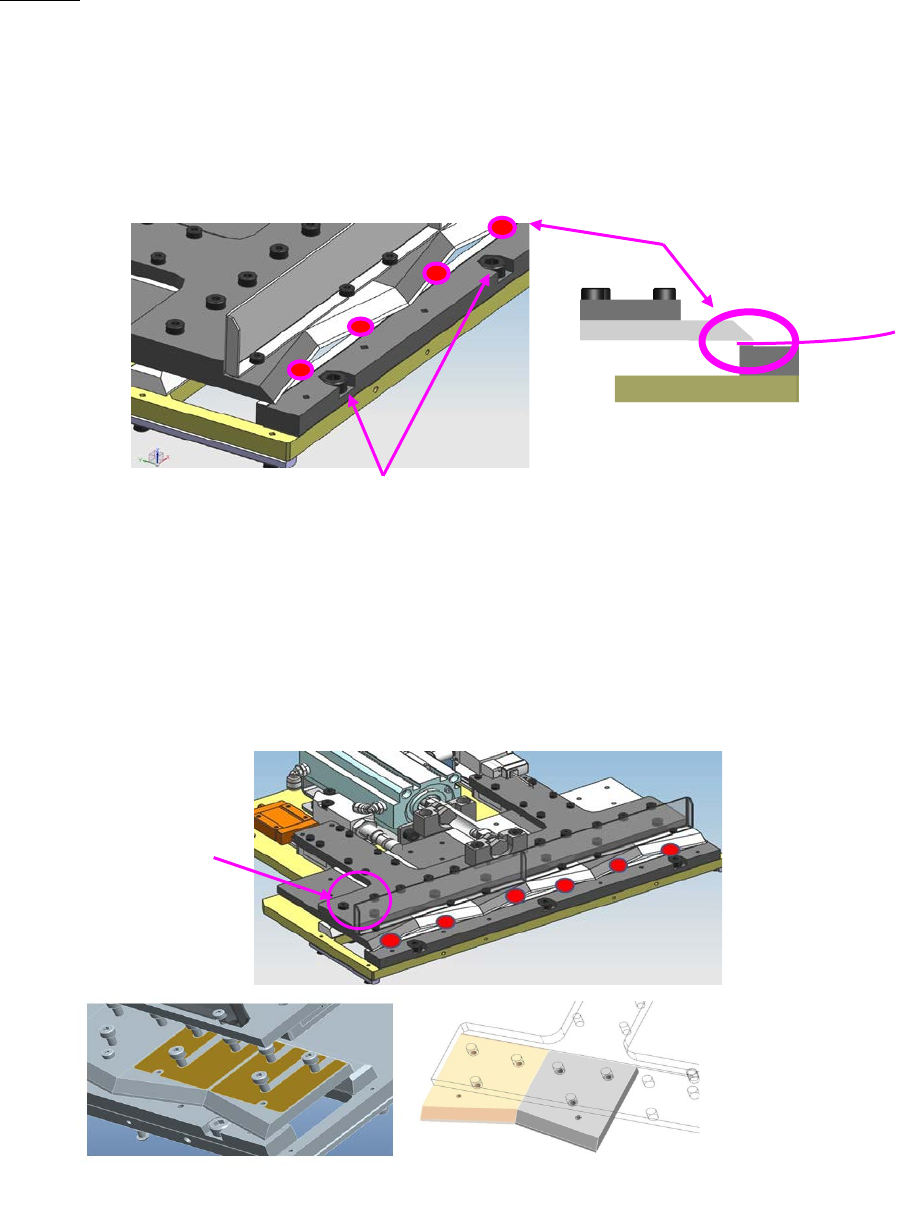

调整间隙
1.
确认所有位置上测，测厚计
t0.03
均可放入。
测量
6
个下齿中央部位的间隙，进行调整，使间隙为
0.03mm
～
0.05mm
。
为了使任何位置均为
t0.03
可进入，
t0.05
不可进，
在上齿下追加上齿垫片
40161670(Y14X30AU0D01)
。
上齿固定螺丝拧紧扭矩：
17 ± 1 N.m
2.
在所有位置伸入测厚计
t0.05
，如能伸入则要添加垫片下齿。
侧定位置与
1.
相同。
在所有位置用垫片下齿进行调整，使之ｔ
0.03
可进入，而
t0.05
不可进入。
垫片下齿：
40158929(Y14X08AU2U01)
固定下齿螺丝拧紧扭矩：
4.4 ± 0.3 N.m
测量位置
上齿固定螺丝
下齿固定螺丝
垫片下齿
安装下齿时
要顶住内侧台阶、相邻的下齿
第
2
章
操作顺序书
2-5.
配件更换
284

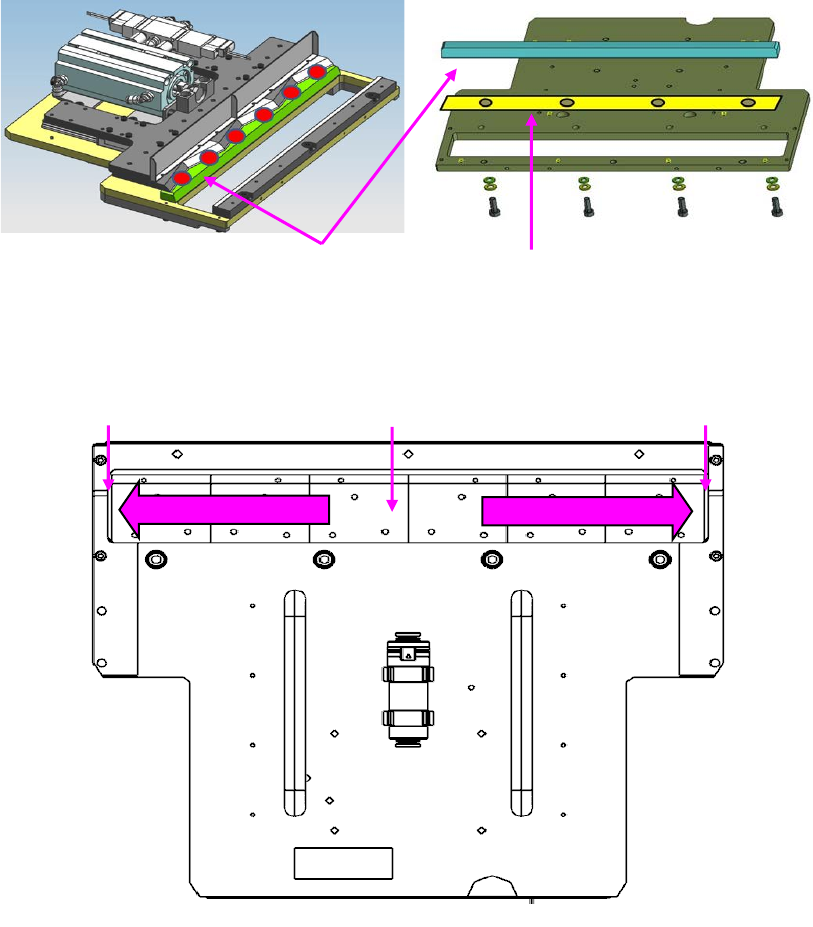

3.
在所有位置使用测厚计
t0.05
及
t0.15
调整间隙。
测量
6
个下齿中央部位的间隙，进行调整，使之间隙为
0.05mm
～
0.15mm
。
调整垫片的数量，调整间隙，使
t0.05
可通过，
t0.15
不能伸入。
垫片：
40161183(Y15112AU0D02)
40161184(Y15112AU0D03)
间隙的确认要在打开下齿的状态下确认。
螺丝拧紧扭矩：
1.2 ± 0.1 N.m
4.
如果切带机的刀刃上存在异物
(
芯片、料带屑
)
，请将其去除。
去除异物时，请从刀刃旁边的间隙排出。
下齿导向板 垫片
间隙 切带机刀刃 间隙
去除异物
去除异物
