维修手册_RX-7R_SVC.pdf - 第133页
第 2 章 操作顺序书 2- 3. 校准 59 安装治具芯片台。 9 用 2 个螺丝 安装 治具芯片台。 螺丝紧固扭矩 M4 CP 螺栓： 0.3 N·m ± 0.03 N·m 触摸［装置内作业完成］。 10 进行左右一次性 更换台车上升、前面护罩的 锁定。 触摸［完毕］。 11 显示 测定右侧装置基准标记位 置的画面。 触摸［校准执行］。 12 行基准位置标记 的位 置测 定。 触摸［完毕］。 13
第
2
章
操作顺序书
2-3.
校准
58
安装
ATC
。
7
用
4
个螺丝安装
ATC
。 只有
1
个
ATC
时用
2
个螺丝。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
安装高度检测传感器。
8
用
2
个螺丝把高度检测传感器安装到板金上。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
第
2
章
操作顺序书
2-3.
校准
59
安装治具芯片台。
9
用
2
个螺丝安装治具芯片台。
螺丝紧固扭矩
M4 CP
螺栓：
0.3 N·m ±0.03 N·m
触摸［装置内作业完成］。
10
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
11
显示测定右侧装置基准标记位置的画面。
触摸［校准执行］。
12
行基准位置标记的位置测定。
触摸［完毕］。
13
第
2
章
操作顺序书
2-3.
校准
60

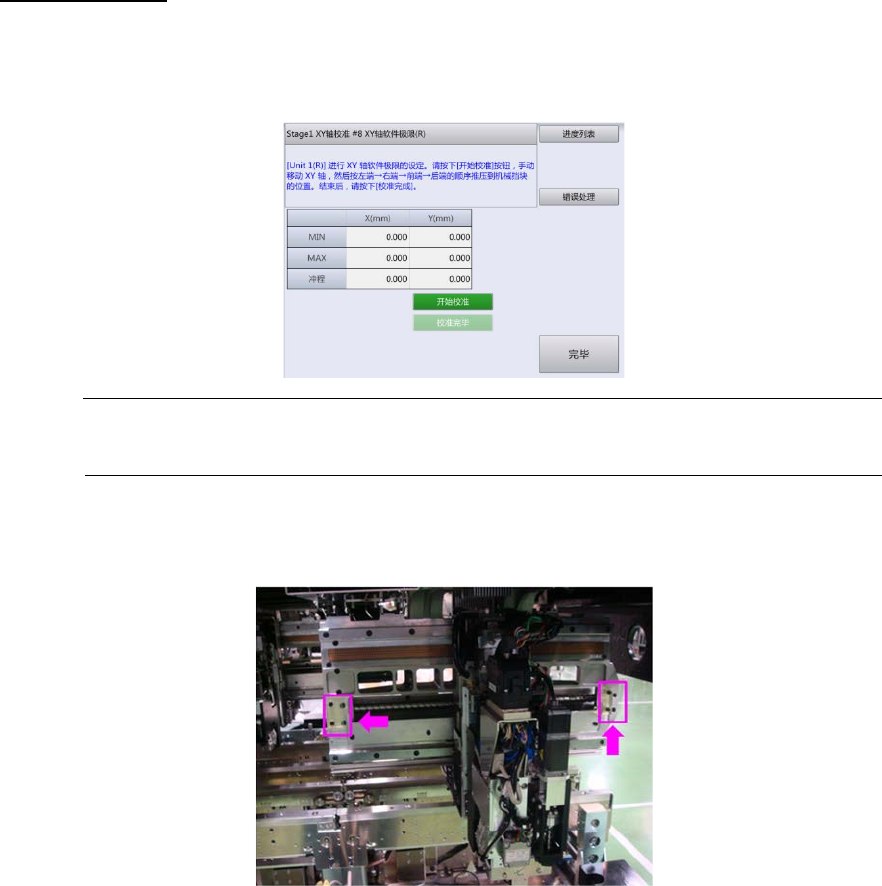

XY
轴的软件极限
触摸［开始校准］。
1
进行左右一次性更换台车下降、前面护罩解除锁定。
注意
•
进行这一操作期间，不能向其他画面移动。
打开前面护罩，用手移动
XY
轴的
X
轴，使与装置内左端的机械限动器接触，接着将
2
X
轴向右移动，与右端的机械限动器接触。
