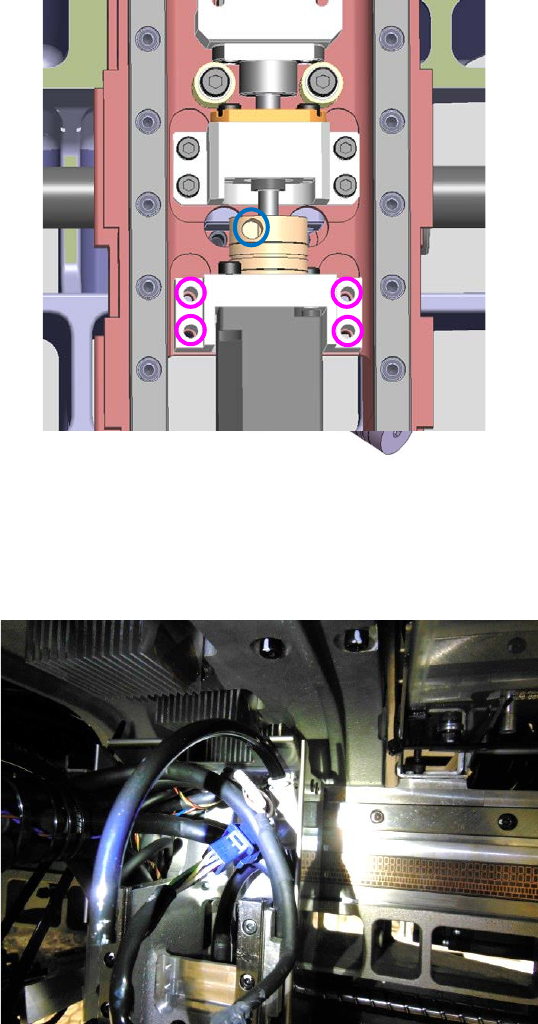

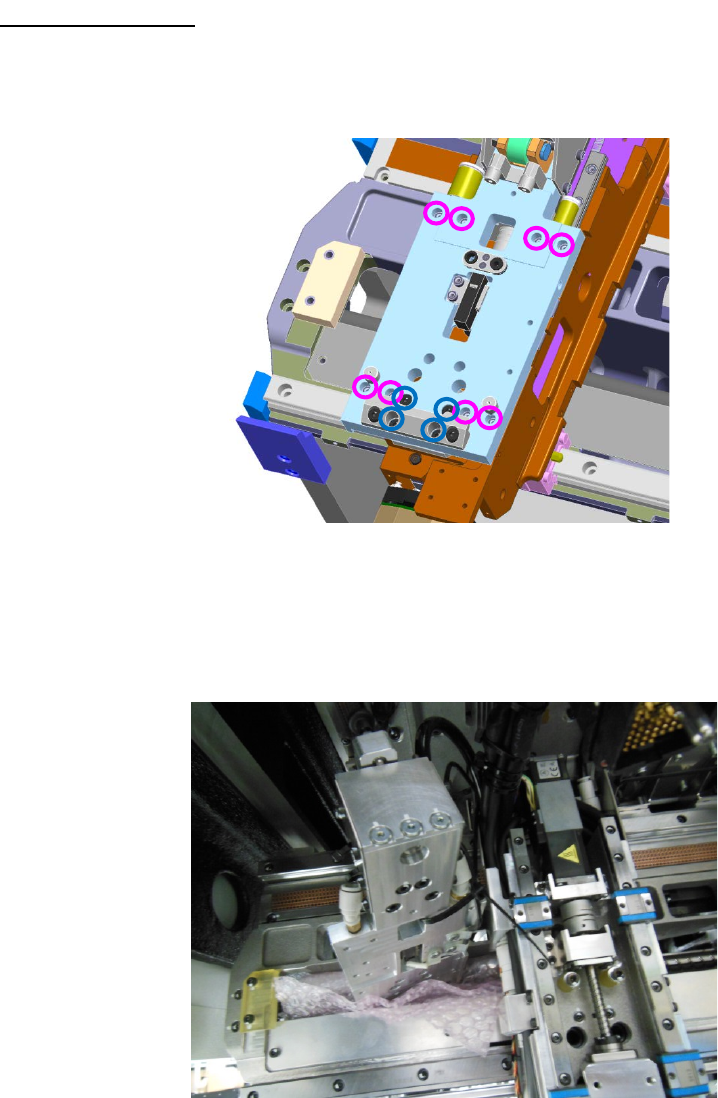

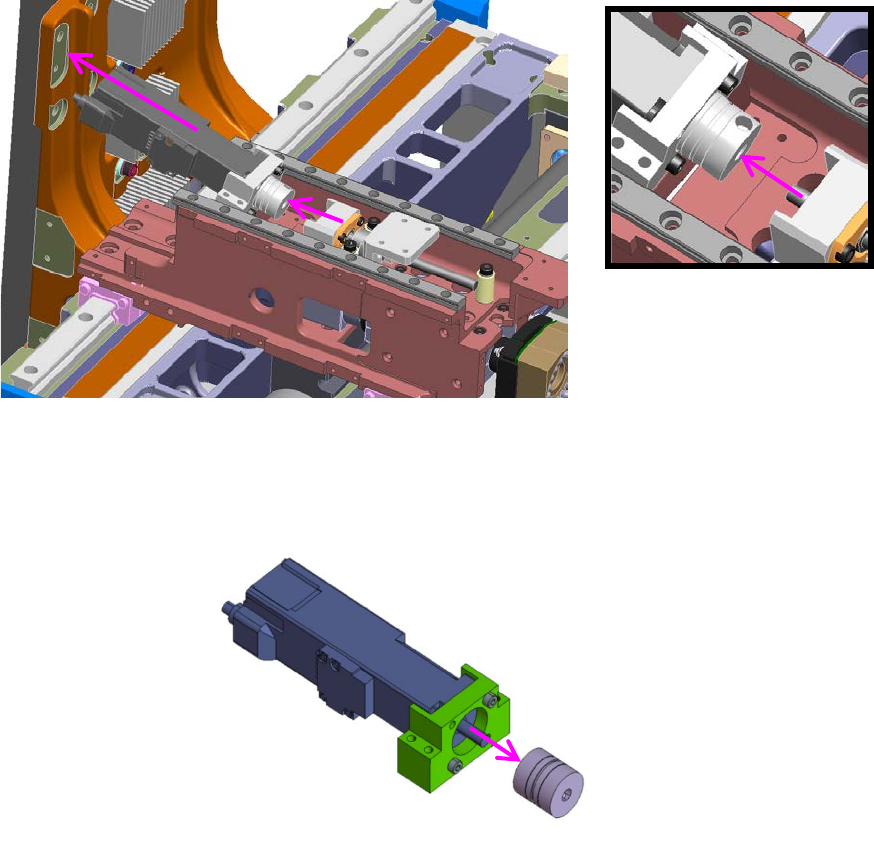

第 2 章 操作顺序书 2- 5. 配件更换 338 拧松固定 Z 轴马达托架的 4 个螺丝及固定耦合器的滚珠丝杠轴侧的螺丝。 3 确认马达线束的固定位置，拆下扎带。 4 马达的连接器有 2 处，要进行确认。 拔下白色连接器 ，不要对线束施加负荷。 黑色连接器在对 面一侧有凸部，按压该部位 即可脱落。请勿强行拉拔。 请注意线束不要 被钳子等损伤。请确认扎带 的固定位置。
