第 2 章 操作顺序书 2- 5. 配件更换 265 9 拆下 X 轴滚珠丝杠轴固定侧轴承支架 ① 拆下轴固定用的 C 型止 动环 ② 轴固定用 C 型止动环的 拆卸完成 10 拆下 X 轴框架侧轴承支架 ① 从 X 轴 框架上拆下轴固定用的 轴承支架 拆下 2 个 固定螺丝 CP4 × 12 2 个 拆下固定用的 C 型止动环 拆下固定用的 C 型止动环 EZ76241982 1 C 型止动环 10
第
2
章
操作顺序书
2-5.
配件更换
264
8
将
X
轴滚珠丝杠螺母部与贴装头连接部分離

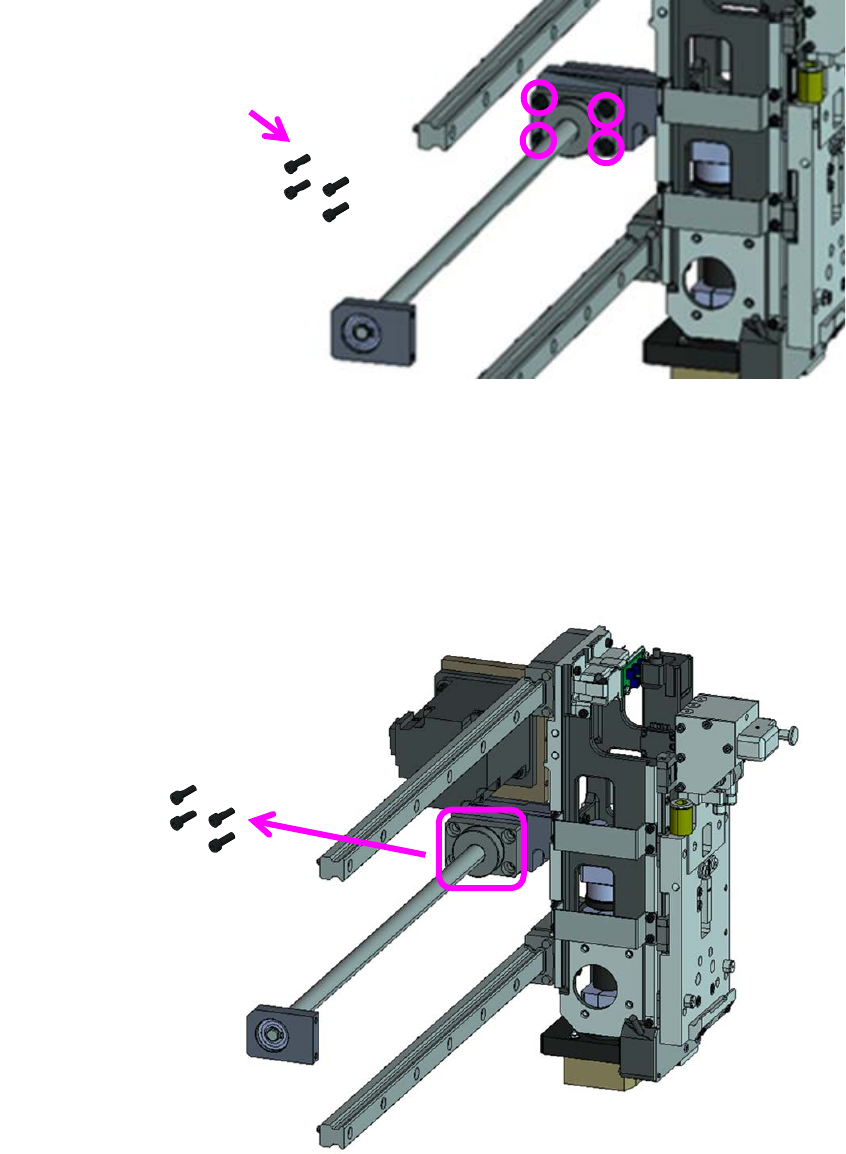

① 拆下 X 轴滚珠丝杠螺母部的 4 处固定螺丝
② X 轴滚珠丝杠固定部的拆卸完成
拆下 4 个固定螺丝
CP5×20 4 个
4 个固定螺丝拆卸完成
第
2
章
操作顺序书
2-5.
配件更换
265
9
拆下
X
轴滚珠丝杠轴固定侧轴承支架
① 拆下轴固定用的 C 型止动环
② 轴固定用 C 型止动环的拆卸完成
10
拆下
X
轴框架侧轴承支架
① 从 X 轴框架上拆下轴固定用的轴承支架
拆下 2 个固定螺丝
CP4×12 2 个
拆下固定用的 C 型止动环
拆下固定用的 C 型止动环
EZ762419821 C 型止动环 10
第
2
章
操作顺序书
2-5.
配件更换
266
② 从 X 框架拆卸轴固定用轴承支架完成
拆下固定用轴承支架
注意事项
拆下轴承支架时，要把贴装头固定在中间的位置，避免滚珠丝杠挠曲变形。
※如无支撑，滚珠丝杠轴会变形
把贴装头固定在
中间位置
