第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
4) 向闪存写入。输入“pf”。开始向闪存的写入。
5) 在 TeraTerm 的显示器画面显示“Verify Completed.”后，向闪存的写入结束。
4.
确认版本。
1) 重新启动实装机。
2) 请在 RX-7R 信息画面，确认 MC3 的版本被正确更新
图 22 闪存的写入 (MC3 应用程序)
图 23 确认版本 (MC3 应用程序)
52
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
1-7-10.
故障处理
本章节对发生故障的处理方法进行说明。
1.
在 TeraTerm 监视画面中没有任何显示。
请检查 TeraTerm 串行通信的设定。
请检查使用的 Com 端口是否正确。
SIO 内部的串行电缆可能未与 MC3 连接。请确认。
2.
在串行搬送过程中发生了错误
请从[MC3 引导装载程序的更新]或[MC3 应用程序的更新]的串行搬送步骤重新操作。
图 24 串行搬送中的错误
3.
闪存写入中发生了错误。
请从[MC3 引导装载程序的更新]或[MC3 应用程序的更新]的串行搬送步骤重新操作。
4.
显示 MC 引导装载程序启动提示信息后，操作前已过了 5 秒时间。
请从[MC3 引导装载程序的更新]或[MC3 应用程序的更新]的 MC3 引导装载程序启动步骤中的
「实际安装机器已接通电源的状态」重新操作。
53
第 1 章 作业顺序书
1-8. 供料器固件的升级（EF,RF）
54
1-8.
供料器固件的升级（EF,RF）
1.
供料器固件升级用文件的最新版，保管在本机内，所以在升级最新版时，基本上请使
用装置内文件。（也可以使用 USB 存储器）
2.
请将用户级别变更为［SERVICE］。
3.

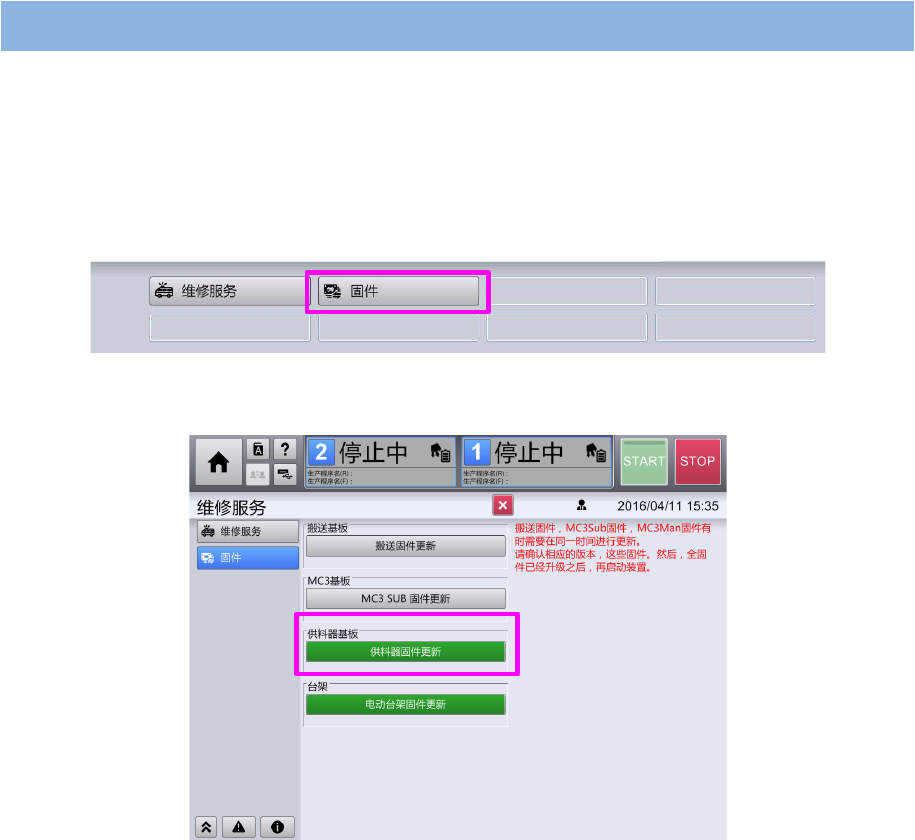

选择主菜单的［固件］。
4.
按下［供料器固件更新］。
5.
显示供料器固件更新的画面后，请在基板类型 ID 的组合框选择更新对象基板类型 ID。
6.
请按下固件更新的空栏部分。
