第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
13.
按下
[
关机
]
按钮将装置关机。
14.
请按下
[
是
]
按钮。
15.
本机的电源 OFF。
再启动后升级为有效。
40
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
41
16.

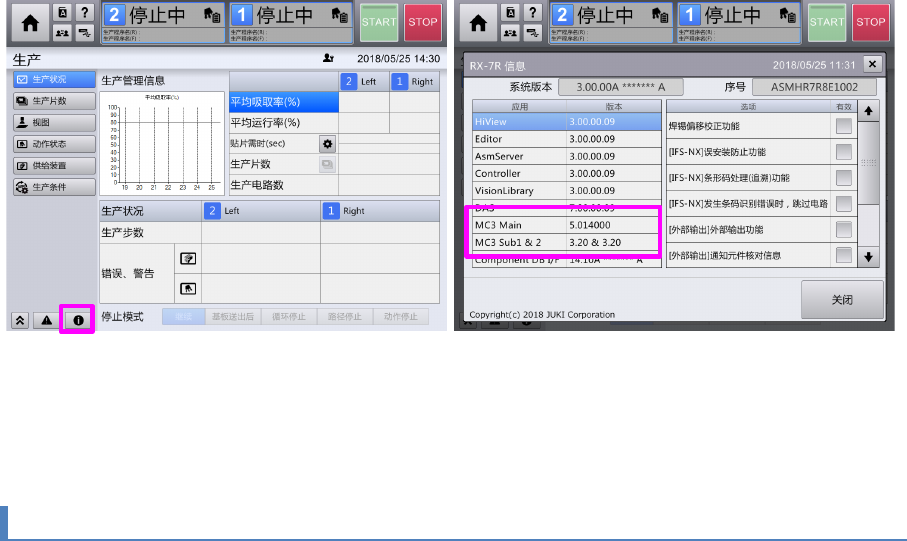

重新启动装置后，请在 RX-7R 信息画面，确认 MC3 Main 的版本被正确更新。
1-7-6.
更新工具[MC3MainFirmUpdater.exe]的故障排除
在该项，对可能发生故障的对应方法进行说明。
1.
显示 MC3MainFirmUpdater.exe 的[Timeout Error]时。
暂时将装置的主断路器 OFF，再次按下[MC3MainFirmUpdater.exe]工具的[Execute]按钮，之后
请在 20 秒钟以内接通装置的电源，重新执行。
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
1-7-7.
串行终端软件的准备
1.
接通用于更新的 PC 的电源。
2.
用于更新的 PC 启动后，双击 TeraTerm 的图标启动 TeraTerm（图 3）。如果没有图标，
请从开始菜单启动。
3.
从 TeraTerm 工具栏的“Setup”菜单，选择“Serial Port setup”。显示“Serial
Port setup”画面。
4.
参照图 4 设定串行通信。

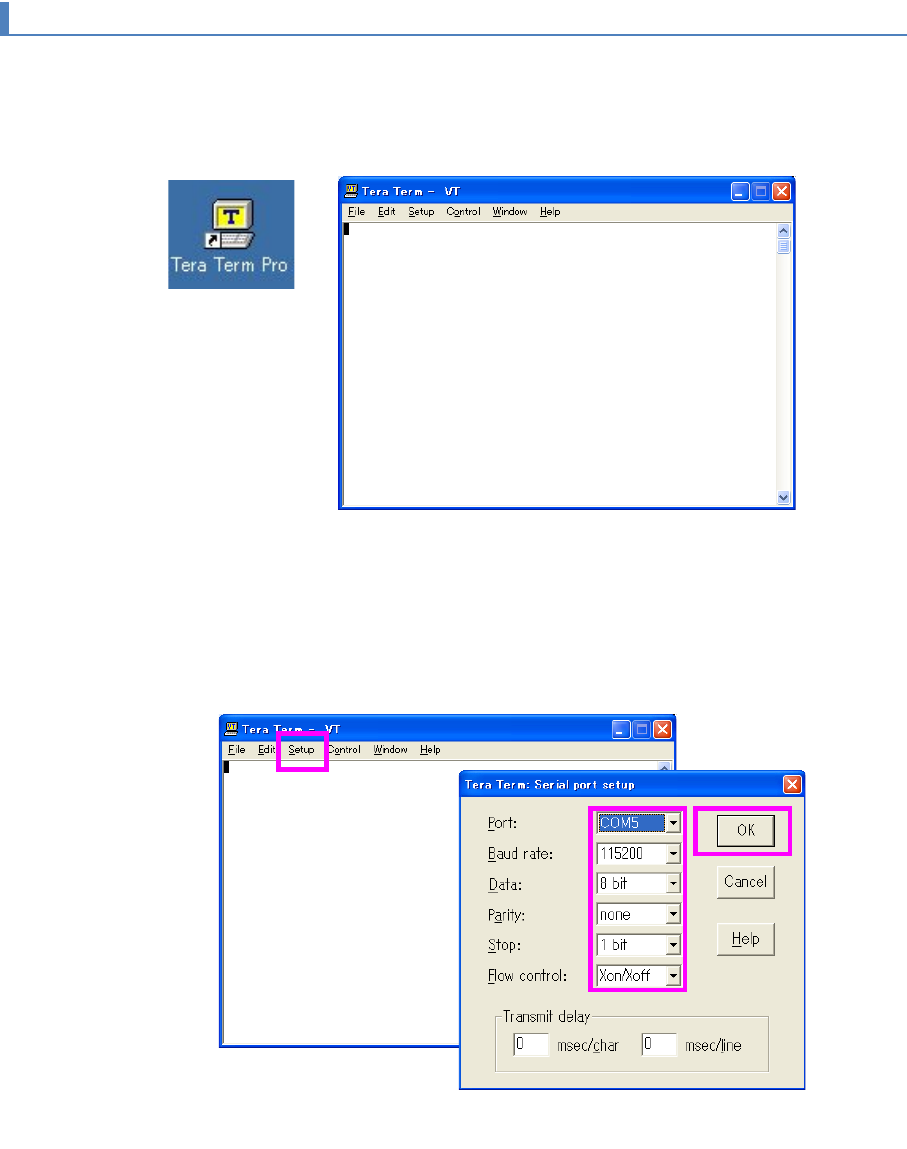

图
3
TeraTerm
启动画面
图
4
串行通信的设定画面
42
