维修手册_RX-7R_SVC.pdf - 第169页
第 2 章 操作顺序书 2- 3. 校准 95 打开前面护罩，卸下校准对象装置的贴片头右侧护罩。 2 取下 7 个低头螺栓。 关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。 3 取得所 安装 的贴装头的信息， 接通贴装头的电源。进行左 右一次性更换台车上升、前 面护罩的 锁定。 Tips • 不进行这一操作 顺序也可进到下一工序。 触摸［完毕］。 4
第
2
章
操作顺序书
2-3.
校准
94

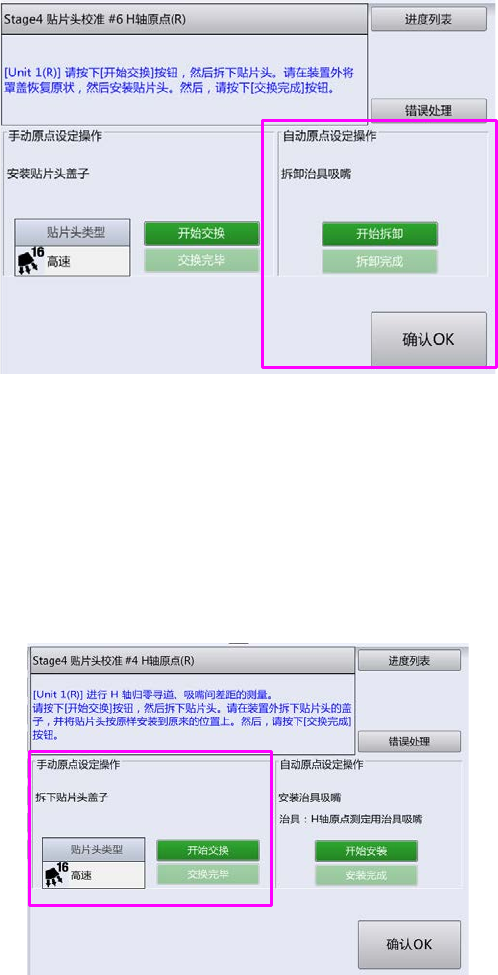

将显示治具的拆卸画面，于是触摸［开始拆卸］，卸下治具。
9
触摸［拆卸完成］，当出现恢复画面后，触摸［恢复］。
10
恢复动作完成后，触摸［确认
OK
］。
11
＜手动原点设定操作时＞
触摸［开始交换］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴装头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
第
2
章
操作顺序书
2-3.
校准
95

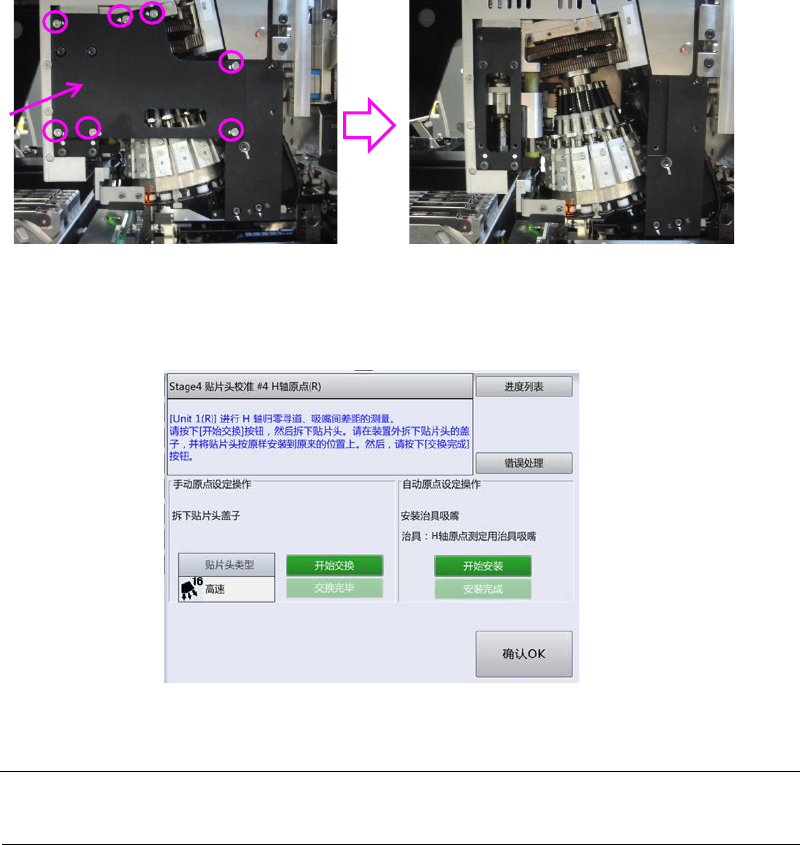

打开前面护罩，卸下校准对象装置的贴片头右侧护罩。
2
取下
7
个低头螺栓。
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
3
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
4
第
2
章
操作顺序书
2-3.
校准
96

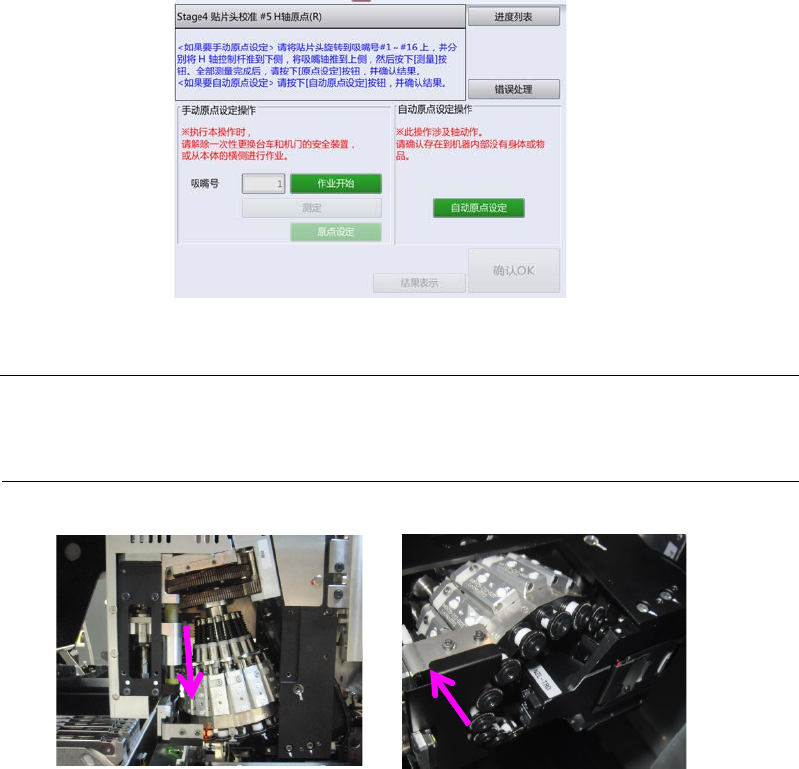

触摸［作业开始］。
5
进行左右一次性更换台车上升、前面护罩的锁定后，将
RT
轴向
吸嘴号
#1
旋转，
H
轴的伺服置
于
OFF
。
于
吸嘴号
#1
上，把
H
轴的手柄按到下侧，吸嘴轴按到上侧，触摸［测定］。
6
注意
•
实施这一装置内作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状
态下作业，或者从机器侧面进行作业。
降下
H
轴，把轴推升到上限并在
H
轴不会朝下移动的地方放手。
将
H
轴向下降
托住不让吸嘴轴下降
测定正常完成后，［
吸嘴号］栏内将显示
“
１
”
。
触摸［作业开始］。
7
进行左右一次性更换台车上升、前面护罩的锁定，使
RT
轴向所显示的吸嘴号位置旋转。
进行与操作顺序
6
～
操作顺序
7
相同的操作，一直到
吸嘴号＃
16
。
8
对全部
吸嘴号完成测定后，［
吸嘴号］的显示回到
“1”
。
