维修手册_RX-7R_SVC.pdf - 第196页
第 2 章 操作顺序书 2- 3. 校准 122 RN 轴齿轮精度 确认 触摸［开始安装］。 1 进行左右一次性 更换台车上升、前面护罩的 锁定后，贴装头向安装位置 移动， RT 轴的转塔向吸 嘴号 #1 的位置旋转。然后进 行左右一次性更换台车下降 、前面护罩解除锁定。 将治具吸嘴安装到装置的吸嘴号 #1 ～ 16 上。 2 并把玻璃芯片 (7x7) 放到治具芯片安置台上。 关闭前面护罩，触摸［安装完成］。 3 进行右侧装置的 一次性…
第
2
章
操作顺序书
2-3.
校准
121
关闭前面护罩，触摸［安装完成］。
3
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
4
显示确定贴装头贴装行程的画面。
触摸［校准执行］。
5
进行右左一次性更换台车上升、前面护罩的锁定后，使用
吸嘴号
#1
的基准治具吸嘴，通过吸嘴
高度测量开关自动进行高度测定。测定
H
轴行程分别为
4mm
、
6mm
、
8mm
时的
Z
轴高度的容
许范围。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
6
保存校准结果，显示基准治具吸嘴的拆卸画面。
触摸［开始拆卸］。
7
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，拆下安装在
吸嘴号
#1
上的基准治具吸嘴。
8
关闭前面护罩，触摸［拆卸完成］。
9
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
10
显示治具吸嘴的安装画面，用于各吸嘴号转写校准。
第
2
章
操作顺序书
2-3.
校准
122

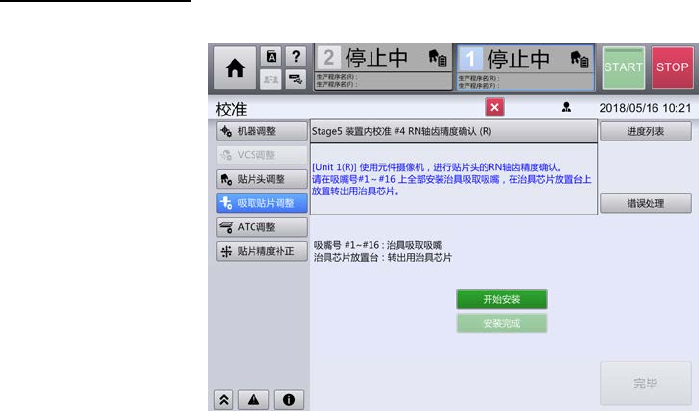

RN
轴齿轮精度确认
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
将治具吸嘴安装到装置的吸嘴号
#1
～
16
上。
2
并把玻璃芯片
(7x7)
放到治具芯片安置台上。
关闭前面护罩，触摸［安装完成］。
3
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
4
显示确定贴装头贴装行程的画面。
触摸［校准执行］。
5
进行左右一次性更换台车上升、前面护罩的锁定后，对吸嘴号
#1
～
16
进行
RN
齿轮的精度确认。
校准正常完成后，显示［校准处理正常完成。］的信息。
第
2
章
操作顺序书
2-3.
校准
123

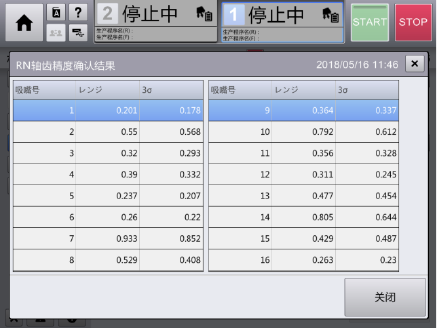

显示
RN
齿轮精度结果，确认数值后触摸［关闭］。
6
触摸［确认
OK
］。
7
保存校准结果，显示基准治具吸嘴的拆卸画面。
触摸［开始安装］。
8
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，取下吸嘴号
#1
～
16
上安装的治具吸取吸嘴和玻璃芯片
(7x7)
。
9
※如接着要进行
RN
轴角度修正时，不要取下吸嘴、玻璃芯片而直接触摸第
11
步完成。
关闭前面护罩，触摸［拆卸完成］。
10
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
11
