第 2 章 操作顺序书 2- 3. 校准 118 吸嘴的 前端 位 置测 定 吸取检查摄像机 的校准完成后，显示如下画 面。 安装 贴装头吸嘴的测定治具。 触摸［开始安装］。 1 进行左右一次性 更换台车上升、前面护罩的 锁定后，贴装头向 安装 位置移动， RT 轴的转塔向吸 嘴号 #1 的位置旋转。然后进 行左右一次性更换台车下降 、前面护罩解除锁定。元件 摄像机图像 在画面右下方 出现 ， 元件 摄像机照明亮灯。 打开前面护罩，把摄…
第
2
章
操作顺序书
2-3.
校准
117
关闭前面护罩，触摸［拆卸完成］。
9
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
10
显示贴装头吸嘴前端位置测定治具的安装画面。
第
2
章
操作顺序书
2-3.
校准
118
吸嘴的前端位置测定

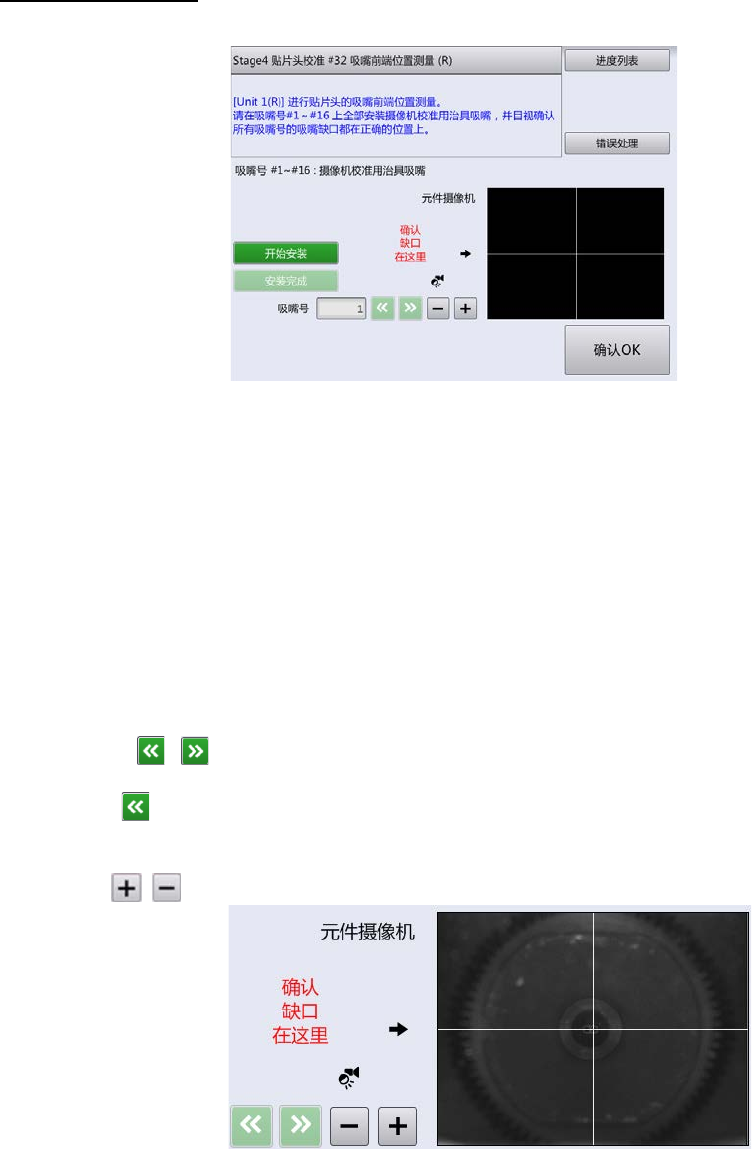

吸取检查摄像机的校准完成后，显示如下画面。安装贴装头吸嘴的测定治具。
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。元件摄像机图像
在画面右下方出现，元件摄像机照明亮灯。
打开前面护罩，把摄像机校准用治具吸嘴安装到全部
#1
～
#16
的
吸嘴号上。
2
关闭前面护罩，触摸［安装完成］。
3
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔朝画
面上显示的
吸嘴号之对面位置的吸嘴号旋转。
如触摸
/
，可向前后的
吸嘴号移动，出现所示吸嘴号上摄像机校准用治具吸嘴的图像。
触摸
，在全部
#1
～
#16
的
吸嘴号上，确认吸嘴的缺口位置已显示在
元件摄像机
图
4
像的左侧。
触摸
/
可调整摄像机照明的亮度。
第
2
章
操作顺序书
2-3.
校准
119
触摸［确认
OK
］。
5
显示贴装头吸嘴前端位置测定的画面。
触摸［校准执行］。
6
进行左右一次性更换台车上升、前面护罩的锁定后，通过元件摄像机识别如下标记：各
吸嘴号
上所安装的摄像机校准用治具吸嘴的前端位置取得标记和光轴倾角取得标记，测定偏离摄像机
中心的偏移量。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
7
显示摄像机校准用治具吸嘴的拆卸画面。
触摸［开始拆卸］。
8
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，从各
吸嘴号拆下摄像机校准用治具吸嘴。
9
关闭前面护罩，触摸［拆卸完成］。
10
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
11
显示左侧装置贴装头校准的［个别显示］画面。请根据画面指示与右侧装置相同地执行校准。
全部工序完成后，显示为［已完成贴片头校准。］。
触摸［调整
OK
］。
12
显示［
Stage 4
装置内校准］的画面。
