第 2 章 操作顺序书 2- 5. 配件更换 352 装置进入恢复动作，完成后，按“确认 OK ”。 8 接着显示 Z 轴的软件极限确认画面，进行以下的作业。 9 ①按“移动到上 限”。 ②按微调动作移 动按钮的上箭头，确认发生 错误，按 RESET 解 除错误。 ③按“移动到下 限”。 ④按微调动作移 动按钮的下箭头，确认发生 错误，按 RESET 解 除错误。 ⑤按“移动到待 机位置”。 ⑥按“确认 OK ”按钮， 即告完成。 请按…
第
2
章
操作顺序书
2-5.
配件更换
351

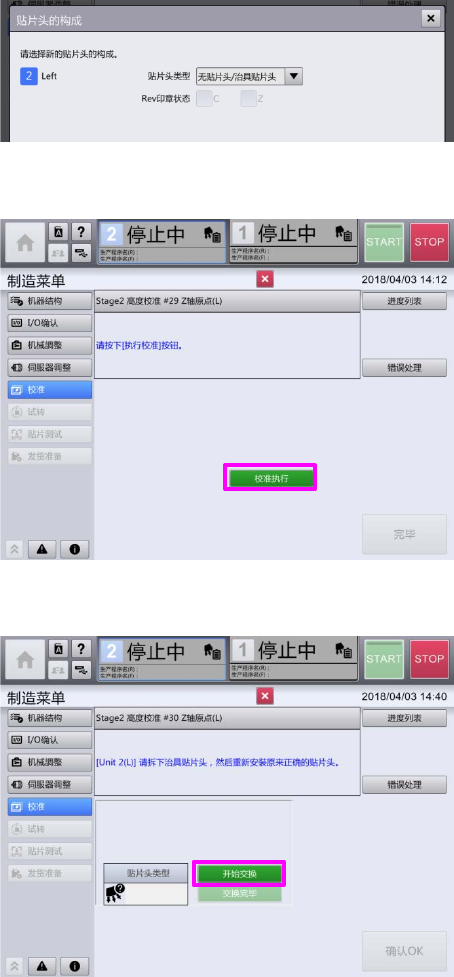

显示恢复的画面，装置恢复后，按下“校准执行”，进行
Z
轴原点(归零寻道)。
5
校准完成后，会变为贴片头更换的画面，请按“开始交换（更换）”。
6
此后，请按照 2-5-6 更换贴片头单元 的操作顺序 8～12，进行贴片头的安装、校准。
7
第
2
章
操作顺序书
2-5.
配件更换
352
装置进入恢复动作，完成后，按“确认
OK
”。
8

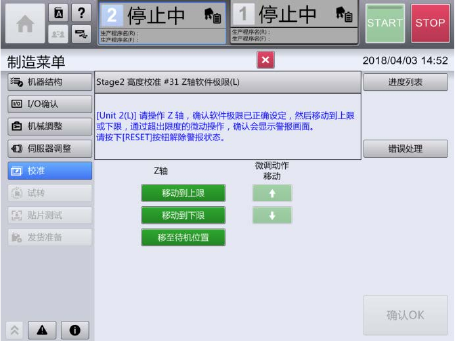

接着显示
Z
轴的软件极限确认画面，进行以下的作业。
9
①按“移动到上限”。
②按微调动作移动按钮的上箭头，确认发生错误，按 RESET 解除错误。
③按“移动到下限”。
④按微调动作移动按钮的下箭头，确认发生错误，按 RESET 解除错误。
⑤按“移动到待机位置”。
⑥按“确认 OK”按钮，即告完成。
请按照
2-5-6
更换贴片头单元 的操作顺序、贴片冲程计算、转写校准的说明进行校准。
10
然后，请实施
2-3-6
贴片精度补正。
⑥
➀
②
③
④
⑤
第
2
章
操作顺序书
2-5.
配件更换
353
2-5-10.
更换
MPC-CAN(IFS-NX
选项
)
1
关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。

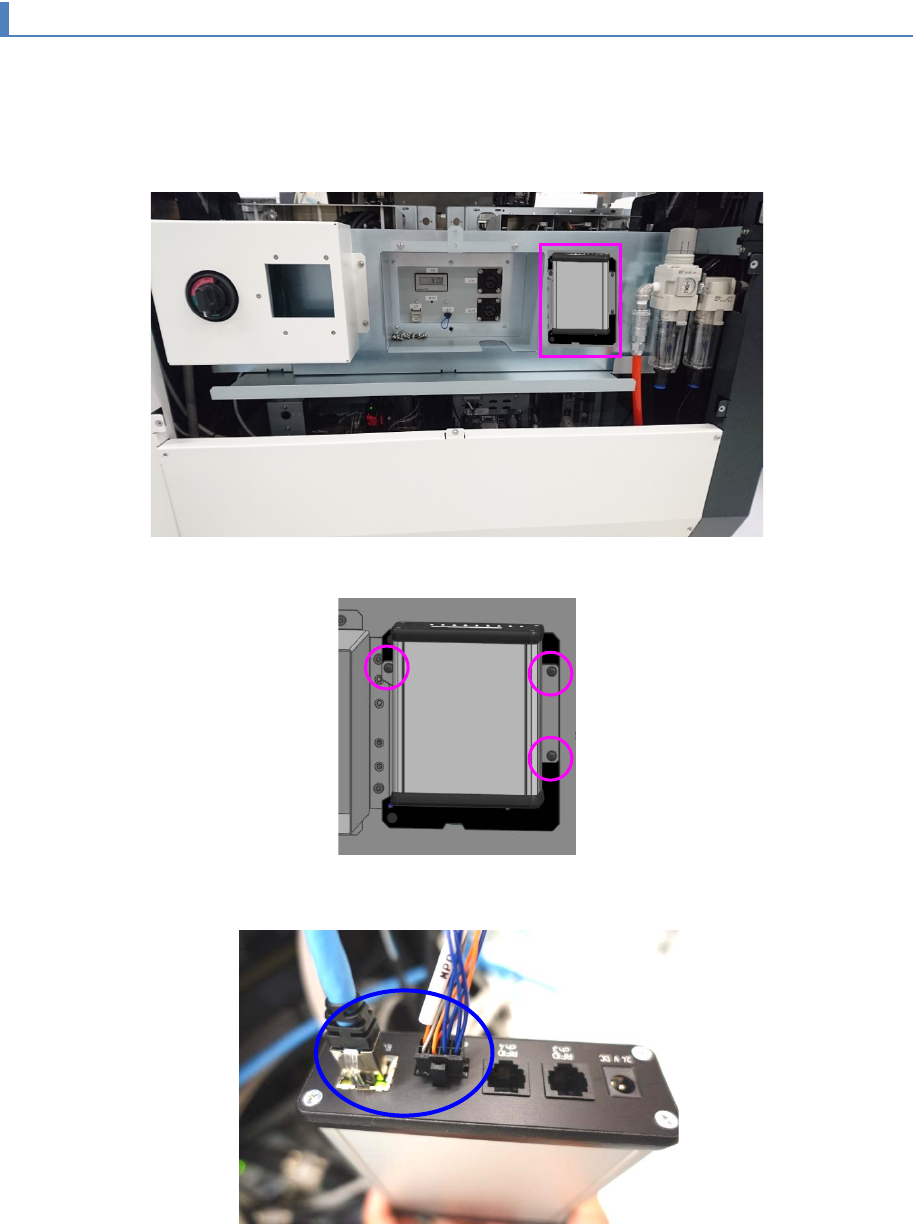

MPC-CAN
被安装于以下的位置。
3
拆下固定 MPC-CAN 的螺丝。
4
拔下连接在
MPC-CAN
上的电缆
(2
根
)
。
