第 2 章 操作顺序书 2- 5. 配件更换 358 2-5- 12. 更换 BANK ID 基板 (IFS - NX 选项 ) 1 拆下台架的台架护罩上部。 ※ 拆下 4 处螺丝后护罩会落下，请注意扶着护罩等，进行操作。 2 拆下滑槽。 3 拔下连接在切割机单元上的线缆及管线。
第
2
章
操作顺序书
2-5.
配件更换
357

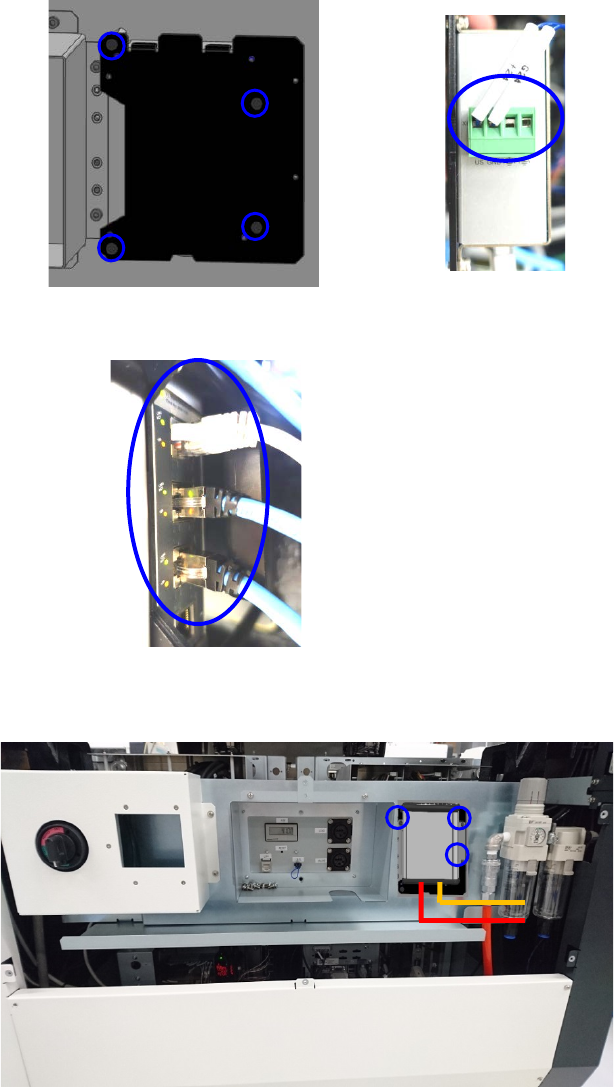

9
连接
SWITCHING HUB
的电源线
(
绿色接口
)
，将
HUB
托架固定在
IFS
底座板上。
10
将剩余的
3
根电缆连接到
SWITCHING HUB
上。
11
将电缆
(2
根
)
连接到
MPC-CAN
上，安装
MPC-CAN
。
12
接通装置电源，确认
MPC-CAN
及
SWITCHING HUB
的电源已打开。
第
2
章
操作顺序书
2-5.
配件更换
358
2-5-12.
更换
BANK ID
基板
(IFS-NX
选项
)

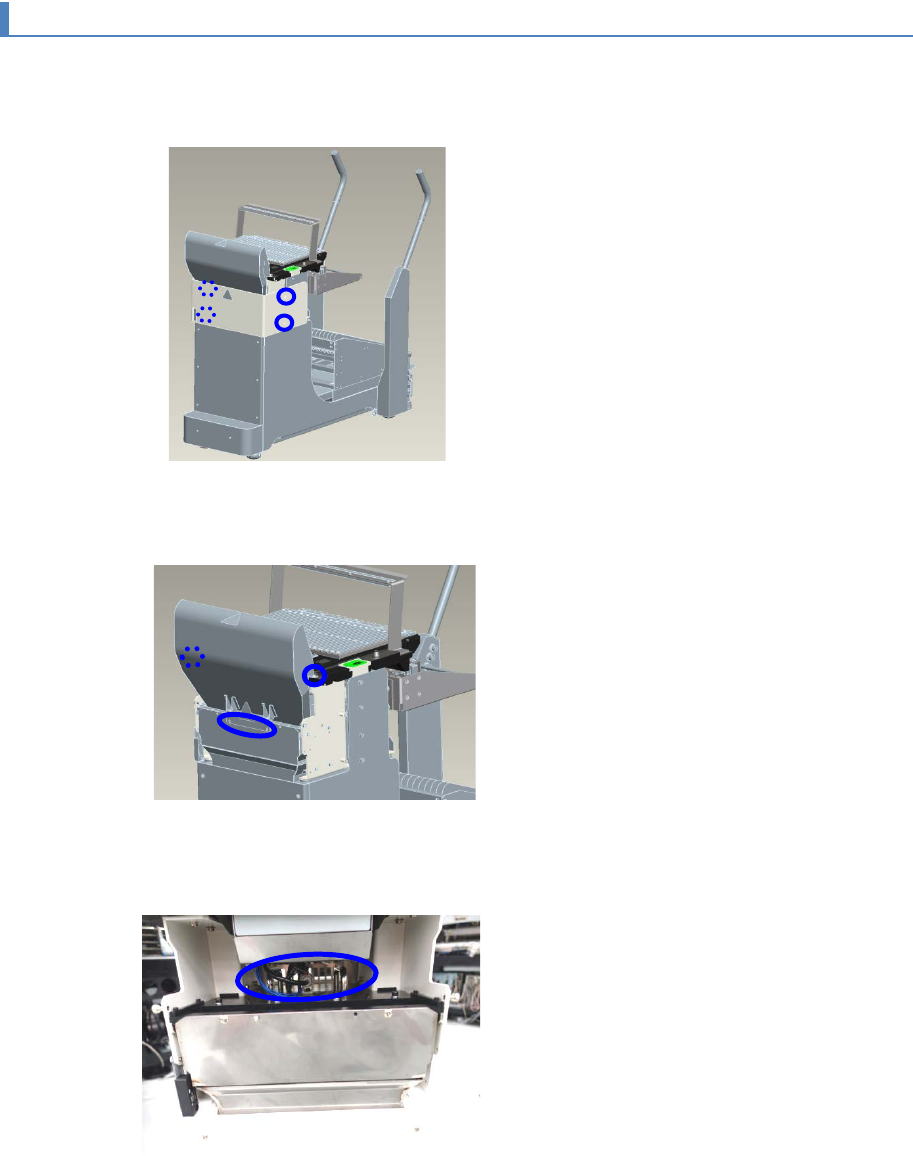

1
拆下台架的台架护罩上部。
※拆下
4
处螺丝后护罩会落下，请注意扶着护罩等，进行操作。
2
拆下滑槽。
3
拔下连接在切割机单元上的线缆及管线。
第
2
章
操作顺序书
2-5.
配件更换
359
4
拆下切割机单元。
5
拆下
BANK PCB
护罩。
6
拆下
BANK ID
基板。
7
更换
BANK ID
基板，连接电缆并将其固定。
