维修手册_RX-7R_SVC.pdf - 第66页
第 1 章 作 业顺 序书 1-10. 传送控制基 板 固件的版 本升级 1- 10. 传送控制基板 固 件的版本升级 1. 将保存有用于版本升级软件的 US B 存储器，插入本机的 US B 存储器设备插口。 2. 请将用户级别变更为［ SERVICE ］。 3. 选择顶部菜单的［维修服务］。 4. 按［固件］。 5. 按 [ 搬送固件更新］。 60
第 1 章 作业顺序书

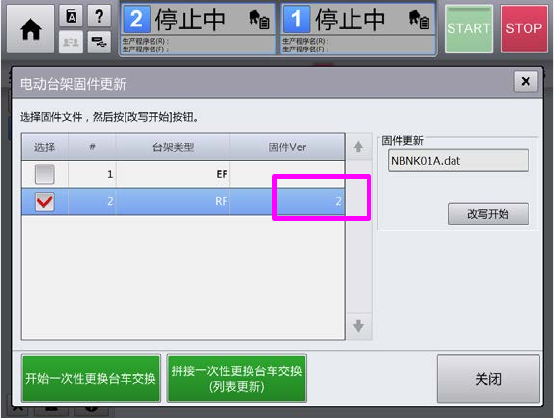

1-9. 台架固件的升级（EF,RF）
9.
更新结束后，请务必确认固件 Ver 是否被更新。
请务必确认画面上显示的[固件 Ver]是否被更新。并且在更新后的[固件 Ver]与所选择的固件更新
用文件版本不一致时，或显示「固件的更新失败」信息时，更新失败。失败时，确认台架的状
态，再次实施上述程序。
59
第 1 章 作业顺序书
1-10. 传送控制基板 固件的版本升级
1-10.
传送控制基板 固件的版本升级
1.
将保存有用于版本升级软件的
USB
存储器，插入本机的
USB
存储器设备插口。
2.
请将用户级别变更为［
SERVICE
］。
3.

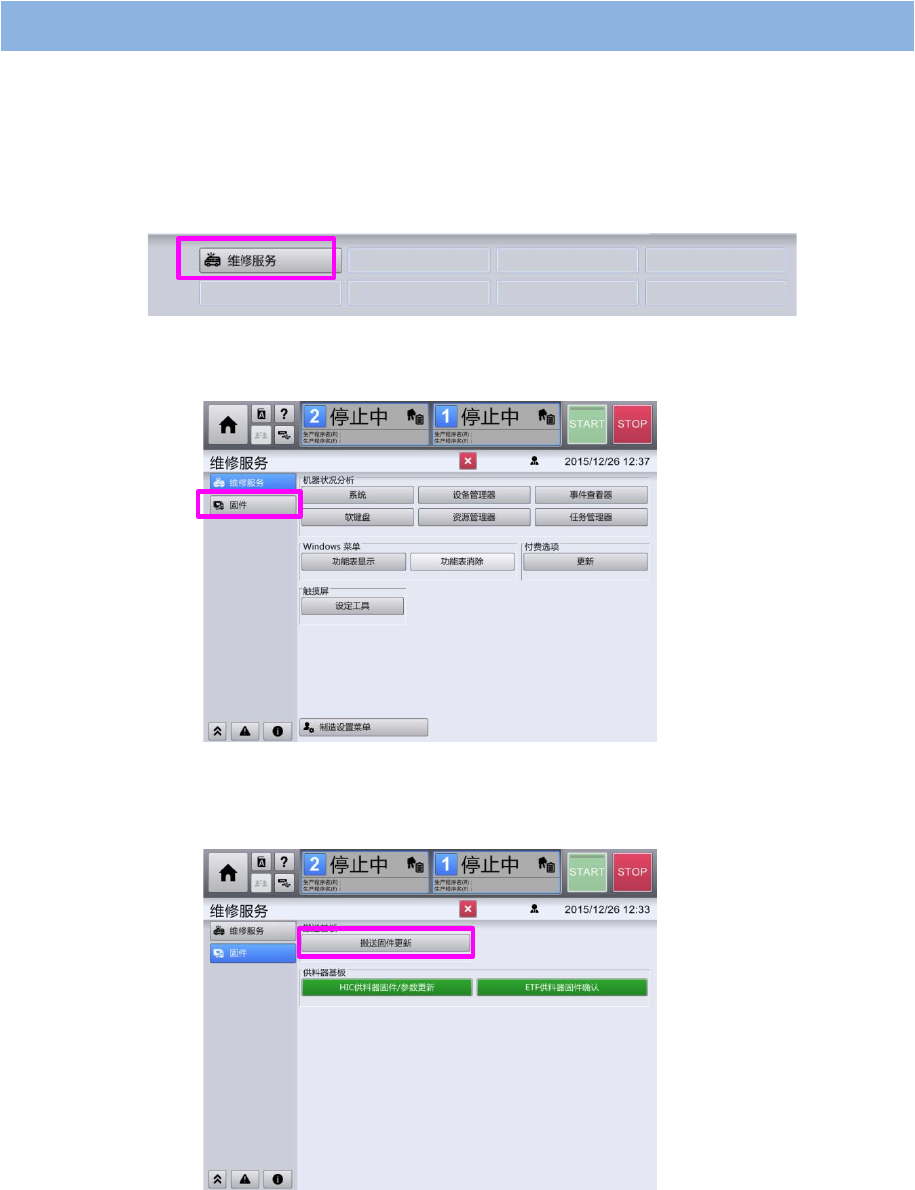

选择顶部菜单的［维修服务］。
4.
按［固件］。
5.
按
[
搬送固件更新］。
60
第 1 章 作业顺序书
1-10. 传送控制基板 固件的版本升级
6.

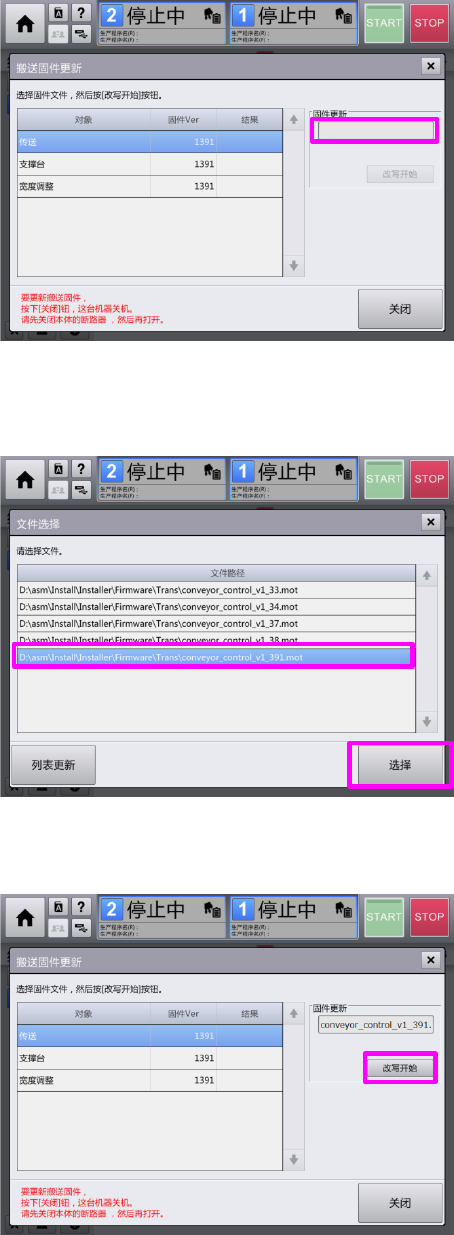

显示搬送固件更新画面后，请按固件更新的空栏部分。
7.
选择相应文件后，按［选择］。
8.
切换为搬送固件更新画面后，按［改写开始］开始更新固件。
61
